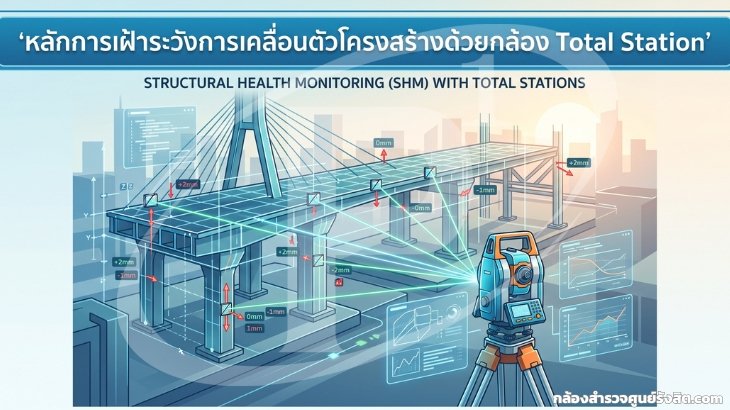

เมื่อมีงานขุดลึกข้างอาคารเก่า งานเจาะอุโมงค์ใต้ถนน หรือการก่อสร้างที่ติดกับโครงสร้างที่อ่อนไหว เจ้าของโครงการมักกำหนดให้มีการเฝ้าระวังการเคลื่อนตัว (Deformation Monitoring) ความแตกต่างจากงานสำรวจทั่วไปคือ ตัวเลขที่ต้องการไม่ใช่พิกัด แต่เป็นผลต่างของพิกัดระหว่างสองรอบการวัด ซึ่งเล็กกว่าค่าความคลาดของการวัดเองไม่มากนัก การออกแบบงานจึงต้องเริ่มจากคำถามว่าจะแยกการเคลื่อนตัวจริงออกจากสัญญาณรบกวนได้อย่างไร
1. โครงสร้างของงานเฝ้าระวัง
ทฤษฎี: งานเฝ้าระวังประกอบด้วยสามส่วน หนึ่งคือหมุดอ้างอิง (Reference Points) ที่ต้องอยู่นอกเขตอิทธิพลของงานก่อสร้าง สองคือหมุดตรวจ (Object Points) ที่ติดบนโครงสร้างที่ต้องเฝ้าดู และสามคือรอบการวัด (Epoch) ที่ทำซ้ำด้วยวิธีเดียวกันทุกครั้ง ผลลัพธ์ของงานคือการเปรียบเทียบระหว่างรอบ ไม่ใช่ค่าจากรอบใดรอบหนึ่ง
Procedure: ทุกครั้งที่วัด ต้องตรวจเสถียรภาพของหมุดอ้างอิงก่อนเสมอ ด้วยการวัดระหว่างหมุดอ้างอิงด้วยกันเองแล้วเทียบกับรอบก่อน ถ้าโครงข่ายอ้างอิงขยับ ค่าการเคลื่อนตัวของหมุดตรวจทั้งหมดจะเลื่อนตามโดยไม่มีอะไรเตือน
ข้อควรระวัง: หมุดอ้างอิงที่ฝังบนอาคารข้างเคียงมักถูกเข้าใจผิดว่ามั่นคง ทั้งที่อาคารนั้นก็ตอบสนองต่ออุณหภูมิและการขุดเช่นกัน ระยะที่ปลอดภัยควรพิจารณาจากขนาดงานขุดและชั้นดิน ไม่ใช่จากความสะดวกในการติดตั้ง
Tolerance: รอบการวัดควรออกแบบจากอัตราการเคลื่อนตัวที่คาดไว้ ไม่ใช่จากความสะดวก ช่วงที่งานขุดเดินหน้าเร็วควรวัดถี่ขึ้น และควรมีรอบวัดก่อนเริ่มงานอย่างน้อยสองรอบเพื่อสร้างค่าฐาน เพราะรอบเดียวไม่พอสำหรับประเมินว่าความคลาดของการวัดอยู่ระดับใด
2. ความแม่นยำที่ต้องการกับสิ่งที่เครื่องทำได้
Spec: กล้องประมวลผลรวมมีชั้นความละเอียดเชิงมุมตั้งแต่ 1 ถึง 7 ฟิลิปดา และวัดระยะด้วยปริซึมได้ราว ±(1–2 มม. + 1.5–2 ppm) รุ่นที่มีระบบเล็งเป้าอัตโนมัติจะเล็งได้ด้วยความแม่นยำเท่ากับชั้นของเครื่อง และล็อกเป้าปริซึมกลมได้ในระยะราว 1,000 ม. ซึ่งเป็นเหตุผลที่งานเฝ้าระวังนิยมใช้เครื่องกลุ่มนี้ เพราะตัดความคลาดจากการเล็งด้วยสายตาออกไป
ทฤษฎี: ความคลาดทางข้างที่เกิดจากมุมคำนวณได้จาก
ระยะคลาดทางข้าง = D × α / 206,265
ที่ระยะ 100 ม. เครื่องชั้น 1 ฟิลิปดาให้ความคลาดทางข้างราว 0.5 มม. ส่วนเครื่องชั้น 5 ฟิลิปดาให้ราว 2.4 มม. ตัวเลขนี้คือเพดานของงาน ถ้าเกณฑ์การเตือนของโครงการอยู่ที่ 3 มม. การใช้เครื่องชั้น 5 ฟิลิปดาที่ระยะ 100 ม. จะทำให้สัญญาณเตือนจมอยู่ในความคลาดของการวัดเอง
3. สูตรตัดสินว่าเคลื่อนตัวจริงหรือไม่
ทฤษฎี: ผลต่างระหว่างสองรอบไม่ได้แปลว่าเคลื่อน เพราะแต่ละรอบมีความคลาดของตัวเอง ความคลาดของผลต่างจึงรวมจากทั้งสองรอบตามความสัมพันธ์
σΔ = √(σ1² + σ2²)
เมื่อแต่ละรอบมีค่าเบี่ยงเบนมาตรฐาน 1.5 มม. เท่ากัน ค่า σΔ จะเท่ากับราว 2.1 มม. และเกณฑ์ที่ใช้ตัดสินว่าเคลื่อนตัวอย่างมีนัยที่ความเชื่อมั่นราว 95% คือ
เกณฑ์การเคลื่อนตัว = 1.96 × σΔ
แทนค่าจะได้ราว 4.2 มม. หมายความว่าผลต่าง 3 มม. ในกรณีนี้ยังไม่ใช่หลักฐานของการเคลื่อนตัว แต่เป็นค่าที่อยู่ในช่วงความคลาดของการวัด
Tolerance: วิธีทำให้เกณฑ์แคบลงมีสองทาง ทางแรกคือลด σ ของแต่ละรอบด้วยเครื่องที่ละเอียดกว่า ระยะที่สั้นลง และการวัดซ้ำหลายชุดแล้วเฉลี่ย ทางที่สองคือยอมรับว่าเกณฑ์กว้างขึ้นและใช้แนวโน้มหลายรอบแทนการดูผลต่างสองรอบ เพราะการเคลื่อนตัวจริงมักต่อเนื่องไปทางเดียวกัน ขณะที่สัญญาณรบกวนสลับทิศ
Procedure: อีกวิธีที่ช่วยลด σ ของแต่ละรอบโดยไม่ต้องเปลี่ยนเครื่อง คือวัดหมุดตรวจแต่ละจุดหลายชุดในรอบเดียวกันแล้วเฉลี่ย ความคลาดแบบสุ่มจะลดลงตามรากที่สองของจำนวนชุด การวัดสี่ชุดจึงลดความคลาดแบบสุ่มลงราวครึ่งหนึ่ง แลกกับเวลาที่เพิ่มขึ้นในสนาม ซึ่งคุ้มกว่าการตีความค่าที่ยังไม่มีนัยว่าเป็นการเคลื่อนตัว
4. ปัจจัยที่ทำให้ค่าดูเหมือนเคลื่อน
ทฤษฎี: โครงสร้างขยายและหดตามอุณหภูมิทุกวัน คอนกรีตมีสัมประสิทธิ์การขยายตัวตามมาตรฐานยุโรปที่ 10 ในล้านส่วนต่อองศาเซลเซียส และมีช่วงตามชนิดหินราว 7 ถึง 13 ในล้านส่วน คำนวณผลได้จาก
ΔL = α × L × ΔT
โครงสร้างสูง 30 ม. ที่อุณหภูมิเปลี่ยน 10 องศา จะยืดราว 3 มม. ซึ่งเทียบเท่ากับเกณฑ์เตือนของหลายโครงการ นี่คือการเคลื่อนตัวจริงทางกายภาพ แต่ไม่ใช่ความเสียหาย การวัดในเวลาเดียวกันของวันจึงสำคัญไม่แพ้ความละเอียดของเครื่อง
ข้อควรระวัง: ปัจจัยอื่นที่สร้างค่าปลอมได้แก่ การหักเหของแสงเมื่อแนวเล็งผ่านใกล้ผนังที่ร้อนจัด การเปลี่ยนชุดปริซึมระหว่างรอบโดยไม่แก้ค่าคงที่ปริซึม การเปลี่ยนตำแหน่งตั้งกล้องโดยไม่ผูกกับโครงข่ายอ้างอิงเดิม และขาตั้งที่ทรุดระหว่างชุดการวัด ทั้งหมดนี้ให้ผลต่างที่ดูเหมือนการเคลื่อนตัวได้ทั้งสิ้น
5. การควบคุมคุณภาพระยะยาว
Procedure: หลักการสำคัญคือทำซ้ำให้เหมือนเดิมที่สุด ใช้เครื่องตัวเดิม ชุดปริซึมเดิม จุดตั้งกล้องเดิม ลำดับการวัดเดิม และช่วงเวลาเดิมของวัน ความเหมือนนี้ทำให้ความคลาดเชิงระบบที่เหลืออยู่หักล้างกันระหว่างรอบ และทำให้ผลต่างที่เห็นสะท้อนการเคลื่อนตัวมากกว่าสะท้อนวิธีวัด
Tolerance: ตรวจสภาพเครื่องตามรอบด้วยวิธีทดสอบภาคสนามตาม ISO 17123-5 และใช้ใบรับรองผลการสอบเทียบจากห้องปฏิบัติการที่ทำงานตามระบบคุณภาพ ISO/IEC 17025 เมื่อโครงการต้องการหลักฐานที่สอบกลับได้ ค่าที่ได้จากงานเฝ้าระวังมักถูกใช้ประกอบการตัดสินใจทางวิศวกรรมและบางครั้งใช้ในข้อพิพาท เอกสารจึงมีน้ำหนักเท่ากับตัวเลข
ข้อควรระวัง: รายงานควรระบุความคลาดของการวัดควบคู่กับค่าการเคลื่อนตัวเสมอ การรายงานเพียงตัวเลขการเคลื่อนตัวโดยไม่มีค่าความคลาด ทำให้ผู้อ่านตีความค่าที่ยังไม่มีนัยว่าเป็นสัญญาณอันตราย หรือในทางกลับกัน มองข้ามค่าที่มีนัยจริง
◆ สรุปและคำแนะนำเชิงเทคนิค
งานเฝ้าระวังคือการออกแบบให้ความคลาดของการวัดเล็กกว่าการเคลื่อนตัวที่ต้องการตรวจจับ ไม่ใช่การวัดให้ถี่ที่สุด
ความน่าเชื่อถือของงานเฝ้าระวังขึ้นกับสภาพเครื่องโดยตรง เพราะค่าที่ตัดสินกันอยู่ในระดับมิลลิเมตร ก่อนเริ่มโครงการและระหว่างโครงการตามรอบ ควรส่งกล้องเข้ารับการสอบเทียบเพื่อยืนยันค่าคลาดของแนวเล็ง ค่าดัชนีแนวดิ่ง และตัวชดเชย ศูนย์กล้องสำรวจ P1 Instrument รังสิต ให้บริการสอบเทียบกล้องประมวลผลรวม กล้องวัดมุม และกล้องระดับ ติดต่อนัดส่งเครื่องได้ตามช่องทางด้านล่าง
━━━━━━━━━━━━━━━━━━━━
