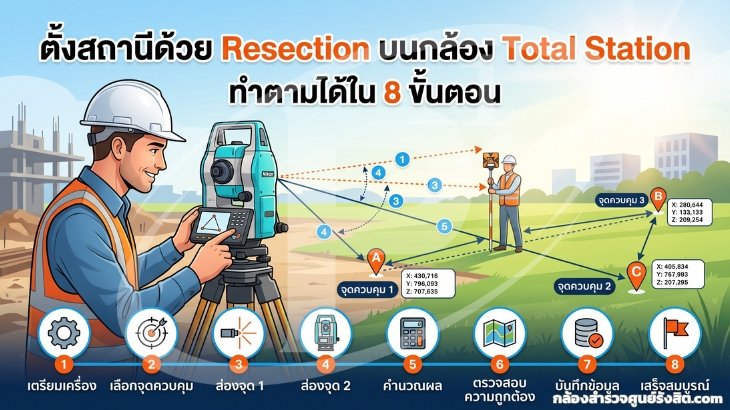

ตั้งสถานีด้วย Resection บนกล้อง Total Station ทำตามได้ใน 8 ขั้นตอน

งานก่อสร้างมักทำให้หมุดควบคุมถูกกองวัสดุทับหรือถูกรถบดทับจนใช้ตั้งกล้องไม่ได้ Resection หรือการหาพิกัดจุดตั้งกล้องจากการวัดไปยังหมุดที่ทราบค่า จึงกลายเป็นวิธีตั้งสถานีที่ใช้บ่อยที่สุดในไซต์จริง ข้อดีคือเลือกจุดตั้งกล้องได้อิสระ ข้อเสียคือถ้าเลือกหมุดผิดรูปแบบ ค่าที่ได้จะดูปกติแต่เชื่อถือไม่ได้

1. หลักการและสิ่งที่เครื่องคำนวณให้

ทฤษฎี: เมื่อวัดทิศทางและระยะไปยังหมุดที่ทราบพิกัดหลายจุด แต่ละการวัดคือสมการหนึ่งที่ผูกพิกัดของสถานีกับพิกัดของหมุดนั้น การวัดไปสองหมุดพร้อมระยะก็เพียงพอทางคณิตศาสตร์ แต่ไม่มีค่าเหลือให้ตรวจสอบ การวัดตั้งแต่สามหมุดขึ้นไปจึงสร้างความซ้ำซ้อน (Redundancy) ที่ทำให้เครื่องคำนวณค่าคลาดเหลือของแต่ละหมุดออกมาได้

ผลลัพธ์ที่ได้คือพิกัดเหนือ ตะวันออก และค่าระดับของจุดตั้งกล้อง พร้อมมุมทิศเริ่มต้นที่ผูกกับระบบพิกัดของโครงการ เครื่องจะรายงานค่าคลาดเหลือของแต่ละหมุดเทียบกับค่าที่คำนวณได้ ค่านี้คือข้อมูลชิ้นสำคัญที่สุด ไม่ใช่พิกัดที่โผล่มาบนจอ

RMS = √(Σv² / n)

โดย v คือค่าคลาดเหลือของแต่ละหมุด และ n คือจำนวนหมุดที่ใช้ ค่าที่คำนวณได้ใช้เทียบข้ามการตั้งกล้องแต่ละครั้งได้ง่ายกว่าการดูค่าคลาดทีละหมุด

2. เตรียมหมุดควบคุมให้รูปทรงดีก่อนตั้งกล้อง

Procedure: ขั้นที่หนึ่ง เลือกหมุดควบคุมอย่างน้อยสามจุดที่กระจายมุมรอบสถานี ให้มุมระหว่างแนวเล็งไม่แคบเกินไป และมีระยะที่ต่างกันบ้าง ขั้นที่สอง เลือกจุดตั้งกล้องที่พื้นแข็ง มองเห็นหมุดครบ และอยู่นอกแนวรถวิ่ง โดยไม่จำเป็นต้องอยู่บนหมุดใด

ข้อควรระวัง: รูปทรงที่ต้องเลี่ยงคือหมุดสามจุดที่อยู่บนวงกลมเดียวกันกับจุดตั้งกล้อง เพราะสมการจะอ่อนจนคำตอบไม่นิ่ง อาการที่เห็นคือค่าพิกัดกระโดดเมื่อวัดซ้ำทั้งที่ค่าคลาดเหลือดูเล็ก วิธีแก้คือขยับจุดตั้งกล้องออกจากแนวนั้น หรือเพิ่มหมุดที่สี่ที่อยู่คนละด้าน

อีกรูปทรงที่ให้ผลไม่ดีคือหมุดทั้งหมดอยู่ด้านเดียวกันของกล้อง เพราะทิศทางที่คุมไว้ไม่ครอบคลุม ค่าที่คำนวณจะแม่นในแนวที่มีหมุดและอ่อนในแนวตั้งฉากกับแนวนั้น

3. แปดขั้นตอนการวัดหน้างาน

Procedure: ลำดับที่ใช้ได้กับเครื่องทุกยี่ห้อมีดังนี้

• ขั้นที่หนึ่ง เลือกหมุดควบคุมสามถึงห้าจุดที่กระจายรอบสถานี
• ขั้นที่สอง ตั้งกล้องบนพื้นมั่นคง กางขาให้กว้าง และปรับระดับให้ฟองนิ่ง
• ขั้นที่สาม ตั้งค่าอุณหภูมิและความกดอากาศเพื่อแก้ค่า ppm และตั้งค่าคงที่ปริซึมให้ตรงกับชุดที่ใช้จริง
• ขั้นที่สี่ ป้อนพิกัดหมุดควบคุมหรือเรียกจากไฟล์งานในเครื่อง แล้วตรวจตัวเลขซ้ำหนึ่งรอบ
• ขั้นที่ห้า เล็งหมุดแรก วัดทั้งหน้าซ้ายและหน้าขวา เพื่อตัดค่าคลาดของแนวเล็งราบและค่าดัชนีแนวดิ่ง
• ขั้นที่หก วัดหมุดที่เหลือด้วยวิธีเดียวกัน โดยใช้ปริซึมชุดเดิมและความสูงเป้าที่วัดจริง
• ขั้นที่เจ็ด สั่งคำนวณ แล้วอ่านค่าคลาดเหลือของทุกหมุดก่อนกดยอมรับ
• ขั้นที่แปด ยิงหมุดตรวจที่ไม่ได้ใช้ในการคำนวณ เทียบกับค่าที่ทราบ แล้วบันทึกผลลงสมุดงาน

Spec: ความแม่นยำของผลลัพธ์ถูกจำกัดด้วยตัวเครื่องเป็นอันดับแรก กล้องประมวลผลรวมรุ่นงานก่อสร้างมีชั้นความละเอียดเชิงมุม 1–7 ฟิลิปดา วัดระยะด้วยปริซึมได้ราว ±(1–2 มม. + 1.5–2 ppm) และมีตัวชดเชยสองแกนช่วงราว ±4 ถึง ±6 ลิปดา

4. อ่านค่าคลาดที่เครื่องรายงานให้เป็น

Tolerance: ตั้งเกณฑ์ยอมรับจากงบความคลาดของงาน ไม่ใช่จากค่าที่เครื่องแสดงว่าผ่าน ตัวอย่างการตั้งเกณฑ์สำหรับงานวางผังอาคาร คือค่าคลาดเหลือของแต่ละหมุดไม่เกิน 5 มม. และ RMS ไม่เกิน 3 มม. ที่มาของตัวเลขคือรวมความคลาดของการวัดมุม การวัดระยะ และการตั้งเป้าเข้าด้วยกัน

เทียบให้เห็นภาพด้วยความสัมพันธ์

ระยะคลาดทางข้าง = D × α / 206,265

ที่ระยะ 80 ม. เครื่องชั้น 5 ฟิลิปดาให้ความคลาดทางข้างราว 1.9 มม. เมื่อรวมกับความคลาดของการวัดระยะและการตั้งไม้โพล เกณฑ์ 5 มม. จึงเป็นตัวเลขที่ทำได้จริงในงานก่อสร้าง ไม่ใช่เกณฑ์ที่ตั้งให้ผ่านง่าย

ข้อควรระวัง: ถ้าหมุดใดให้ค่าคลาดเหลือสูงกว่าหมุดอื่นอย่างชัดเจน อย่าเพิ่งตัดหมุดนั้นทิ้งเพื่อให้ตัวเลขสวยขึ้น ให้กลับไปตรวจก่อนว่าหมุดเคลื่อน ค่าพิกัดที่ป้อนผิด หรือความสูงเป้าคลาด การตัดหมุดทิ้งคือการซ่อนปัญหาไว้ในงานถัดไป

5. ข้อผิดพลาดที่พบบ่อยและวิธีเลี่ยง

ข้อควรระวัง: ปัญหาที่พบซ้ำมีอยู่ไม่กี่เรื่อง หนึ่งคือใช้ปริซึมคนละชุดระหว่างหมุด ทำให้ค่าคงที่ปริซึมไม่ตรงและระยะคลาดเป็นระบบ สองคือป้อนความสูงเป้าผิด ซึ่งกระทบค่าระดับของสถานีโดยตรง สามคือวัดหน้าเดียวเพื่อประหยัดเวลา ทำให้ค่าคลาดของเครื่องเข้าไปเต็มจำนวน สี่คือตั้งกล้องบนพื้นที่สั่นจากเครื่องจักร ทำให้ค่าที่วัดทีหลังต่างจากค่าที่วัดตอนต้น

Procedure: วิธีป้องกันที่ได้ผลคือใช้ชุดปริซึมเดียวตลอดการตั้งสถานี วัดความสูงเป้าและความสูงกล้องด้วยตลับเมตรทุกครั้ง วัดสองหน้าทุกหมุดเป็นมาตรฐาน และตั้งกล้องห่างจากเครื่องจักรที่ทำงานอยู่ ถ้าหลีกเลี่ยงไม่ได้ ให้วัดหมุดแรกซ้ำเมื่อจบชุดเพื่อยืนยันว่ากล้องไม่ขยับ

Tolerance: เมื่อจะใช้สถานีนั้นต่อเนื่องหลายชั่วโมง ควรยิงหมุดตรวจซ้ำทุกครั้งที่กลับมาจากพักงาน วิธีทดสอบภาคสนามที่ให้ผลเชิงสถิติสำหรับกล้องประมวลผลรวมใช้ตาม ISO 17123-5 ซึ่งกำหนดทั้งจำนวนชุดการวัดและวิธีคำนวณค่าเบี่ยงเบนมาตรฐาน

◆ สรุปและคำแนะนำเชิงเทคนิค

Resection ไม่ใช่ทางลัด แต่เป็นวิธีตั้งสถานีที่ให้อิสระในการเลือกจุด แลกกับวินัยในการเลือกหมุดและการอ่านค่าคลาด

• ใช้หมุดสามถึงห้าจุดที่กระจายรอบสถานี และเลี่ยงรูปทรงที่หมุดกับกล้องอยู่บนวงกลมเดียวกัน
• วัดสองหน้ากล้องทุกหมุด และใช้ปริซึมชุดเดียวตลอด
• ตั้งเกณฑ์ค่าคลาดเหลือและ RMS ไว้ล่วงหน้า แล้วยึดตามนั้น
• ยิงหมุดตรวจที่ไม่ได้ใช้คำนวณทุกครั้งก่อนเริ่มงานจริง
• อย่าตัดหมุดที่ค่าคลาดสูงทิ้ง จนกว่าจะรู้สาเหตุ

งานที่ใช้ Resection บ่อยมักเป็นงานก่อสร้างที่หมุดถูกรบกวนตลอดเวลา และเป็นงานที่มีช่วงเวลาจำกัด ผู้รับเหมาหลายรายจึงเลือกเช่ากล้องประมวลผลรวมเฉพาะช่วงที่ต้องวางผังและตรวจสอบ ศูนย์กล้องสำรวจ P1 Instrument รังสิต มีบริการให้เช่า Total Station พร้อมปริซึม ขาตั้ง และไม้โพล สอบถามรุ่นและระยะเวลาเช่าได้ตามช่องทางด้านล่าง

━━━━━━━━━━━━━━━━━━━━
