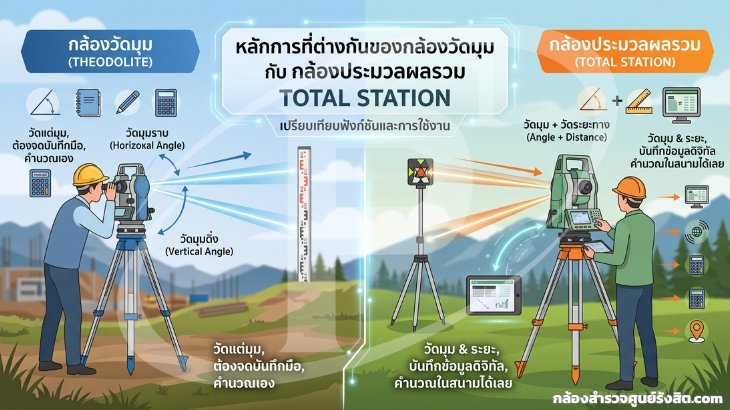

หลักการที่ต่างกันของกล้องวัดมุมกับกล้องประมวลผลรวม Total Station

คำถามที่ผู้รับเหมาถามบ่อยที่สุดก่อนซื้อกล้องตัวแรกคือ กล้องวัดมุม (Theodolite) กับกล้องประมวลผลรวม (Total Station) ต่างกันตรงไหน คำตอบที่ได้มักเป็นเรื่องราคา ทั้งที่ความต่างจริงอยู่ที่หลักการทำงาน เมื่อเข้าใจว่าเครื่องแต่ละแบบให้ค่าอะไรออกมาบ้าง การเลือกจะกลายเป็นเรื่องของลักษณะงาน ไม่ใช่เรื่องงบประมาณอย่างเดียว

1. ส่วนที่เหมือนกัน คือหลักการวัดมุม

ทฤษฎี: ทั้งสองแบบวัดมุมราบและมุมดิ่งจากจานองศาที่อ่านด้วยระบบอิเล็กทรอนิกส์ ใช้กล้องเล็งที่พลิกได้สองหน้า และมีตัวชดเชยความเอียงเพื่อแก้ค่าที่เกิดจากการตั้งกล้องไม่ราบสนิท โครงสร้างความคลาดเคลื่อนจึงเหมือนกัน ทั้งค่าดัชนีแนวดิ่ง ค่าคลาดของแนวเล็งราบ และค่าคลาดของแกนกล้อง

Spec: ชั้นความละเอียดเชิงมุมตามการทดสอบ ISO 17123-3 ของกล้องวัดมุมรุ่นงานก่อสร้างอยู่ราว 5–9 ฟิลิปดา กำลังขยาย 26–30 เท่า และมีตัวชดเชยแนวดิ่งช่วงราว ±3 ลิปดา ส่วนกล้องประมวลผลรวมมีให้เลือกตั้งแต่ 1–7 ฟิลิปดา และตัวชดเชยสองแกนช่วงราว ±4 ถึง ±6 ลิปดา

ข้อควรระวัง: ชั้นความละเอียดเป็นตัวเลขของการวัดมุม ไม่ใช่ตัวเลขของงานสำเร็จ งานที่ตั้งกล้องบนหมุดหลวมหรือเล็งเป้าไม่คมจะให้ผลแย่กว่าชั้นของเครื่องเสมอ ไม่ว่าจะใช้กล้องแบบใด

2. ส่วนที่ต่างกัน คือการวัดระยะและการคำนวณพิกัด

ทฤษฎี: กล้องประมวลผลรวมมีเครื่องวัดระยะอิเล็กทรอนิกส์ (EDM) อยู่ในตัว จึงได้ระยะเอียงมาพร้อมมุม แล้วคำนวณพิกัดของจุดที่ยิงได้ทันทีจากความสัมพันธ์

ΔE = D × sin(Az) และ ΔN = D × cos(Az)

โดย D คือระยะราบที่แปลงจากระยะเอียงด้วยมุมดิ่ง และ Az คือมุมแอซิมัทของแนวเล็ง ส่วนค่าระดับของจุดคำนวณจากความสูงกล้อง ระยะเอียง มุมดิ่ง และความสูงเป้า การได้พิกัดครบสามค่าในการยิงครั้งเดียวคือเหตุผลที่งานวางหมุดและงานเก็บรายละเอียดเปลี่ยนมาใช้กล้องประมวลผลรวมเกือบทั้งหมด

Spec: ความแม่นยำการวัดระยะด้วยปริซึมของรุ่นปัจจุบันอยู่ราว ±(1–2 มม. + 1.5–2 ppm) แบบไม่ใช้ปริซึมราว ±(2 มม. + 2 ppm) และระยะยิงแบบไม่ใช้ปริซึมมีให้เลือกทั้งรุ่นที่ทำได้เกิน 500 ม. และเกิน 1,000 ม. บนผิวสะท้อนแสงดี

แทนค่าให้เห็นภาพ ถ้ายิงจากสถานีที่มีพิกัด N 1,000.000 E 1,000.000 ไปยังจุดหนึ่งด้วยมุมแอซิมัท 60 องศา ระยะราบ 45.000 ม. จะได้ ΔE เท่ากับ 38.971 ม. และ ΔN เท่ากับ 22.500 ม. พิกัดของจุดจึงเป็น N 1,022.500 E 1,038.971 การคำนวณแบบนี้เกิดขึ้นในเครื่องทันทีที่กดวัด ทำให้ช่างเทียบกับค่าในแบบได้ที่หน้างาน

3. กล้องวัดมุมหาระยะได้อย่างไร และข้อจำกัดอยู่ตรงไหน

ทฤษฎี: กล้องวัดมุมไม่มีเครื่องวัดระยะ การหาระยะจึงใช้เส้นสตาเดียคู่บนเส้นใยเล็งอ่านช่วงบนไม้สต๊าฟ แล้วคำนวณจากความสัมพันธ์

D = K × s × cos²α

โดย K คือค่าคงที่สตาเดียซึ่งเท่ากับ 100 ในกล้องส่วนใหญ่ s คือช่วงที่อ่านได้บนไม้สต๊าฟ และ α คือมุมเงยจากแนวราบ

Tolerance: จุดอ่อนอยู่ที่ตัวคูณ 100 ความคลาดในการอ่านไม้สต๊าฟเพียง 1 มม. จะกลายเป็นระยะที่คลาดไป 100 มม. ทันที เทียบกับการวัดด้วย EDM ที่ระยะ 100 ม. ซึ่งให้ความแม่นยำระดับ 2 มม. ความต่างจึงไม่ใช่เรื่องความสะดวก แต่เป็นคนละระดับความละเอียด

ข้อควรระวัง: วิธีสตาเดียยังมีประโยชน์สำหรับตรวจระยะคร่าว ๆ และงานสอนภาคสนาม แต่ไม่ควรใช้เป็นค่าระยะสำหรับงานวางผังหรืองานที่ต้องส่งมอบพิกัด

4. ผลต่อการเลือกใช้ในงานจริง

Procedure: งานที่ต้องการเพียงมุมและแนว เช่น ตรวจความดิ่งของเสา ถ่ายแนวศูนย์ขึ้นชั้น จัดแนวติดตั้งเครื่องจักร และวัดมุมในงานควบคุมย่อย กล้องวัดมุมทำได้ครบและมีข้อดีเรื่องความเรียบง่าย ผู้ผลิตบางรายระบุอายุแบตเตอรี่ในโหมดวัดมุมไว้ถึงราว 140–170 ชั่วโมงต่อชุดถ่านมาตรฐาน ขณะที่กล้องประมวลผลรวมกินไฟมากกว่าเพราะต้องเลี้ยงทั้งเครื่องวัดระยะและหน่วยประมวลผล

ส่วนงานที่ต้องได้พิกัด เช่น วงรอบควบคุม การวางหมุดจากค่าพิกัดในแบบ งานเก็บรายละเอียดเพื่อทำแผนที่ และงานตรวจสอบตำแหน่งจริงหลังก่อสร้าง ต้องใช้กล้องประมวลผลรวม เพราะการรวมมุมกับระยะในเครื่องเดียวคือสิ่งที่ทำให้คำนวณพิกัดได้ที่หน้างาน

ข้อควรระวัง: การซื้อกล้องวัดมุมเพราะราคาถูกกว่าแล้วหวังว่าจะใช้แทนกันได้ในงานวางผัง มักจบด้วยการต้องเช่ากล้องประมวลผลรวมเพิ่มในภายหลัง ควรประเมินจากงานที่รับบ่อยที่สุดในหนึ่งปี ไม่ใช่จากงานชิ้นแรก

อีกความต่างที่มักถูกมองข้ามคือการจัดการข้อมูล กล้องประมวลผลรวมบันทึกจุดลงหน่วยความจำและถ่ายออกเป็นไฟล์พิกัดได้ ส่วนกล้องวัดมุมต้องจดค่ามุมลงสมุดสนามแล้วคำนวณภายหลัง ซึ่งเพิ่มทั้งเวลาและโอกาสผิดพลาดจากการคัดลอกตัวเลข ทีมที่ทำงานกับข้อมูลจำนวนมากทุกวันจึงได้ประโยชน์จากกล้องประมวลผลรวมมากกว่าที่ตัวเลขความแม่นยำบอก

5. สิ่งที่ต้องดูแลเหมือนกันทั้งสองแบบ

Tolerance: ทั้งสองแบบต้องตรวจค่าดัชนีแนวดิ่งและค่าคลาดของแนวเล็งราบเป็นประจำ ด้วยการวัดสองหน้ากล้องที่เป้าเดียวกัน วิธีทดสอบภาคสนามที่ให้ผลเชิงสถิติใช้ ISO 17123-3 สำหรับกล้องวัดมุม และ ISO 17123-5 สำหรับกล้องประมวลผลรวม ส่วนใบรับรองผลการสอบเทียบที่ใช้อ้างอิงกับผู้ว่าจ้างต้องมาจากห้องปฏิบัติการที่ทำงานตามระบบคุณภาพ ISO/IEC 17025

ข้อควรระวัง: อุปกรณ์ร่วมอย่างขาตั้ง ฐานกล้อง (Tribrach) และปริซึม ส่งผลต่อผลลัพธ์ไม่แพ้ตัวกล้อง ฐานกล้องที่หลวมเพียงเล็กน้อยทำให้ค่าที่ได้จากเครื่องชั้น 2 ฟิลิปดาแย่กว่าเครื่องชั้น 7 ฟิลิปดาที่ติดตั้งบนฐานที่ดี

◆ สรุปและคำแนะนำเชิงเทคนิค

ความต่างของสองเครื่องนี้ไม่ได้อยู่ที่ราคา แต่อยู่ที่ว่าผลลัพธ์ที่ได้คือมุมอย่างเดียว หรือมุมพร้อมระยะและพิกัด

• ถ้างานส่วนใหญ่คือแนวและความดิ่ง กล้องวัดมุมเพียงพอและดูแลง่ายกว่า
• ถ้างานต้องส่งมอบพิกัดหรือวางหมุดจากแบบ ต้องใช้กล้องประมวลผลรวม
• อย่าหวังใช้สตาเดียแทนการวัดระยะด้วย EDM เพราะตัวคูณ 100 ขยายความคลาดจากการอ่านทุกครั้ง
• เลือกชั้นความละเอียดจากระยะทำงานจริง แล้วลงทุนกับขาตั้งและฐานกล้องควบคู่กันไป
• ตรวจค่าสองหน้ากล้องเป็นประจำทั้งสองแบบ และเก็บประวัติค่าไว้เทียบข้ามครั้ง

ถ้ายังลังเลระหว่างสองแบบ วิธีที่ใช้ได้ผลคือเอางานที่รับบ่อยที่สุดสามงานมากางดู แล้วถามว่างานนั้นต้องส่งมอบอะไร ศูนย์กล้องสำรวจ P1 Instrument รังสิต จำหน่ายทั้งกล้องวัดมุมและกล้องประมวลผลรวม พร้อมขาตั้ง ฐานกล้อง และปริซึม และช่วยเทียบสเปกกับลักษณะงานให้ก่อนตัดสินใจ สอบถามได้ตามช่องทางด้านล่าง

━━━━━━━━━━━━━━━━━━━━
