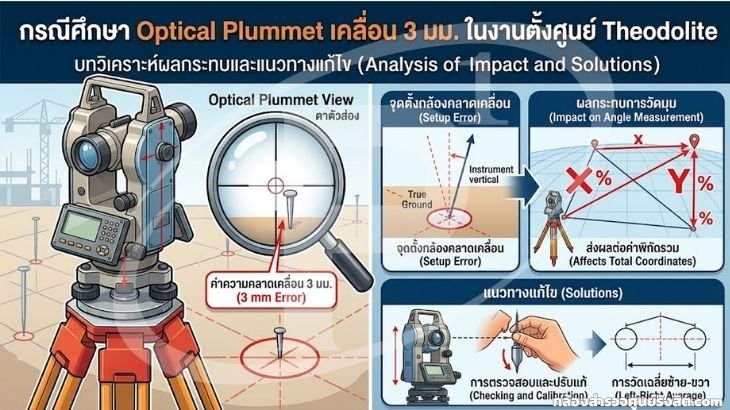

ในงานวางผังอาคาร สิ่งที่ผู้ควบคุมงานมักสังเกตเห็นก่อนเสมอคือมุมอาคารที่ไม่ลงตัว ทั้งที่ค่ามุมจากกล้องวัดมุม (Theodolite) อ่านได้นิ่งและปิดวงรอบผ่านเกณฑ์ กรณีศึกษาต่อไปนี้มาจากงานวางผังอาคารพาณิชย์สามชั้นบนที่ดินหน้าแคบ ระยะส่องเป้าเฉลี่ยเพียง 15-30 เมตร ตรวจพบภายหลังว่าศูนย์กลางเสาริมสุดคลาดจากแบบราว 6 มิลลิเมตร ต้นเหตุไม่ได้อยู่ที่ระบบอ่านมุม แต่อยู่ที่กล้องส่องหมุด (Optical Plummet) ซึ่งเยื้องจากแนวดิ่งจริงไปประมาณ 3 มิลลิเมตร ที่ความสูงกล้อง 1.50 เมตร
1. แยกความคลาดเคลื่อนเชิงมุมออกจากความคลาดเคลื่อนของการตั้งศูนย์
ความคลาดเคลื่อนสองชนิดนี้มีพฤติกรรมต่างกันชัดเจน ความคลาดเคลื่อนเชิงมุมของตัวกล้องให้ผลเป็นระยะเบี่ยงที่โตขึ้นตามระยะส่อง ส่วนความคลาดเคลื่อนจากการตั้งศูนย์ (centering error) กลับให้ผลเป็นมุมที่ใหญ่ขึ้นเมื่อระยะสั้นลง นี่คือเหตุผลที่งานวางผังในที่ดินแคบเสี่ยงกว่างานถนนโล่ง ทั้งที่ใช้กล้องตัวเดียวกัน
ความสัมพันธ์ที่ใช้ตัดสินคือ
ε (ฟิลิปดา) = (e ÷ D) × 206265
โดย e คือระยะเยื้องศูนย์ D คือระยะจากกล้องถึงเป้า (หน่วยเดียวกัน) และ 206265 คือจำนวนฟิลิปดาในหนึ่งเรเดียน
แทนค่า e = 3 มิลลิเมตร ที่ระยะหลัง (Backsight) 15 เมตร จะได้ ε ประมาณ 41 ฟิลิปดา และเมื่อถ่ายแนวออกไปยังเป้าหน้า (Foresight) ที่ระยะ 35 เมตร ระยะเบี่ยงด้านข้างจะเท่ากับ e × (L ÷ D) หรือ 3 × (35 ÷ 15) ซึ่งได้ราว 7 มิลลิเมตร ใกล้เคียงกับ 6 มิลลิเมตรที่วัดได้จริงหน้างาน
ข้อควรระวัง: อย่าใช้ค่าปิดวงรอบเชิงมุมเป็นหลักฐานยืนยันว่าการตั้งกล้องถูกต้อง เพราะค่าปิดวงรอบไวต่อความคลาดเคลื่อนของการอ่านมุมมากกว่าการเยื้องศูนย์ งานจึงผ่านเกณฑ์เชิงมุมได้ทั้งที่ตำแหน่งจริงคลาดไปแล้ว
2. ขั้นตอนตรวจ Optical Plummet ด้วยวิธีหมุน 4 ตำแหน่ง
วิธีนี้ใช้เวลาไม่เกินสิบนาที และทำได้ด้วยอุปกรณ์ที่มีอยู่แล้วในชุดงาน
ตั้งกล้องบนขาตั้งที่มั่นคง สูงประมาณ 1.5 เมตร แล้วปรับระดับด้วยฟองกลม (Circular Bubble) และฟองยาว (Plate Level) ให้สมบูรณ์ วางกระดาษขาวเรียบไว้บนพื้นใต้กล้อง มองผ่านกล้องส่องหมุด ปรับโฟกัสจนเส้นกากบาทและกระดาษคมพร้อมกันเพื่อขจัด Parallax แล้วทำเครื่องหมายจุดที่เส้นกากบาทชี้ กำหนดเป็นตำแหน่งที่ 1 จากนั้นหมุนกล้องรอบแกนดิ่ง 90 องศา ปรับระดับซ้ำให้สมบูรณ์ แล้วทำเครื่องหมายอีกครั้ง ทำซ้ำที่ 180 และ 270 องศา
เมื่อครบสี่จุด หากจุดทั้งหมดทับกันเป็นจุดเดียว แสดงว่าแนวเล็งของกล้องส่องหมุดตรงกับแกนดิ่งจริง หากกระจายออก ให้ลากวงกลมที่เล็กที่สุดที่ล้อมจุดทั้งสี่ได้ ศูนย์กลางวงกลมคือแนวดิ่งจริง ส่วนรัศมีคือค่าเยื้องศูนย์ e
เกณฑ์และสเปกอ้างอิง: ผู้ผลิตหลักระบุความถูกต้องของ Optical Plummet ไว้ในช่วงประมาณ 0.5 ถึง 1.0 มิลลิเมตร ที่ความสูงกล้อง 1.5 เมตร ส่วนรุ่นที่ใช้ Laser Plummet มักระบุไว้ราว 1.0 มิลลิเมตรที่ความสูงเดียวกัน กำลังขยายของกล้องส่องหมุดโดยทั่วไปอยู่ในช่วง 2 ถึง 3 เท่า และโฟกัสได้ตั้งแต่ประมาณ 0.5 เมตรขึ้นไป ในทางปฏิบัติ หากวงกลมที่ลากได้มีเส้นผ่านศูนย์กลางเกิน 1 มิลลิเมตร ควรถือว่าเกินเกณฑ์และส่งปรับ
ข้อควรระวัง: ต้องปรับระดับใหม่ทุกครั้งก่อนอ่านแต่ละตำแหน่ง ถ้าละเลยขั้นตอนนี้ ผลที่ได้จะเป็นความคลาดเคลื่อนของฟองกลมปนกับความเยื้องของกล้องส่องหมุด แยกสาเหตุไม่ออก
3. แยกให้ออกว่าเป็นตัวกล้องหรือเป็น Tribrach
ในกรณีศึกษานี้ ผลตรวจครั้งแรกให้ค่า e ประมาณ 3 มิลลิเมตร ขั้นถัดมาคือเปลี่ยนเฉพาะฐานกล้อง (Tribrach) โดยใช้ขาตั้งและกล้องตัวเดิม ผลที่ได้ลดลงเหลือราว 0.4 มิลลิเมตร ข้อสรุปจึงชัดว่าปัญหาอยู่ที่ Tribrach ไม่ใช่ที่ตัวกล้องวัดมุม
ประเด็นนี้สำคัญ เพราะมาตรฐาน ISO 17123-3 ซึ่งเป็นวิธีทดสอบภาคสนามสำหรับกล้องวัดมุม มุ่งประเมินความแม่นยำของการวัดมุมราบและมุมดิ่งเป็นหลัก ไม่ได้ครอบคลุมความเยื้องของระบบตั้งศูนย์ การตรวจ Optical Plummet จึงต้องทำแยกต่างหากเป็นรายการของตัวเอง และถ้าต้องการค่าที่สอบกลับได้ ควรใช้ห้องปฏิบัติการที่มีระบบคุณภาพตาม ISO/IEC 17025 ซึ่งจะออกใบรับรองพร้อมค่าความไม่แน่นอนของการวัดมาให้
ข้อควรระวัง: Tribrach ที่เคยตกกระแทกแม้เพียงครั้งเดียว หรือถูกขันสกรูยึดแน่นเกินไปเป็นเวลานาน มีโอกาสเสียแนวได้โดยที่ภายนอกดูปกติทุกอย่าง ควรทำเครื่องหมายหมายเลขกำกับ Tribrach ทุกตัวในชุด แล้วบันทึกผลตรวจแยกเป็นรายตัว
4. ผลกระทบเชิงตัวเลขเมื่อระยะส่องสั้น
การเยื้องศูนย์ 3 มิลลิเมตรเท่ากัน ให้ผลต่างกันมากตามระยะ ที่ระยะ 10 เมตร คิดเป็นราว 62 ฟิลิปดา ที่ 20 เมตรราว 31 ฟิลิปดา ที่ 30 เมตรราว 21 ฟิลิปดา และที่ 50 เมตรเหลือราว 12 ฟิลิปดา เมื่อเทียบกับความแม่นยำเชิงมุมของกล้องวัดมุมที่จำหน่ายกันทั่วไป ซึ่งอยู่ในช่วง 1 ถึง 7 ฟิลิปดา จะเห็นว่าที่ระยะสั้น ความคลาดเคลื่อนจากการตั้งศูนย์กลืนสเปกของตัวกล้องไปทั้งหมด การเลือกกล้องละเอียดขึ้นจึงไม่ช่วยอะไรเลยถ้าฐานยังเยื้อง
หลักปฏิบัติที่ได้จากตรงนี้คือ ระยะหลังไม่ควรสั้นกว่าระยะหน้า เพราะอัตราขยายของระยะเบี่ยงด้านข้างเท่ากับ L ÷ D พอดี ถ้าเลี่ยงไม่ได้จริง ให้ตั้งเป้าหลังสองจุดคนละทิศแล้วเฉลี่ยแนว จะช่วยลดผลกระทบลงได้พอสมควร
5. มาตรการแก้ไขที่ใช้จริงและผลลัพธ์
งานนี้แก้ด้วยสี่มาตรการรวมกัน หนึ่ง เปลี่ยน Tribrach ตัวที่เยื้องออกจากชุดและส่งสอบเทียบ สอง ใช้ระบบ Forced Centering กับหมุดควบคุมหลัก โดยสลับเฉพาะส่วนบนบน Tribrach ที่ยึดค้างไว้ ทำให้ความเยื้องคงที่ตลอดงานแทนที่จะสุ่มเปลี่ยนทุกครั้งที่ตั้งกล้องใหม่ สาม ปรับผังการตั้งกล้องให้ระยะหลังยาวขึ้นเป็นอย่างน้อย 25 เมตร และสี่ เพิ่มการตรวจกล้องส่องหมุดแบบหมุน 4 ตำแหน่งเข้าไปในรายการตรวจประจำวันก่อนออกหน้างาน
หลังปรับแล้ว ตำแหน่งเสาริมสุดที่ตรวจซ้ำอยู่ในช่วง 2 ถึง 3 มิลลิเมตร ซึ่งยอมรับได้สำหรับงานวางผังอาคารทั่วไป และสอดคล้องกับแนวทางของ FIG ที่เน้นว่าคุณภาพของงานรังวัดวัดกันที่กระบวนการควบคุมทั้งชุด ไม่ใช่ที่สเปกของเครื่องมือชิ้นใดชิ้นหนึ่ง
ข้อควรระวังปิดท้ายหัวข้อนี้: เมื่อเปลี่ยน Tribrach กลางงาน ต้องบันทึกว่าจุดใดวัดด้วยชุดใด เพราะถ้าต้องย้อนกลับมาสอบทานข้อมูลเก่า จะได้แยกออกว่าค่าไหนอยู่ในช่วงที่ยังมีปัญหา
