หลักการทำงานกล้องระดับ Auto Level: กลไก Compensator ที่ต้องรู้

กล้องระดับอัตโนมัติ (Automatic Level / Auto Level) เป็นเครื่องมือมาตรฐานสำหรับงานถ่ายระดับ (Leveling) ในงานก่อสร้างบ้านและงานสำรวจรังวัด จุดเด่นคือระบบชดเชยแนวเล็งอัตโนมัติที่ทำให้ผู้ใช้ไม่ต้องปรับระดับฟองอากาศละเอียดทุกครั้งก่อนอ่านค่า อย่างไรก็ตาม การอ่านค่าที่ถูกต้องขึ้นอยู่กับความเข้าใจว่ากลไกภายในทำงานอย่างไร และมีข้อจำกัดตรงไหนบ้าง บทความนี้อธิบายหลักการทำงานเชิงทฤษฎีเพื่อให้ช่างสำรวจใช้งานได้อย่างมั่นใจ

1. หลักการชดเชยด้วย Compensator (Automatic Compensator)

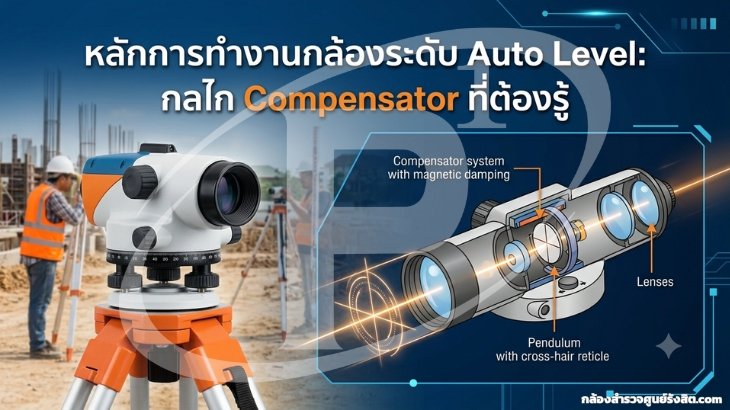

หัวใจของกล้องระดับอัตโนมัติคือชุดชดเชยแรงโน้มถ่วง (Gravity-referenced Compensator) ซึ่งมักออกแบบเป็นชุดปริซึม (Prism) แขวนด้วยเส้นลวดบาง ๆ ทำหน้าที่เสมือนลูกตุ้ม (Pendulum) เมื่อผู้ใช้ปรับระดับฟองกลม (Circular Bubble) ให้เข้าใกล้ศูนย์กลางแล้ว แม้แกนกล้องจะเอียงเล็กน้อยภายในช่วงทำงาน (Compensator Working Range) ชุดปริซึมจะแกว่งไปหักเหแนวเล็งให้กลับสู่แนวราบโดยอัตโนมัติ ทำให้เส้นเล็งแนวนอน (Line of Sight) ขนานกับระนาบราบจริง

ความสัมพันธ์เชิงทฤษฎีของงานถ่ายระดับใช้หลักผลต่างการอ่านค่าไม้สต๊าฟ (Staff Reading) โดยผลต่างระดับระหว่างจุด A และ B คือ:

ΔH = BS − FS

โดย BS คือค่าอ่านไม้หลัง (Backsight) และ FS คือค่าอ่านไม้หน้า (Foresight) หากมีหลายช่วงต่อกัน ค่าระดับสะสมคือ ΣBS − ΣFS ความถูกต้องของ ΔH จึงขึ้นกับการที่เส้นเล็งเป็นแนวราบจริง ซึ่งเป็นหน้าที่ของ Compensator

ข้อควรระวัง: หากฟองกลมออกนอกช่วงทำงาน ชุดชดเชยจะทำงานไม่ครบและก่อให้เกิดความคลาดเคลื่อนเชิงระบบ (Systematic Error) จึงต้องปรับฟองกลมให้เข้าศูนย์ทุกครั้งก่อนอ่านค่า

2. ช่วงทำงานและความคลาดเคลื่อนการตั้งเข้าที่ (Working Range & Setting Accuracy)

คุณสมบัติของ Compensator ที่ผู้ผลิตหลักระบุในสเปกมีสองค่าสำคัญ ได้แก่ ช่วงชดเชย (Compensator Working Range) และความคลาดเคลื่อนของการตั้งเข้าที่ (Compensator Setting Accuracy หรือ Standard Deviation of Compensator) โดยทั่วไปกล้องระดับอัตโนมัติในท้องตลาดมีช่วงชดเชยประมาณ ±8 ลิปดา (arc-minute) ถึง ±15 ลิปดา และค่าความคลาดเคลื่อนการตั้งเข้าที่อยู่ในช่วงราว 0.3 ถึง 0.5 ฟิลิปดา (arc-second) แล้วแต่รุ่นและระดับความละเอียด

ค่าความแม่นยำของงานระดับมักระบุด้วยค่าเบี่ยงเบนมาตรฐานต่อการเดินระดับไป-กลับ 1 กิโลเมตร (Standard Deviation for 1 km Double-Run) ซึ่งกล้องงานก่อสร้างทั่วไปอยู่ราว 1.5 ถึง 2.5 มิลลิเมตรต่อกิโลเมตร ส่วนกล้องงานละเอียดอาจต่ำกว่า 1.0 มิลลิเมตรต่อกิโลเมตร วิธีทดสอบภาคสนามที่ยอมรับกันคือกระบวนการตาม ISO 17123-2 ซึ่งกำหนดจำนวนการอ่านและการคำนวณค่าเบี่ยงเบนมาตรฐานอย่างเป็นระบบ

ข้อควรระวัง: อย่านำค่าที่ผู้ผลิตระบุมาใช้แทนผลทดสอบจริงในสนาม เพราะสภาพการใช้งาน อายุเครื่อง และแรงกระแทกอาจทำให้ค่าจริงเปลี่ยนไป

3. ปัจจัยรบกวนและข้อจำกัดในสนาม (Field Limitations)

แม้ Compensator จะช่วยลดภาระการปรับระดับ แต่ยังมีปัจจัยที่ผู้ใช้ต้องควบคุม ประการแรกคือแรงสั่นสะเทือน (Vibration) จากลมแรง เครื่องจักร หรือการจราจร ซึ่งทำให้ชุดลูกตุ้มแกว่งไม่หยุดนิ่งและอ่านค่าไม่คงที่ กล้องบางรุ่นมีระบบหน่วงแบบแม่เหล็ก (Magnetic Damping) ช่วยให้ปริซึมเข้าที่เร็วขึ้น ประการที่สองคือความคลาดเคลื่อนจากความโค้งโลกและการหักเหของแสง (Curvature and Refraction) ซึ่งประเมินโดยประมาณได้จาก:

C = 0.0675 × D²

โดย C คือค่าปรับแก้หน่วยเมตร และ D คือระยะเล็งหน่วยกิโลเมตร ผลของสองปัจจัยนี้ลดลงได้มากเมื่อจัดระยะไม้หลังและไม้หน้าให้เท่ากัน (Balanced Backsight-Foresight)

ข้อควรระวัง: หากพบว่าเมื่อเคาะเบา ๆ ที่กล้องแล้วค่าที่อ่านไม่กลับสู่ค่าเดิม อาจเป็นสัญญาณว่า Compensator ติดขัดหรือเสียหาย ควรหยุดใช้งานและส่งตรวจสอบ
