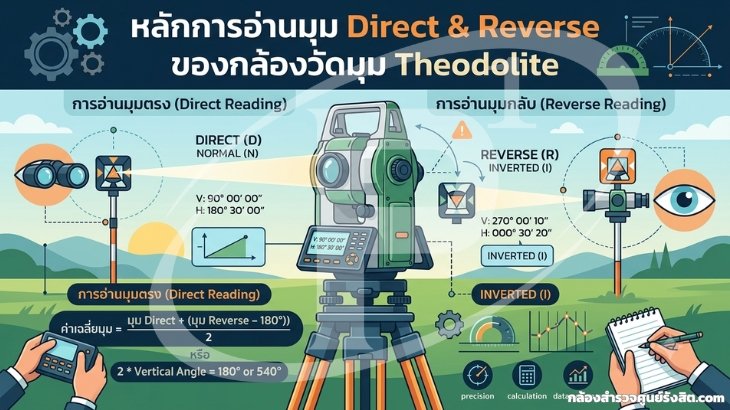

หลักการอ่านมุม Direct & Reverse ของกล้องวัดมุม Theodolite

เมื่อพูดถึงความแม่นยำเชิงมุมของกล้องวัดมุม (Theodolite) หลักการที่อยู่เบื้องหลังทุกงานคุณภาพคือการอ่านมุมทั้ง "หน้าซ้าย" (Face Left / Direct) และ "หน้าขวา" (Face Right / Reverse) ของกล้อง การเข้าใจว่าทำไมต้องอ่านสองหน้า และค่าคลาดเคลื่อนใดที่ถูกตัดออกไปด้วยการเฉลี่ย จะช่วยให้ช่างสำรวจรังวัดและผู้รับเหมาสร้างบ้านตัดสินใจได้ว่างานใดจำเป็นต้องวัดสองหน้าเต็มรูปแบบ บทความนี้เรียบเรียงหลักการเชิงทฤษฎีตามแนวทางการทดสอบเครื่องมือใน ISO 17123-3 (Field procedures for testing geodetic instruments — Theodolites)

1. นิยาม Direct (Face Left) และ Reverse (Face Right)

ทฤษฎี: ตำแหน่ง Direct หรือหน้าซ้าย คือเมื่อวงกลมแนวดิ่ง (Vertical Circle) อยู่ทางซ้ายของกล้องเล็ง ส่วน Reverse หรือหน้าขวาคือเมื่อพลิกกล้อง (Plunge) กลับด้าน 180° ทั้งในแกนราบและแกนดิ่ง การเล็งเป้าเดียวกันจากสองตำแหน่งนี้จะให้ค่าที่ต่างกันเล็กน้อยตามค่าคลาดเคลื่อนของเครื่องมือ

หลักการ: ในทางอุดมคติ ค่ามุมราบหน้าขวาควรต่างจากหน้าซ้ายเท่ากับ 180° พอดี หากไม่ใช่ ผลต่างนั้นสะท้อนถึงค่าคลาดเคลื่อนที่ตรวจวัดได้

ข้อควรระวัง: ต้องเล็งเป้าจุดเดียวกันอย่างเคร่งครัดทั้งสองหน้า มิฉะนั้นผลต่างจะปนเปื้อนด้วยความผิดพลาดในการเล็ง (Pointing error) ในทางปฏิบัติควรเล็งไปที่จุดต่ำสุดของเป้าหรือขอบที่คมชัดเสมอ และหลีกเลี่ยงการเล็งบริเวณที่เป้ามีความหนา เพราะมุมมองที่เปลี่ยนไประหว่างสองหน้าอาจทำให้จุดเล็งจริงเลื่อนโดยไม่รู้ตัว

2. ค่าคลาดเคลื่อนเชิงระบบที่ถูกตัดด้วยการเฉลี่ยสองหน้า

ทฤษฎี: การเฉลี่ยค่าจากสองหน้าตัดค่าคลาดเคลื่อนเชิงระบบ (Systematic Error) หลักสามชนิด ได้แก่ ค่าคลาดเคลื่อนแนวเล็งราบ (Horizontal Collimation Error), ค่าเอียงของแกนหมุนกล้องเล็ง (Trunnion / Horizontal Axis Tilt) และค่าคลาดเคลื่อนดัชนีแนวดิ่ง (Vertical Index Error)

หลักการ: ค่าคลาดเคลื่อนเหล่านี้ปรากฏด้วยเครื่องหมายตรงข้ามกันในหน้าซ้ายและหน้าขวา ดังนั้นเมื่อนำมาเฉลี่ยจึงหักล้างกัน เหลือไว้เพียงค่ามุมจริงและค่าคลาดเคลื่อนเชิงสุ่ม (Random Error) ที่ลดลงตามหลักสถิติ ข้อยกเว้นสำคัญคือค่าคลาดเคลื่อนจากการตั้งศูนย์เหนือหมุด (Centering error) และความคลาดเคลื่อนของหมุดควบคุม ซึ่งการวัดสองหน้าไม่สามารถตัดออกได้ จึงต้องอาศัยการตั้งกล้องและตั้งเป้าที่ประณีตควบคู่กันไป

Tolerance: สำหรับกล้องวัดมุมงานทั่วไปที่มีความละเอียดเชิงมุมในช่วง 2″ ถึง 7″ ตามสเปกผู้ผลิตหลัก ค่า 2C (Two-Collimation) ที่ยอมรับได้มักกำหนดไม่เกิน 2–3 เท่าของความละเอียดที่ระบุ

3. สูตรค่ามุมเฉลี่ยและค่า 2C

ทฤษฎี: ค่ามุมราบที่ถูกต้องได้จากการเฉลี่ยค่าที่อ่านทั้งสองหน้า โดยปรับค่าหน้าขวาให้อยู่ในฐานเดียวกันก่อน

ค่ามุมเฉลี่ย: H = ½ [ L + (R − 180°) ] เมื่อ L คือค่ามุมหน้าซ้าย และ R คือค่ามุมหน้าขวา

ค่าตรวจสอบ 2C: 2C = L − (R ± 180°) ซึ่งใช้ประเมินขนาดของ Collimation Error โดยตรง หากค่า 2C คงที่ตลอดชุดการวัด แสดงว่าเครื่องมือมีเสถียรภาพเชิงระบบ

ข้อควรระวัง: ค่า 2C ที่เปลี่ยนไปมากในแต่ละรอบเป็นสัญญาณของการเล็งไม่นิ่ง การสั่นสะเทือน หรือแกนกล้องหลวม สำหรับกล้องวัดมุมดิจิทัลรุ่นใหม่ที่มีระบบชดเชยแกนคู่ ค่าบางส่วนอาจถูกแก้อัตโนมัติ แต่การวัดสองหน้ายังคงเป็นวิธีตรวจสอบอิสระที่ไม่พึ่งพาระบบอิเล็กทรอนิกส์ภายในเพียงอย่างเดียว

4. ลำดับการอ่านและการลด Random Error

Procedure: ลำดับมาตรฐานคือเล็งเป้าหน้าซ้ายแล้วบันทึกทั้งมุมราบและมุมดิ่ง จากนั้นพลิกกล้อง เล็งเป้าเดิมในหน้าขวาแล้วบันทึกซ้ำ การทำครบหนึ่งคู่เรียกว่าหนึ่งชุด (One set of angles)

หลักการ: การเพิ่มจำนวนชุด (n) แล้วเฉลี่ยจะลดค่าคลาดเคลื่อนเชิงสุ่มลงตามอัตราส่วน โดยค่าเบี่ยงเบนมาตรฐานของค่าเฉลี่ยแปรผันตาม 1 / √n จึงเป็นเหตุผลที่งานควบคุม (Control) นิยมวัดหลายชุด

Tolerance: เกณฑ์ยอมรับผลต่างระหว่างชุดสำหรับงานก่อสร้างทั่วไปมักอยู่ในช่วง 5″–10″ ขึ้นกับความละเอียดของกล้องและข้อกำหนดของงาน เมื่อพบชุดที่ค่าเบี่ยงเบนออกจากกลุ่มอย่างชัดเจน ควรตัดชุดนั้นออกและวัดซ้ำ แทนที่จะเฉลี่ยรวมทั้งหมด เพราะค่าผิดปกติเพียงชุดเดียวสามารถดึงค่าเฉลี่ยให้เบี่ยงได้มากกว่าที่คาด
