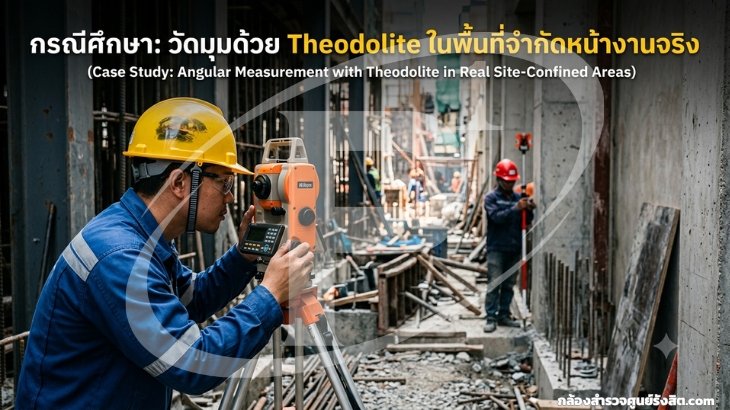

กรณีศึกษา: วัดมุมด้วย Theodolite ในพื้นที่จำกัดหน้างานจริง

ในงานก่อสร้างจริง ช่างสำรวจไม่ได้ทำงานในพื้นที่โล่งเสมอไป การวางแนวเสาเข็มริมกำแพงเดิม การตรวจดิ่งของปล่องลิฟต์ หรือการถ่ายแนวในซอกอาคารแคบ ล้วนบังคับให้ต้องวัดมุมด้วย Theodolite ในระยะประชิดและมุมมองที่จำกัด กรณีศึกษานี้อ้างอิงจากงานตรวจสอบแนวดิ่งของโครงสร้างอาคารสูงกลางเมือง ที่พื้นที่รอบเสามีระยะเพียง 60-80 เซนติเมตร และถอดบทเรียนวิธีรักษาความแม่นยำเชิงมุมตามแนวทางการทดสอบเครื่องมือมาตรฐาน ISO 17123-3

1. สภาพหน้างานและโจทย์ความแม่นยำ

โครงการเป็นอาคารสูง 18 ชั้น ต้องตรวจแนวดิ่ง (Verticality) ของเสาหลักทุก 3 ชั้น โดยพื้นที่ตั้งกล้องถูกจำกัดด้วยผนังคอนกรีตและนั่งร้าน ระยะเล็งสั้นเพียง 4-6 เมตร ทำให้มุมเงย (Vertical Angle) สูงและระยะปรับโฟกัสสั้นกว่างานทั่วไป โจทย์คือควบคุมความคลาดเคลื่อนเชิงมุมของแนวดิ่งไม่ให้เกินเกณฑ์ควบคุมงานอาคาร ข้อควรระวัง: ระยะเล็งสั้นทำให้ผลกระทบจากการตั้งศูนย์ผิดตำแหน่งรุนแรงขึ้น เพราะมุมที่คลาดต่อระยะสั้นจะใหญ่กว่าระยะยาว

2. การเลือก Theodolite และการตั้งกล้องในที่แคบ

เลือกใช้ Theodolite ความละเอียดเชิงมุมระดับ 2 พิลิปดา (2″) ซึ่งเป็นช่วงความละเอียดที่ผู้ผลิตหลักกำหนดสำหรับงานควบคุมโครงสร้าง ตั้งกล้องด้วย Optical Plummet บนหมุดที่ยิงไว้ล่วงหน้า และใช้ขาตั้งแบบปรับความสูงได้อิสระเพื่อหลบนั่งร้าน ข้อควรระวัง: ในที่แคบควรใช้ Tribrach ที่มี Optical Plummet ในตัวและตรวจสอบการตั้งศูนย์ซ้ำหลังล็อกขา เพราะการชนขากล้องโดยไม่ตั้งใจเกิดได้ง่าย

3. เทคนิควัดสองหน้าและเฉลี่ยมุมเพื่อกำจัดค่าคลาดเคลื่อน

ในที่จำกัด ใช้วิธีวัดสองหน้า (Face Left / Face Right) ทุกครั้งเพื่อกำจัด Collimation Error และ Vertical Index Error ที่รุนแรงขึ้นเมื่อมุมเงยสูง มุมราบเฉลี่ยคำนวณจาก H = (HL + HR ± 180°) / 2 ซึ่งช่วยหักล้างความคลาดเคลื่อนเชิงระบบของกล้อง จากนั้นวัดซ้ำ 2-3 ชุด (Set) แล้วเฉลี่ยเพื่อลด Random Error ข้อควรระวัง: เมื่อมุมเงยเกิน 45 องศา ควรตรวจสอบ Vertical Index Error ก่อนเริ่มงานทุกครั้ง เพราะมีผลต่อการอ่านแนวดิ่งโดยตรง

4. การจัดการเป้าเล็งและแสงในซอกอาคาร

พื้นที่แคบมักมีแสงน้อยและเป้าเล็งถูกบัง แก้ด้วยการใช้เป้ากระดาษพิมพ์กากบาทติดบนเสา ส่องไฟช่วยที่เป้า และปรับ Parallax ของเส้นใยเล็งให้หมดก่อนอ่านค่า การวางเป้าให้ตรงจุดอ้างอิงจริงช่วยลดความคลาดเคลื่อนจากการเล็งผิดตำแหน่ง ข้อควรระวัง: อย่าเล็งขอบเสาแทนแนวศูนย์กลางจริง เพราะจะเกิด Eccentricity Error ที่สะสมเมื่อถ่ายแนวขึ้นชั้นสูง

5. ผลลัพธ์และบทเรียนจากหน้างาน

หลังใช้วิธีวัดสองหน้าเฉลี่ยหลายชุดร่วมกับการควบคุมเป้าเล็ง ทีมงานสามารถควบคุมความคลาดเคลื่อนแนวดิ่งสะสมให้อยู่ในเกณฑ์ยอมรับของงานอาคารสูงได้ตลอด 18 ชั้น บทเรียนสำคัญคือในที่จำกัด เวลาส่วนใหญ่หมดไปกับการตั้งกล้องและจัดเป้ามากกว่าการอ่านค่า ดังนั้นการเตรียมหมุดและเป้าล่วงหน้าจึงย่นเวลาได้มาก ข้อควรระวัง: ควรบันทึกค่าทุกชุดพร้อมเงื่อนไขหน้างาน เพื่อให้ตรวจสอบย้อนหลังได้หากพบค่าผิดปกติในชั้นถัดไป
