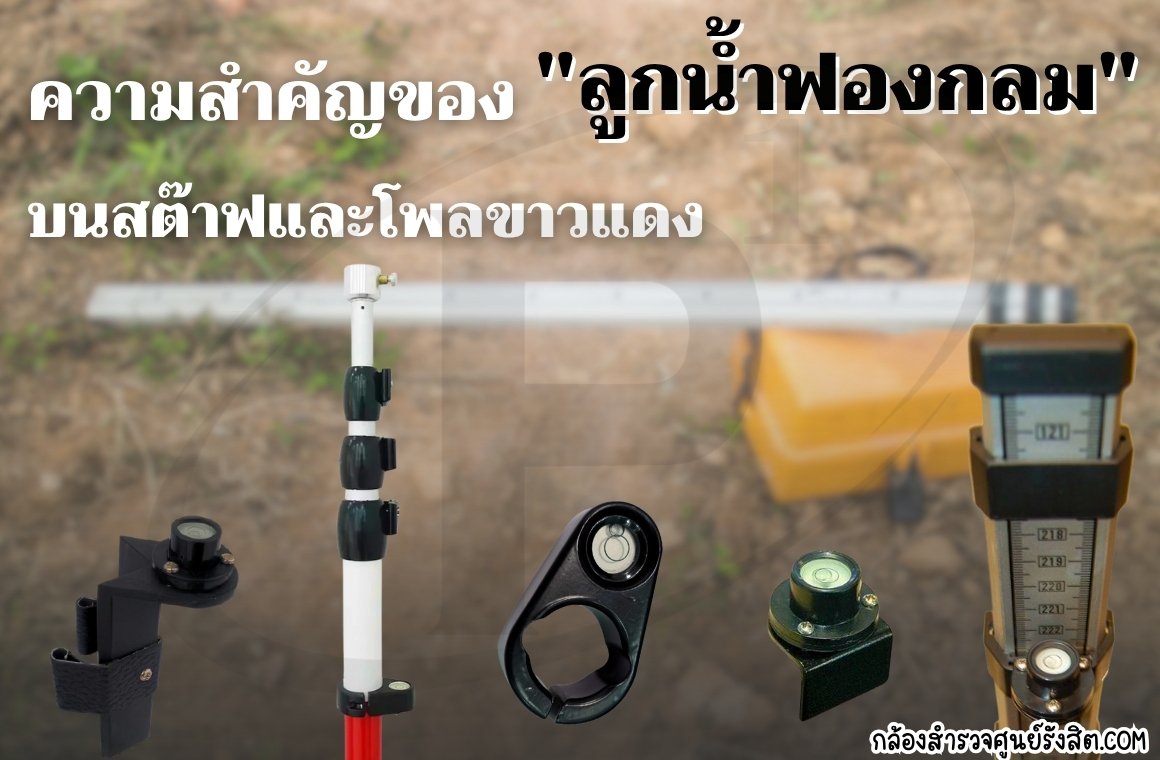

ความสำคัญของ "ลูกน้ำฟองกลม" บนสต๊าฟและโพลขาวแดง

ลูกน้ำฟองกลม (Bubble Level) ที่ติดอยู่กับอุปกรณ์สำรวจอย่าง สต๊าฟ (Staff) และ โพลขาวแดง (Pole หรือ Prism Pole) อาจดูเป็นเพียงส่วนประกอบเล็ก ๆ น้อย ๆ แต่แท้จริงแล้วมีความสำคัญอย่างยิ่งต่อความแม่นยำในงานสำรวจทุกประเภท เพราะช่วยให้การวัดระยะหรือพิกัดมีความ ถูกต้องในแนวดิ่ง หากอุปกรณ์เหล่านี้เอียงเพียงเล็กน้อย ก็จะส่งผลให้ค่าที่ได้คลาดเคลื่อนทันที

ความสำคัญของ "ลูกน้ำฟองกลม" บนสต๊าฟและโพลขาวแดง

ลูกน้ำฟองกลมมีบทบาทสำคัญในการควบคุมความตรงดิ่งของอุปกรณ์ ซึ่งส่งผลโดยตรงต่อความแม่นยำของข้อมูลที่ได้จากการสำรวจ

1. ลูกน้ำฟองกลมบนสต๊าฟ (Staff Bubble)

ใช้ใน:

• งานกล้องระดับ (Auto Level)
• งานวัดความสูงต่างระดับของพื้น

ความสำคัญ:
ลูกน้ำฟองกลมบนสต๊าฟทำหน้าที่เป็นตัวช่วยให้ผู้ถือสต๊าฟสามารถ ตั้งสต๊าฟในแนวดิ่งได้อย่างแม่นยำ หากสต๊าฟเอียงเพียงเล็กน้อย ค่าระดับที่กล้องระดับอ่านจากไม้สต๊าฟก็จะผิดพลาดทันที ซึ่งจะส่งผลกระทบโดยตรงต่อความแม่นยำของค่าอ่านระดับบนไม้สเกล

หากไม่ใช้ฟองน้ำ:
การที่สต๊าฟเอียงแม้เพียงเล็กน้อย (เช่น 23 องศา) อาจทำให้ค่าระดับที่กล้องอ่านคลาดเคลื่อนไปได้ถึงหลายมิลลิเมตร ซึ่งเป็นข้อผิดพลาดที่สำคัญและอาจทำให้งานสำรวจระดับคลาดเคลื่อนโดยไม่รู้ตัว

2. ลูกน้ำฟองกลมบนโพลขาวแดง (Prism Pole Bubble)

ใช้ใน:

• งานใช้กล้อง Total Station หรือ GPS RTK (GNSS)
• การวัดพิกัด X, Y, Z ด้วยปริซึมหรือหัวรับสัญญาณ GNSS

ความสำคัญ:
ลูกน้ำฟองกลมบนโพลขาวแดงช่วยให้ ปริซึมหรือหัวรับสัญญาณ GPS อยู่ในแนวดิ่งตรงกับตำแหน่งบนพื้นดิน ได้อย่างถูกต้อง ซึ่งป้องกันไม่ให้พิกัดที่วัดได้คลาดเคลื่อนจากการเอียงของเสา ยิ่งเสามีความสูงมากเท่าไร การตั้งให้ตรงดิ่งก็ยิ่งมีความสำคัญมากขึ้นเท่านั้น เพราะการเอียงเพียงเล็กน้อยที่ปลายเสาก็อาจทำให้ตำแหน่งบนพื้นเบี่ยงออกไปได้หลายเซนติเมตร

หากไม่ตั้งแนวดิ่ง:
กล้อง Total Station หรือเครื่อง GPS RTK จะวัดระยะและพิกัดผิดพลาด ซึ่งเป็นเรื่องร้ายแรง โดยเฉพาะอย่างยิ่งในงานที่ต้องการความแม่นยำสูง เช่น งานวางหมุด วางผัง หรือสำรวจพิกัดในระดับเซนติเมตร

สรุปเปรียบเทียบ

สรุปสุดท้าย:

ลูกน้ำฟองกลม เป็นอุปกรณ์ชิ้นเล็ก ๆ ที่มีผลกระทบใหญ่หลวงต่อความแม่นยำในงานสำรวจ หากคุณตั้งสต๊าฟหรือโพลไม่ตรงดิ่ง งานสำรวจทั้งหมดอาจผิดพลาดได้ง่าย ๆ ดังนั้น ควรตรวจสอบฟองน้ำก่อนใช้งานทุกครั้ง และฝึกฝนการใช้ให้คล่องแคล่ว เพื่อให้มั่นใจว่าข้อมูลที่คุณได้มานั้นมีความถูกต้องแม่นยำสูงสุด
