การใช้กล้องสำรวจในการหาแนวท่อระบายน้ำใต้ถนน

กล้องกับการหาแนวท่อระบายน้ำใต้ถนน
งานก่อสร้างและซ่อมบำรุง “ท่อระบายน้ำใต้ถนน” ต้องอาศัยความแม่นยำสูง ทั้งเรื่องแนวราบ แนวดิ่ง และความลาดเอียง (Slope)

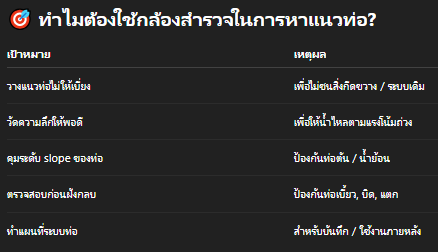

กล้องสำรวจ เช่น กล้องวัดมุม, กล้องระดับ, และ Total Station จึงเป็นเครื่องมือหลักที่ช่วย หาแนวท่อ ได้อย่างแม่นยำและรวดเร็ว

อุปกรณ์ที่ใช้
✅ กล้องระดับ (Auto Level) → ตรวจสอบความลึก + ความลาด
✅ กล้องวัดมุม / Theodolite → วางแนวราบ (เส้นตรง) ของท่อ
✅ Total Station → วัดแนว + ระดับ + พิกัดพร้อมกัน
✅ ไม้สต๊าฟ, เทปวัด, หมุดบอกแนว, ปริซึม

ขั้นตอนการใช้กล้องหาแนวท่อระบายน้ำ
1. สำรวจแนวถนน และจุดเริ่ม-จบของท่อ
ปักจุด A (ต้นทาง) และจุด B (ปลายทาง) บนถนนหรือในร่องวางท่อ
ระบุจุดเปลี่ยนทิศ หรือจุดเชื่อมกับระบบเดิม

2. ตั้งกล้องวัดมุมหรือ Total Station เพื่อเล็งแนวราบ
ตั้งกล้องบนขา
เล็งปริซึม/เป้าที่จุดปลายแนว → วาดแนวเส้นตรงด้วยหมุดหรือสี
ใช้ตลับเมตรยึดระยะจากแนวหลักไปยังจุดวางท่อแต่ละท่อน

3. ใช้กล้องระดับวัดความลึกและ Slope ของร่องท่อ
ตั้งกล้องระดับใกล้หลุมขุด
เล็งไม้สต๊าฟที่จุดเริ่ม – กลาง – ปลายร่อง

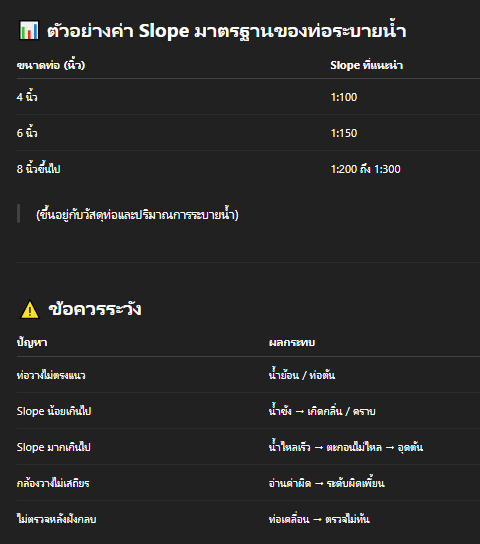

คำนวณความลาดเอียง: เช่น ต้องการ Slope 1:200
→ ทุก 20 ม. ระดับต้องลด 10 ซม.

4. ควบคุมระดับขณะติดตั้งท่อ
วางท่อตามหมุดแนว + ตรวจระดับด้วยกล้อง
ตรวจซ้ำหลังฝังดิน → ถ้าท่อลอยหรือทรุด ให้แก้ไขทันที

สรุป:
กล้องสำรวจเป็นเครื่องมือที่ช่วยให้งานวางท่อระบายน้ำใต้ถนน
แม่นยำ – เร็ว – ตรวจสอบได้
ลดข้อผิดพลาดที่อาจต้องรื้อใหม่ ซึ่งเปลืองทั้งเวลาและงบประมาณมหาศาล
