หลักการตรวจรับ Theodolite มือสอง: แกน 3 แกนและค่าคลาดเคลื่อนที่ต้องรู้

กล้องวัดมุม (Theodolite) มือสองยังเป็นที่ต้องการของช่างวางผังและผู้รับเหมาจำนวนมาก เพราะใช้ถ่ายแนว ตรวจความดิ่ง และวัดมุมได้ดีในราคาที่เข้าถึงง่าย แต่การตรวจรับที่ได้ผลไม่ได้อยู่ที่การเปิดเครื่องแล้วดูว่าตัวเลขขึ้นหรือไม่ หากอยู่ที่ความเข้าใจว่ากล้องวัดมุมทำงานบนเงื่อนไขทางเรขาคณิตอะไร และเงื่อนไขใดเสียแล้วจะส่งผลต่องานอย่างไร บทความนี้อธิบายหลักการเบื้องหลังการตรวจรับ เพื่อให้ผู้ซื้อแยกได้ว่าอาการใดปรับแก้ได้ และอาการใดควรหลีกเลี่ยง

1. หลักการแกนทั้ง 3 และเงื่อนไขที่กล้องต้องมี

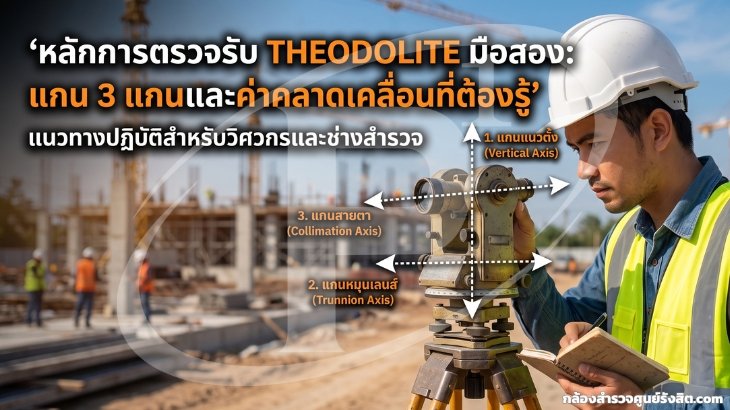

ทฤษฎี: กล้องวัดมุมมีแกนหลัก 3 แกน คือ แกนดิ่ง (Vertical Axis, VV) แกนราบหรือแกนหมุนกล้อง (Horizontal/Trunnion Axis, HH) และแกนเล็ง (Line of Sight) กล้องที่สมบูรณ์ต้องมีเงื่อนไขหลักครบ ได้แก่ แกนของหลอดระดับบนจานราบ (Plate Level) ตั้งฉากกับแกนดิ่ง แกนราบตั้งฉากกับแกนดิ่ง แกนเล็งตั้งฉากกับแกนราบ และแนวของเลนส์ส่องหมุด (Optical Plummet) ทับกับแกนดิ่ง

ความหมายต่อการตรวจรับ: ความคลาดเคลื่อนเกือบทุกตัวที่ตรวจพบในกล้องมือสอง คือการที่เงื่อนไขข้อใดข้อหนึ่งเสียไป บางข้อปรับได้ด้วยสกรูปรับหรือเมนูในกล้องดิจิทัล บางข้อเป็นผลจากโครงสร้างภายในเสียหายจากการตก ซึ่งต้องใช้งานซ่อมระดับโรงงาน

2. ความคลาดเคลื่อนแนวเล็ง (Horizontal Collimation Error)

ทฤษฎี: เมื่อแกนเล็งไม่ตั้งฉากกับแกนราบ มุมราบที่อ่านได้จะเพี้ยนไป ตรวจได้จากการเล็งเป้าเดียวกันทั้งหน้าซ้าย (Face Left, FL) และหน้าขวา (Face Right, FR)

c = [FL − (FR ± 180°)] ÷ 2

ผลต่อทิศราบเพิ่มขึ้นตามมุมเงยของเป้าตามความสัมพันธ์ประมาณ c ÷ cos(α) โดย α คือมุมดิ่งที่วัดจากแนวราบ หมายความว่าเป้าที่อยู่สูงหรือต่ำมากจะได้รับผลมากกว่าเป้าที่อยู่ระดับเดียวกับกล้อง ตัวอย่างเช่น ถ้าอ่านค่าได้ FL = 45°12′30″ และ FR = 225°12′00″ จะได้ c = 15″ เมื่อนำกล้องตัวนี้ไปเล็งเป้าที่มีมุมเงย 30° ผลต่อทิศราบจะเพิ่มเป็นประมาณ 17″ ซึ่งมากกว่าความแม่นยำที่ระบุของกล้องหลายรุ่น หากวัดเพียงหน้าเดียว

การตีความ: ค่า c ที่คงที่ทุกครั้งที่วัดเป็นความคลาดเคลื่อนเชิงระบบ ซึ่งการเฉลี่ยสองหน้าตัดออกได้ และช่างสามารถปรับแก้ได้ แต่ถ้าค่า c แกว่งไปมาระหว่างการวัดซ้ำ มักเป็นสัญญาณของความหลวมในระบบกลไก ซึ่งเป็นปัญหาที่ใหญ่กว่า

3. ความคลาดเคลื่อนดัชนีมุมดิ่ง (Vertical Index Error)

ทฤษฎี: เมื่อเล็งแนวราบ กล้องควรอ่านมุมดิ่ง (Zenith Angle) ได้ 90° พอดี หากจุดอ้างอิงของวงกลมดิ่งเลื่อนไป ค่าที่อ่านได้ทุกค่าจะเพี้ยนเท่ากัน ตรวจได้จากผลรวมของมุมดิ่งสองหน้า

i = [Z(FL) + Z(FR) − 360°] ÷ 2

กล้องดิจิทัลส่วนใหญ่ใช้ตัวชดเชยแนวดิ่ง (Vertical Compensator) ช่วยให้ค่ามุมดิ่งคงที่แม้กล้องเอียงเล็กน้อย โดยผู้ผลิตหลักมักระบุช่วงทำงานไว้ราว ±3′

การตีความ: ค่า i เป็นค่าที่ปรับแก้ได้ในเมนูของกล้องดิจิทัลหรือด้วยการปรับภายในของกล้องออปติคอล แต่ถ้ากล้องแจ้งเตือนว่าเอียงเกินช่วงทั้งที่ลูกน้ำอยู่กลาง หรือค่ามุมดิ่งกระโดดไปมาขณะกล้องนิ่ง ควรสงสัยตัวชดเชยหรือเซนเซอร์เอียงก่อน

4. แกนราบเอียงและลูกน้ำจานราบ (Trunnion Axis และ Plate Level)

ทฤษฎี: ถ้าแกนราบไม่ตั้งฉากกับแกนดิ่ง แนวเล็งเมื่อกระดกกล้องขึ้นลงจะไม่อยู่บนระนาบดิ่ง ผลต่อทิศราบเพิ่มตาม tan(α) จึงเห็นชัดเมื่อเล็งเป้าสูง เช่น งานตรวจความดิ่งของเสาหรือปล่อง การตรวจทำได้โดยเล็งจุดสูงแล้วกดกล้องลงมาทำเครื่องหมายบนพื้นทั้งสองหน้า ถ้าสองจุดไม่ทับกัน แสดงว่ามีความคลาดเคลื่อนนี้รวมอยู่ เพื่อให้เห็นขนาดของผลกระทบ ถ้าแกนราบเอียง 20″ แล้วเล็งเป้าที่มุมเงย 40° ทิศราบจะคลาดราว 20″ × tan 40° ≈ 17″ ที่ระยะ 30 ม. คิดเป็นการเคลื่อนทางข้างประมาณ 2.5 มม. ซึ่งเพียงพอจะทำให้ผลตรวจความดิ่งของเสาผิดไปทั้งชุด

ลูกน้ำจานราบ: ตั้งให้ลูกน้ำอยู่กลางในทิศหนึ่ง แล้วหมุนกล้อง 180° ถ้าลูกน้ำเลื่อนออก แสดงว่าแกนลูกน้ำไม่ตั้งฉากกับแกนดิ่ง อาการนี้ปรับแก้ได้ไม่ยาก แต่ถ้าปล่อยไว้จะทำให้แกนดิ่งเอียงทุกครั้งที่ตั้งกล้อง และความคลาดเคลื่อนจากแกนดิ่งเอียงนี้ไม่สามารถตัดออกได้ด้วยการวัดสองหน้า

5. ประเมินความเที่ยงของกล้องด้วยหลักการของ ISO 17123-3

ทฤษฎี: นอกจากความคลาดเคลื่อนรายตัว ผู้ซื้อควรรู้ว่ากล้องยังวัดได้ตามระดับความแม่นยำที่ระบุหรือไม่ มาตรฐาน ISO 17123-3 กำหนดแนวทางทดสอบภาคสนามโดยวัดทิศไปยังเป้าหลายเป้าซ้ำหลายชุดแบบสองหน้า แล้วคำนวณค่าเบี่ยงเบนมาตรฐานของทิศที่วัดสองหน้า (Standard Deviation) เพื่อเทียบกับค่าที่ผู้ผลิตระบุ ซึ่งกล้องวัดมุมในตลาดมักอยู่ในช่วง 1″–7″

แนวปฏิบัติแบบย่อ: ในการตรวจรับ อาจวัดเป้า 3–4 เป้า 2–3 ชุด แล้วดูว่าค่ามุมระหว่างเป้าจากแต่ละชุดใกล้เคียงกันในระดับที่สอดคล้องกับสเปกหรือไม่ ถ้าความกระจายสูงกว่าสเปกหลายเท่า แม้ไม่มีค่าคลาดเคลื่อนเชิงระบบให้เห็น ก็ควรส่งตรวจละเอียดก่อนตัดสินใจ

ข้อควรระวัง: ตรวจส่วนอื่นที่ไม่ใช่ตัวเลขด้วย ได้แก่ สกรูล็อกและสกรูปรับละเอียด (Clamp & Tangent Screw) ต้องไม่ฟรี เลนส์ไม่มีฝ้าหรือเชื้อรา หน้าจอและแบตเตอรี่ของกล้องดิจิทัลทำงานปกติ และเลนส์ส่องหมุดชี้ตรงจุดเดิมเมื่อหมุนกล้องครบรอบ
