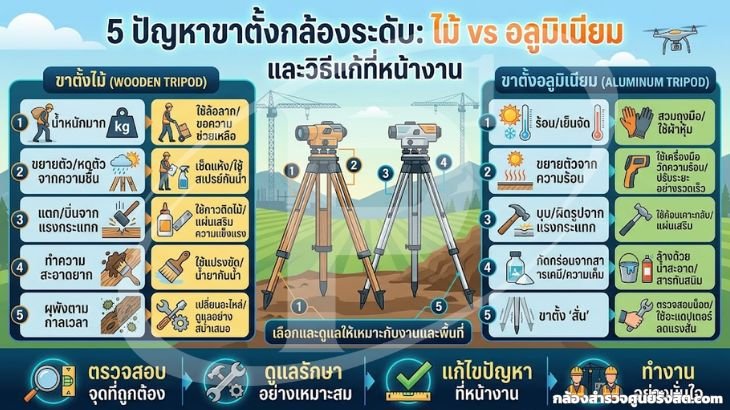

5 ปัญหาขาตั้งกล้องระดับ ไม้ vs อลูมิเนียม และวิธีแก้ที่หน้างาน

ขาตั้งกล้อง (Tripod) เป็นอุปกรณ์ที่ถูกมองข้ามมากที่สุดในชุดงานระดับ ช่างส่วนใหญ่ใส่ใจ Two-Peg Test ของกล้องระดับ (Auto Level) และความตรงของไม้สต๊าฟ แต่ไม่ค่อยตรวจขาตั้ง ทั้งที่ทุกความเคลื่อนไหวของหัวขาตั้งระหว่างอ่านค่าหลัง (Backsight, BS) กับค่าหน้า (Foresight, FS) จะเข้าไปอยู่ในค่าต่างระดับโดยตรงและไม่มีวิธีคำนวณแก้ภายหลัง ขาตั้งไม้ (Wooden Tripod) และขาตั้งอลูมิเนียม (Aluminum Tripod) มีจุดอ่อนต่างกันตามคุณสมบัติของวัสดุ การรู้ว่าปัญหาแต่ละแบบมาจากไหนจะช่วยให้แก้ได้ตรงจุด และเลือกขาตั้งได้เหมาะกับลักษณะงาน

1. ความสูงแนวเล็งเลื่อนจากความร้อน (Thermal Expansion) — เด่นในขาอลูมิเนียม

อาการ: งานระดับกลางแจ้งช่วงสายถึงบ่าย ค่า Closure Error สูงกว่าช่วงเช้าอย่างชัดเจน ทั้งที่ใช้กล้องและทีมเดิม

ทฤษฎี: โลหะขยายตัวตามอุณหภูมิตามสมการ

ΔL = α × L × ΔT

อลูมิเนียมมีค่าสัมประสิทธิ์การขยายตัวเชิงเส้น (α) ประมาณ 23 × 10⁻⁶ /°C ขณะที่ไม้ตามแนวเสี้ยนอยู่ราว 3–5 × 10⁻⁶ /°C หากขายาว 1.5 ม. อุณหภูมิผิวขาเพิ่ม 20°C ขาอลูมิเนียมจะยืดประมาณ 0.7 มม. เทียบกับขาไม้ราว 0.1–0.15 มม. ถ้าแดดส่องขาด้านเดียว ขาแต่ละข้างยืดไม่เท่ากัน หัวขาตั้งจึงทั้งยกตัวและเอียง ความผิดพลาดนี้เกิดระหว่างการอ่าน BS กับ FS ที่ห่างกันเพียงไม่กี่นาที จึงเข้าไปในค่าต่างระดับเต็ม ๆ

วิธีแก้: กางร่มกันแดดให้ครอบทั้งกล้องและขาตั้ง อ่าน BS และ FS ต่อเนื่องให้เร็วที่สุด และในงานระดับละเอียดให้สลับลำดับการอ่านเป็น BF/FB ในแต่ละช่วงต่อ เพื่อให้ผลของการเปลี่ยนแปลงแบบเชิงเส้นหักล้างกัน

ข้อควรระวัง: อย่าวางขาตั้งอลูมิเนียมตากแดดระหว่างรอทีมไม้สต๊าฟ แล้วค่อยตั้งกล้องทันที ควรให้ขาปรับอุณหภูมิกับสภาพแวดล้อมก่อน

2. ข้อต่อหัวขาตั้งหลวมหรือตึงเกิน (Hinge Tension)

อาการ: เมื่อแตะขาตั้งเบา ๆ ฟองระดับวงกลม (Circular Bubble) ขยับ หรือภาพเป้าในกล้องสั่นนานกว่าปกติหลังลมพัด

ทฤษฎี: ข้อต่อระหว่างขากับหัวขาตั้งต้องมีแรงเสียดทานพอดี หลวมไปทำให้หัวขาตั้งโยกและบิดตัว (Torsion) ตึงไปทำให้ขาเกิดแรงเครียดสะสมและค่อย ๆ คลายตัวหลังตั้งกล้องแล้ว ขาไม้มีปัญหานี้บ่อยกว่า เพราะเนื้อไม้หดตัวในหน้าแล้งทำให้สลักข้อต่อคลาย ส่วนขาอลูมิเนียมมักหลวมจากการสึกของบูชและตัวล็อก

วิธีตรวจ: กางขาตั้ง ยกขาข้างหนึ่งขึ้นให้อยู่แนวราบแล้วปล่อยมือ ขาที่ปรับถูกต้องควรค่อย ๆ ลดระดับลงช้า ๆ ไม่ร่วงลงทันทีและไม่ค้างนิ่งอยู่กับที่ ทำครบทั้งสามขา

วิธีแก้: ปรับสกรูข้อต่อด้วยประแจที่ให้มากับขาตั้งทีละน้อย แล้วทดสอบซ้ำ หมั่นตรวจทุกต้นฤดูฝนและต้นหน้าแล้งสำหรับขาไม้

3. ขาไม้บวมน้ำ ตัวล็อกขาติดหรือไม่ล็อก — เด่นในขาไม้

อาการ: ยืดขาตั้งไม่ออกหลังงานกลางฝน หรือขันตัวล็อกขาจนสุดแล้วขายังรูดลงเองเมื่อกดน้ำหนัก

ทฤษฎี: ไม้ดูดความชื้นแล้วพองตัวตามขวางเสี้ยนมากกว่าตามแนวยาวหลายเท่า ช่องสไลด์ของขาจึงคับ เมื่อไม้แห้งลงก็หดตัวจนตัวล็อกบีบไม่แน่น แม้ขาไม้คุณภาพดีจะเคลือบกันน้ำไว้ แต่เมื่อผิวเคลือบถลอกจากการใช้งาน น้ำจะซึมเข้าเนื้อไม้ได้

วิธีแก้: หลังโดนฝน เช็ดให้แห้งแล้วผึ่งในที่ร่มโดยยืดขาออกสุด ห้ามตากแดดจัดหรือเป่าลมร้อนเพราะไม้จะบิดงอ ซ่อมผิวเคลือบที่ถลอก และทดสอบกดน้ำหนักที่หัวขาตั้งทุกครั้งก่อนวางกล้อง ขาที่รูดลงเองแม้เพียงเล็กน้อยต้องเปลี่ยนตัวล็อกหรือส่งซ่อม

ข้อควรระวัง: ขาไม้ที่บิดงอแล้วจะทำให้หัวขาตั้งเอียงถาวร ช่างจะต้องใช้สกรูปรับระดับของกล้องมากเกินปกติจนเข้าใกล้ขอบช่วงชดเชยของคอมเพนเซเตอร์ (Compensator)

4. ขาตั้งทรุดตัวบนดินอ่อนระหว่างอ่านค่า (Tripod Settlement)

อาการ: งานระดับบนดินถมใหม่หรือหน้าดินเปียก ค่าต่างระดับของเที่ยวไปและเที่ยวกลับต่างกันเกินเกณฑ์อย่างมีทิศทางเดียวกันตลอด

ทฤษฎี: น้ำหนักกล้องและขาตั้งกดลงบนพื้นที่ปลายขาเพียงสามจุด ขาตั้งจึงค่อย ๆ จมลงตามเวลา ถ้าอ่าน BS ก่อน FS ทุกครั้ง แนวเล็งจะต่ำลงเล็กน้อยก่อนอ่าน FS ความผิดพลาดนี้เป็นความคลาดเคลื่อนเชิงระบบ (Systematic Error) ที่สะสมไปทุกช่วงต่อและไม่หายไปเมื่อเฉลี่ย ขาไม้ที่หนักกว่าจะจมมากกว่าเล็กน้อยบนดินเดียวกัน ส่วนขาอลูมิเนียมที่เบากว่ามีปัญหาด้านเสถียรภาพต่อแรงลมมากกว่า

เกณฑ์อ้างอิง: ข้อกำหนดงานระดับของ FGCS และแนวทางของ USACE EM 1110-1-1005 ใช้การวัดไป-กลับ (Double-Run) ร่วมกับเกณฑ์ค่าปิด เช่นงานชั้นที่สามราว 12 มม.√K (K = ระยะทางเป็นกิโลเมตร) การทรุดตัวของขาตั้งเป็นหนึ่งในสาเหตุหลักที่ทำให้เที่ยวไปและกลับไม่ลงกัน

วิธีแก้: เหยียบปลายขาตั้ง (Tripod Shoe) ให้จมลงถึงชั้นดินแน่นก่อนตั้งกล้อง บนดินอ่อนมากให้รองด้วยหมุดไม้ตอกหรือแผ่นรองปลายขา สลับลำดับอ่าน BF/FB และลดเวลาระหว่างการอ่านสองค่าให้สั้นที่สุด

5. เลือกชนิดขาตั้งไม่เหมาะกับงาน

อาการ: ช่างใช้ขาอลูมิเนียมน้ำหนักเบาในงานระดับละเอียดกลางแจ้งที่มีลมแรง หรือแบกขาไม้หนักเดินงานวางผังหลายสิบจุดต่อวันจนทีมเหนื่อยและตั้งกล้องลวก ๆ

ทฤษฎีและ Spec: ขาตั้งไม้สำหรับกล้องสำรวจจากผู้ผลิตหลักมีน้ำหนักราว 5–7 กก. มีมวลและการหน่วงการสั่นดี เหมาะกับงานระดับละเอียด งานตรวจการทรุดตัว (Settlement Monitoring) และงานที่ตั้งกล้องนาน ขาอลูมิเนียมมีน้ำหนักราว 3.5–5 กก. ทนความชื้นดีกว่า ขนย้ายง่าย เหมาะกับงานก่อสร้างทั่วไปที่ย้ายจุดบ่อย ทั้งสองแบบใช้หัวเกลียวมาตรฐาน 5/8"-11 จึงใช้กับกล้องระดับได้ทุกยี่ห้อ มาตรฐาน ISO 12858-2 กำหนดคุณลักษณะของขาตั้งกล้องสำรวจไว้ ส่วนการทดสอบความเที่ยงของกล้องระดับตาม ISO 17123-2 ก็กำหนดให้ตั้งกล้องบนขาตั้งที่มั่นคง เพราะผลทดสอบจะเชื่อถือไม่ได้หากขาตั้งไม่นิ่ง

วิธีแก้: แยกขาตั้งตามประเภทงาน งานระดับละเอียดใช้ขาไม้หรือขาหนัก งานก่อสร้างรายวันใช้ขาอลูมิเนียม และติดป้ายวันที่ตรวจข้อต่อไว้ที่ขาตั้งแต่ละตัว
