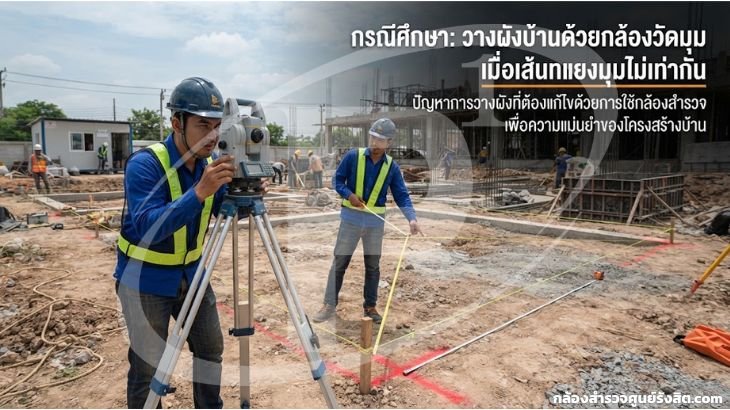

กรณีศึกษา: วางผังบ้านด้วยกล้องวัดมุม เมื่อเส้นทแยงมุมไม่เท่ากัน

1. สภาพงานและอาการที่ตรวจพบ

สภาพงาน: งานลักษณะที่พบบ่อยคือบ้านสองชั้นผังสี่เหลี่ยมผืนผ้าขนาดประมาณ 10 คูณ 12 เมตร วางผังด้วยกล้องวัดมุม (Theodolite) จากหมุดอ้างอิงริมถนน โดยตั้งแนวด้านยาวก่อน แล้วหมุนกล้อง 90 องศาเพื่อกางแนวด้านสกัด

อาการ: เมื่อวัดเส้นทแยงมุมทั้งสองเส้นเพื่อตรวจความเป็นสี่เหลี่ยมมุมฉาก ค่าที่ได้ต่างกันราว 20 มิลลิเมตร ทั้งที่ระยะแต่ละด้านวัดซ้ำแล้วตรงตามแบบ ความยาวเส้นทแยงมุมตามทฤษฎีของผังนี้คำนวณจาก

d = √(a² + b²)

เมื่อ a และ b คือความยาวด้านทั้งสอง ผังขนาด 10 คูณ 12 เมตร จึงต้องได้เส้นทแยงมุมประมาณ 15.620 เมตรเท่ากันทั้งสองเส้น

ข้อควรระวัง: ผลต่างของเส้นทแยงมุมบอกเพียงว่าผังไม่ได้ฉาก แต่ไม่ได้บอกว่ามุมไหนผิด การรื้อผังใหม่ทั้งชุดโดยไม่หาสาเหตุก่อน มักได้ผลเดิมซ้ำอีกรอบ เพราะต้นเหตุยังอยู่

2. แยกสาเหตุออกเป็นสองกลุ่มก่อนลงมือแก้

ทฤษฎี: ความคลาดเคลื่อนของผังมาจากสองกลุ่มเท่านั้น กลุ่มแรกคือวิธีทำงาน เช่น เล็งเป้าไม่ตรงจุด ตั้งกล้องไม่เข้าศูนย์ หรือดึงเทปหย่อน กลุ่มที่สองคือตัวกล้องเอง ซึ่งหมายถึงค่าคลาดเคลื่อนแนวเล็ง (collimation error) และค่าคลาดเคลื่อนของแกนหมุน (trunnion axis error) ที่เลื่อนไปจากค่าตั้งต้น

จุดตัดสินที่แยกสองกลุ่มนี้ออกจากกันได้ชัดที่สุดคือ ความคลาดเคลื่อนของวิธีทำงานจะกระจายแบบสุ่ม วัดซ้ำแล้วค่าเหวี่ยงคนละทิศ ส่วนความคลาดเคลื่อนของกล้องจะเอนไปทางเดิมทุกครั้ง

ขั้นตอน: วัดมุมฉากเดิมซ้ำสามรอบ โดยรื้อกล้องออกจากขาตั้งและตั้งใหม่ทุกรอบ ถ้าค่าที่ได้ทั้งสามรอบใกล้เคียงกันแต่ผิดจาก 90 องศาไปทางเดียวกัน แปลว่าปัญหาอยู่ที่กล้อง ไม่ใช่ที่คนวัด

3. ตรวจกล้องด้วยการวัดสองหน้าและคำนวณย้อนกลับ

ขั้นตอน: เล็งเป้าเดิมในตำแหน่งหน้ากล้องซ้าย อ่านค่ามุมราบ HL จากนั้นกลับกล้องทั้งแนวดิ่งและแนวราบ เล็งเป้าเดิมในตำแหน่งหน้ากล้องขวา อ่านค่า HR แล้วคำนวณ

2C = HL − (HR ± 180°)

ค่า 2C คือสองเท่าของความคลาดเคลื่อนแนวเล็ง การวัดสองหน้ากล้องแล้วเฉลี่ยจะตัดค่านี้ออกไปเอง ซึ่งเป็นเหตุผลที่งานวางผังควรอ่านสองหน้ากล้องเสมอ ไม่ใช่เฉพาะตอนสงสัย

การคำนวณย้อนกลับ: ความคลาดเคลื่อนเชิงมุมแปลงเป็นระยะได้จาก

e = D × θ / 206265

เมื่อ D คือระยะเป็นมิลลิเมตร และ θ คือมุมเป็นฟิลิปดา ที่ระยะ 12 เมตร มุมที่คลาดไป 60 ฟิลิปดา จะทำให้ปลายแนวเคลื่อนไปราว 3.5 มิลลิเมตร ตัวเลขนี้ช่วยตอบได้ทันทีว่าค่า 2C ที่วัดได้อธิบายผลต่างของเส้นทแยงมุมที่พบได้หรือไม่ ถ้าอธิบายไม่ได้ ต้องกลับไปมองที่วิธีทำงานแทน

เกณฑ์ยอมรับ: ค่าสัมบูรณ์ของ 2C ไม่ควรเกินราว 2 ถึง 3 เท่าของความละเอียดเชิงมุมที่ผู้ผลิตประกาศ กล้องวัดมุมในตลาดงานก่อสร้างมีความละเอียดเชิงมุมตามสเปกอยู่ในช่วงประมาณ 1 ถึง 7 ฟิลิปดา กล้อง 5 ฟิลิปดาจึงควรได้ค่า 2C ไม่เกินราว 10 ถึง 15 ฟิลิปดา วิธีทดสอบภาคสนามที่ใช้อ้างอิงเกณฑ์นี้เป็นชุดเดียวกับที่กำหนดใน ISO 17123-3

4. ขั้นตอนวางผังที่ป้องกันปัญหาซ้ำ

ขั้นตอน: ลำดับที่ควรใช้กับงานวางผังอาคารทุกครั้ง

• ตั้งกล้องเข้าศูนย์เหนือหมุดมุมแรก ปรับระดับด้วยฟองกลมและฟองยาว แล้วทดสอบด้วยการหมุน 180 องศา ฟองยาวต้องค้างที่เดิม
• เล็งหมุดปลายแนวด้านยาวในตำแหน่งหน้ากล้องซ้าย ตั้งค่ามุมเป็นศูนย์ แล้วหมุนไป 90 องศา ปักหมุดชั่วคราว
• กลับกล้องแล้วทำซ้ำในตำแหน่งหน้ากล้องขวา ปักหมุดชั่วคราวอีกจุด ตำแหน่งจริงของมุมฉากคือกึ่งกลางระหว่างหมุดชั่วคราวทั้งสอง
• วางมุมที่เหลือด้วยวิธีเดียวกัน แล้วปิดท้ายด้วยการวัดเส้นทแยงมุมทั้งสองเส้นเปรียบเทียบกัน

เทคนิคเสริม: ในงานผังเล็กที่เข้าถึงได้สะดวก สามารถตรวจความฉากซ้ำด้วยอัตราส่วนสามเหลี่ยม 3 4 5 โดยใช้ตัวคูณให้ได้ระยะจริงยาวที่สุดเท่าที่พื้นที่อำนวย เช่น 3 เมตร 4 เมตร และ 5 เมตร ยิ่งด้านยาว ความคลาดเคลื่อนของการวัดยิ่งมีน้ำหนักน้อยลง

ข้อควรระวัง: การกางมุมฉากจากหน้ากล้องเดียวคือจุดที่ทำให้เกิดปัญหาในกรณีศึกษานี้ เพราะความคลาดเคลื่อนแนวเล็งของกล้องถูกส่งต่อเข้าไปในผังโดยไม่มีอะไรหักล้าง และจะเอนไปทางเดิมทุกมุมที่กาง ทำให้ผังบิดเป็นสี่เหลี่ยมด้านขนานแทนที่จะเป็นสี่เหลี่ยมมุมฉาก

5. เกณฑ์ตรวจรับผังและสิ่งที่ควรบันทึกไว้

เกณฑ์ยอมรับ: งานวางผังอาคารพักอาศัยทั่วไป ยอมรับผลต่างของเส้นทแยงมุมได้ในระดับ 1 ส่วนใน 2,000 ของความยาวเส้นทแยงมุม ผังที่มีเส้นทแยงมุมราว 15.6 เมตร จึงยอมรับผลต่างได้ประมาณ 8 มิลลิเมตร ส่วนงานที่มีโครงสร้างสำเร็จรูปหรือระบบผนังสำเร็จต้องคุมให้แคบกว่านี้ตามที่ผู้ผลิตชิ้นส่วนกำหนด

ขั้นตอน: บันทึกค่า 2C ที่วัดได้ก่อนเริ่มงานและหลังจบงานไว้ในใบตรวจสอบ พร้อมระยะเส้นทแยงมุมทั้งสองเส้น เอกสารชุดนี้คือหลักฐานว่าผังถูกวางด้วยเครื่องมือที่อยู่ในเกณฑ์ และเป็นสิ่งที่ผู้ควบคุมงานขอดูเป็นอันดับแรกเมื่อมีข้อโต้แย้งเรื่องตำแหน่งอาคาร

ข้อควรระวัง: ผังที่ผ่านเกณฑ์เส้นทแยงมุมแล้วยังอาจผิดตำแหน่งทั้งชุดได้ ถ้าหมุดอ้างอิงตั้งต้นผิดหรือระยะร่นจากแนวเขตวัดพลาด ความฉากกับตำแหน่งเป็นคนละเรื่องกัน และต้องตรวจแยกกัน

✦ สรุปและคำแนะนำเชิงเทคนิค

บทเรียนจากกรณีนี้สรุปได้สามข้อ ข้อแรกคือผลต่างของเส้นทแยงมุมเป็นสัญญาณ ไม่ใช่คำวินิจฉัย ข้อที่สองคือการวัดซ้ำโดยรื้อกล้องตั้งใหม่ทุกรอบ เป็นวิธีที่ถูกที่สุดในการแยกว่าปัญหาอยู่ที่คนหรือที่เครื่องมือ และข้อที่สามคือการกางมุมสองหน้ากล้องแล้วใช้ค่ากึ่งกลาง ใช้เวลาเพิ่มไม่ถึงห้านาทีต่อมุม แต่ตัดต้นเหตุของกรณีศึกษานี้ออกไปทั้งหมด

ข้อสังเกตที่ควรจดจำคือ กล้องที่ค่าแนวเล็งเลื่อนไปแล้วยังทำงานได้ปกติทุกอย่าง ภาพคมชัด ตัวเลขขึ้นครบ ไม่มีสัญญาณเตือนใด ๆ สิ่งเดียวที่เปลี่ยนคือผังที่บิดไปทางเดิมทุกครั้ง ความคลาดเคลื่อนเชิงระบบจึงตรวจพบได้ด้วยขั้นตอนที่ตั้งใจตรวจเท่านั้น ไม่ใช่ด้วยการสังเกตระหว่างใช้งาน

เมื่อตรวจสองหน้ากล้องแล้วค่า 2C เกินเกณฑ์ หรือค่าที่ได้ในแต่ละรอบกระจายกว้างผิดปกติ กล้องตัวนั้นควรเข้าสอบเทียบก่อนนำไปใช้กับงานวางผังชุดต่อไป กล้องสำรวจศูนย์รังสิต ให้บริการสอบเทียบกล้องวัดมุม กล้องระดับ และกล้องประมวลผลรวม พร้อมออกรายงานผลการตรวจสำหรับแนบเอกสารส่งมอบงาน รวมถึงงานซ่อมปรับตั้งแกน จำหน่ายเครื่องมือทั้งมือหนึ่งและมือสอง และให้เช่าเครื่องสำรองระหว่างรอผล

━━━━━━━━━━━━━━━━━━━━
