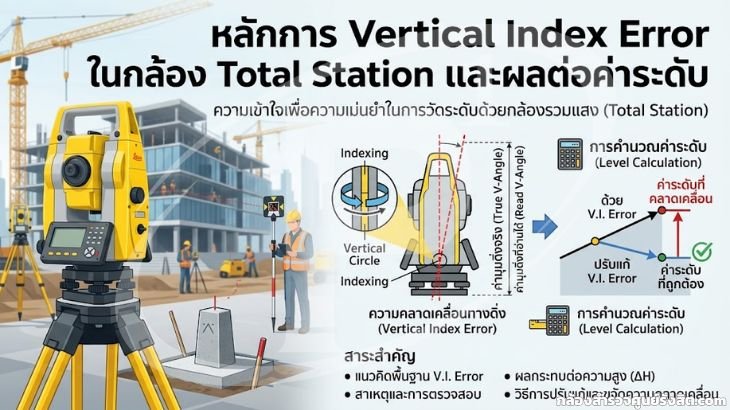

หลักการ Vertical Index Error ในกล้อง Total Station และผลต่อค่าระดับ

ความคลาดเคลื่อนของดัชนีมุมดิ่ง (Vertical Index Error) เป็นความคลาดที่คนใช้กล้องประมวลผลรวมเจอบ่อยที่สุดแต่พูดถึงน้อยที่สุด เพราะมันไม่แสดงตัวในค่ามุมราบและไม่ทำให้ค่าปิดวงรอบเสีย จึงผ่านการตรวจสอบตามปกติไปได้ทั้งหมด แต่มันไปโผล่ที่ค่าระดับซึ่งเป็นตัวเลขที่คนนำไปใช้ตัดสินความสูงของพื้นและระดับท่อ บทความนี้อธิบายหลักการตั้งแต่ที่มาจนถึงผลกระทบเชิงตัวเลข

1. ที่มาของความคลาดชนิดนี้

จานองศาดิ่งในกล้องประมวลผลรวมถูกออกแบบให้อ่านค่า 90 องศาพอดีเมื่อแนวเล็งอยู่ในแนวราบ และอ่าน 0 องศาเมื่อเล็งขึ้นตรงตามแนวดิ่ง ค่าที่อ่านได้นี้เรียกว่ามุมเซนิท (Zenith Angle) ตำแหน่งศูนย์ของจานถูกกำหนดโดยกลไกภายในที่อ้างอิงกับแนวดิ่งจริง

เมื่อกลไกนั้นเคลื่อนไปจากตำแหน่งที่ควรเป็น ค่าที่อ่านได้ทุกค่าจะบวกหรือลบด้วยค่าคงที่เท่ากันหมด ค่าคงที่นั้นคือดัชนีมุมดิ่งที่คลาด สังเกตว่ามันเป็นความคลาดเชิงระบบ ไม่ใช่ความคลาดแบบสุ่ม จึงไม่หายไปด้วยการวัดซ้ำหลายครั้งแล้วเฉลี่ย ต่างจากความคลาดของการอ่านที่ลดลงได้ด้วยจำนวนการวัด

สาเหตุที่พบบ่อยคือการขนย้ายบนถนนขรุขระ การวางกล่องกระแทก และการเปลี่ยนอุณหภูมิอย่างรวดเร็วจากห้องแอร์ออกไปกลางแดด ซึ่งทำให้ชิ้นส่วนภายในขยายตัวไม่เท่ากัน

2. สูตรหาค่าความคลาดจากการวัดสองหน้ากล้อง

ธรรมชาติของความคลาดชนิดนี้คือมีเครื่องหมายตรงข้ามกันเมื่อกลับหน้ากล้อง จึงหาค่าได้จากการส่องเป้าเดียวกันทั้งสองหน้า ในกล้องที่ไม่มีความคลาดเลย ผลรวมของมุมเซนิทสองหน้าจะเท่ากับ 360 องศาพอดี ดังนั้น

ค่าดัชนีมุมดิ่งที่คลาด = (มุมเซนิทหน้าซ้าย + มุมเซนิทหน้าขวา − 360°) ÷ 2

และมุมเซนิทที่แก้แล้วคำนวณจาก

มุมเซนิทที่ถูกต้อง = (มุมเซนิทหน้าซ้าย − มุมเซนิทหน้าขวา + 360°) ÷ 2

สองบรรทัดนี้อธิบายว่าทำไมการวัดสองหน้ากล้องจึงกำจัดความคลาดชนิดนี้ออกได้หมดโดยอัตโนมัติ ไม่ต้องรู้ค่า i ด้วยซ้ำ ผู้ที่วัดสองหน้าเป็นนิสัยจะไม่เคยเจอปัญหานี้ ส่วนผู้ที่วัดหน้าเดียวเพื่อความเร็วจะพาความคลาดนี้เข้าไปในข้อมูลทุกจุด

Procedure ที่ใช้ตรวจคือ ตั้งกล้องบนขาตั้งมั่นคง ปรับระดับให้สมบูรณ์ เลือกเป้าที่อยู่ห่างราว 50 ถึง 100 เมตร ที่มุมดิ่งใกล้แนวราบ อ่านมุมเซนิทหน้าซ้ายและหน้าขวา ทำซ้ำสามชุดแล้วเฉลี่ย

3. ผลกระทบเชิงตัวเลข และเหตุผลที่มันร้ายที่สุดตอนส่องแนวราบ

จุดนี้คือสิ่งที่หลายคนเข้าใจกลับกัน เมื่อวัดระยะลาดได้ค่า S และมุมเซนิท z ค่าที่กล้องคำนวณต่อคือ

ระยะราบ = S × sin(z)
ผลต่างระดับ = S × cos(z)

เมื่อ z คลาดไปเป็นมุม i ผลที่เกิดกับผลต่างระดับจะเท่ากับ S คูณ sin(z) คูณ i และผลที่เกิดกับระยะราบจะเท่ากับ S คูณ cos(z) คูณ i โดย i ต้องแปลงเป็นเรเดียนก่อน คือหารด้วย 206265 เมื่ออยู่ในหน่วยฟิลิปดา

แทนค่าให้เห็นภาพ ที่ระยะ 100 เมตร ด้วยความคลาด 30 ฟิลิปดา เมื่อส่องในแนวราบซึ่ง z เท่ากับ 90 องศา ค่า sin เท่ากับ 1 และ cos เท่ากับศูนย์ ผลคือค่าระดับคลาดราว 14.5 มิลลิเมตร ส่วนระยะราบแทบไม่คลาดเลย เมื่อส่องขึ้น 30 องศาจากแนวราบ ค่าระดับคลาดราว 12.6 มิลลิเมตร และระยะราบเริ่มคลาดราว 7.3 มิลลิเมตร และเมื่อส่องขึ้นชัน 60 องศา ค่าระดับคลาดเหลือราว 7.3 มิลลิเมตร ส่วนระยะราบคลาดขึ้นเป็นราว 12.6 มิลลิเมตร

สรุปเป็นหลักได้ว่า ความคลาดของดัชนีมุมดิ่งทำร้ายค่าระดับมากที่สุดในงานที่ส่องเกือบราบ ซึ่งคืองานถ่ายระดับด้วยกล้องประมวลผลรวมและงานเก็บรายละเอียดบนพื้นราบเกือบทั้งหมด กลับกันกับความคลาดของแกนราบที่ทำร้ายมากที่สุดตอนส่องชัน ทั้งสองตัวจึงต้องตรวจทั้งคู่ ไม่ใช่เลือกตรวจอย่างใดอย่างหนึ่ง

4. บทบาทของตัวชดเชยและสิ่งที่มันทำไม่ได้

กล้องประมวลผลรวมสมัยใหม่มีระบบชดเชยสองแกน (Dual-Axis Compensator) ซึ่งวัดความเอียงของแกนดิ่งตามสองทิศทางแล้วแก้ค่ามุมให้อัตโนมัติ ผู้ผลิตระบุช่วงการทำงานของตัวชดเชยไว้ราว 3 ถึง 6 ลิปดา และความแม่นยำในการตั้งตัวราว 0.5 ถึง 1 ฟิลิปดา

สิ่งที่ต้องเข้าใจคือ ตัวชดเชยแก้ผลของการที่แกนดิ่งไม่ดิ่งจริง ซึ่งเป็นคนละเรื่องกับตำแหน่งศูนย์ของจานองศาดิ่งที่เคลื่อนไป กล้องส่วนใหญ่จึงมีเมนูปรับแก้ค่าดัชนีแยกต่างหาก ซึ่งจะให้ส่องเป้าเดียวกันสองหน้าแล้วเก็บค่าชดเชยไว้ในหน่วยความจำ ค่าที่เก็บนี้จะถูกนำไปบวกลบกับทุกค่าที่อ่านได้หลังจากนั้น

ข้อควรระวัง: ค่าชดเชยที่เก็บไว้อาจถูกล้างเมื่ออัปเดตเฟิร์มแวร์หรือรีเซ็ตเครื่อง และในบางรุ่นการเปลี่ยนโปรไฟล์งานก็ทำให้กลับไปใช้ค่าตั้งต้นของโรงงาน ควรตรวจซ้ำทุกครั้งหลังทำสิ่งเหล่านี้

5. เกณฑ์ยอมรับและรอบการตรวจ

เกณฑ์ในทางปฏิบัติคือ ถ้าค่าที่คำนวณได้เกินราวสามเท่าของความแม่นยำเชิงมุมที่ผู้ผลิตประกาศ ควรถือว่าผิดปกติ กล้องความละเอียด 2 ฟิลิปดา ค่าเกิน 6 ฟิลิปดาก็ควรจัดการแล้ว ส่วนกล้อง 5 ฟิลิปดา เกณฑ์จะอยู่ราว 15 ฟิลิปดา

มาตรฐาน ISO 17123-5 กำหนดวิธีทดสอบภาคสนามสำหรับกล้องประมวลผลรวมไว้เป็นลำดับขั้นชัดเจน ทั้งจำนวนชุดการวัดและวิธีคำนวณค่าเบี่ยงเบนมาตรฐาน ทำให้ผลทดสอบแต่ละครั้งเทียบกันได้และเห็นแนวโน้มการเสื่อมสภาพ ส่วนงานที่ต้องแนบเอกสารรับรองเครื่องมือให้ผู้ว่าจ้าง ต้องใช้ห้องปฏิบัติการที่มีระบบคุณภาพตาม ISO/IEC 17025 ซึ่งจะระบุค่าความไม่แน่นอนของการวัดมาให้ด้วย

รอบการตรวจที่เหมาะสมคือ ก่อนเริ่มงานที่ต้องใช้ค่าระดับจากกล้องประมวลผลรวมทุกครั้ง ทันทีหลังขนย้ายทางไกลหรือกล้องถูกกระแทก และอย่างน้อยทุกเดือนสำหรับเครื่องที่ใช้งานประจำ ควรบันทึกค่าที่ตรวจได้ทุกครั้ง เพราะแนวโน้มของตัวเลขบอกได้มากกว่าค่าครั้งเดียว
