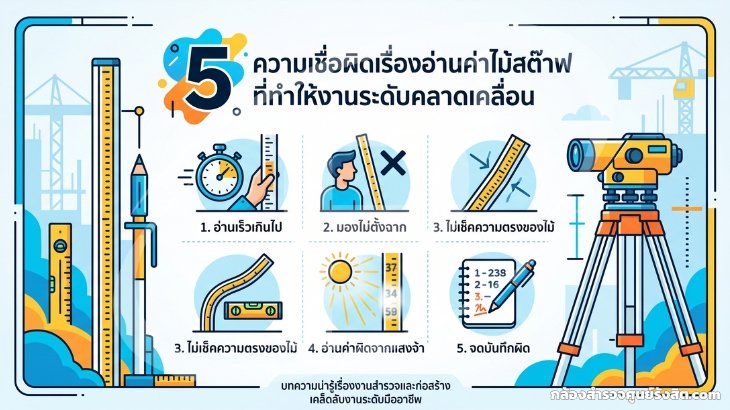

5 ความเชื่อผิดเรื่องอ่านค่าไม้สต๊าฟ ที่ทำให้งานระดับคลาดเคลื่อน

งานถ่ายระดับดูเรียบง่ายที่สุดในบรรดางานสำรวจ แต่เป็นงานที่ความคลาดเคลื่อนสะสมได้เงียบที่สุด เพราะความผิดพลาดส่วนใหญ่ไม่ได้โผล่มาเป็นตัวเลขแปลกตาในสมุดสนาม แต่ซ่อนอยู่ในหลักมิลลิเมตรของทุกครั้งที่อ่านไม้สต๊าฟ (Levelling Staff) พอวงรอบยาวขึ้น ค่าเล็ก ๆ เหล่านี้รวมกันจนค่าปิดวงรอบ (Closure Error) เกินเกณฑ์ โดยหาสาเหตุไม่เจอ ความเชื่อ 5 ข้อต่อไปนี้พบบ่อยทั้งในงานก่อสร้างบ้านและงานรังวัดทั่วไป และเป็นต้นเหตุของค่าระดับที่เพี้ยนทั้งที่กล้องไม่ได้เสียเลย

1. "อ่านถึงเซนติเมตรก็พอ ที่เหลือปัดเอา"

ขีดสเกลเล็กที่สุดบนไม้สต๊าฟลาย E ที่ใช้กันทั่วไปคือ 10 มิลลิเมตร หลักปฏิบัติของงานระดับกำหนดให้ประมาณค่าต่อไปอีกหนึ่งหลัก คือถึงระดับ 1 มิลลิเมตร หรือราวหนึ่งในสิบของขีดเล็กสุด การอ่านค่าจึงต้องได้ตัวเลขสี่หลัก เช่น 1.234 เมตร ไม่ใช่ 1.23 เมตร

เหตุผลอยู่ที่สเปกของเครื่องมือเอง มาตรฐาน ISO 17123-2 กำหนดวิธีทดสอบกล้องระดับภาคสนาม แล้วรายงานผลเป็นค่าเบี่ยงเบนมาตรฐานของความต่างระดับต่อระยะทาง 1 กิโลเมตร วัดไป-กลับ (standard deviation per km double run) ซึ่งกล้องระดับอัตโนมัติของผู้ผลิตหลักอยู่ในช่วงราว 0.7-2.5 มิลลิเมตรต่อกิโลเมตร ถ้าคุณอ่านค่าหยาบระดับ 5 มิลลิเมตร ตัวเลขสเปกนั้นก็หมดความหมาย เพราะความคลาดเคลื่อนจากคนอ่านใหญ่กว่าของกล้องหลายเท่า

ข้อควรระวังคือนิสัยปัดเศษเข้าหาเลขกลม ๆ เช่นเห็น 1.2374 แล้วจดเป็น 1.240 การปัดไปทางเดียวซ้ำ ๆ กลายเป็นความคลาดเคลื่อนเชิงระบบ (Systematic Error) ที่ไม่หักล้างกันเอง

2. "ภาพคมชัดแล้ว แปลว่าไม่มีพารัลแลกซ์"

พารัลแลกซ์ (Parallax) เกิดเมื่อภาพของไม้สต๊าฟไม่ตกบนระนาบเดียวกับเส้นใยกากบาท (Reticle) ภาพจึงดูคมพอใช้ได้ทั้งที่ยังมีพารัลแลกซ์เหลืออยู่ วิธีตรวจใช้เวลาไม่ถึงห้าวินาที คือขยับตาขึ้น-ลงขณะมองผ่านกล้อง ถ้าค่าที่เส้นใยตัดกับไม้ขยับตาม แปลว่ายังมีพารัลแลกซ์

ลำดับการปรับที่ถูกต้องมีสองขั้น ขั้นแรกหันกล้องไปทางพื้นหลังสว่างอย่างท้องฟ้าหรือกระดาษขาว แล้วหมุนวงแหวนตา (Eyepiece) จนเส้นใยดำคมที่สุด ขั้นที่สองจึงเล็งไม้สต๊าฟแล้วหมุนโฟกัสวัตถุ หลายคนข้ามขั้นแรกไป เพราะเข้าใจว่าโฟกัสวัตถุอย่างเดียวก็พอ

ที่ระยะเล็ง 30-50 เมตร พารัลแลกซ์ที่เหลือค้างเพียงเล็กน้อยทำให้ค่าที่อ่านเลื่อนได้ 1-3 มิลลิเมตร มากพอจะทำให้งานระดับชั้นละเอียดตกเกณฑ์ และเพราะสายตาแต่ละคนไม่เท่ากัน ถ้าเปลี่ยนคนอ่านกลางวงรอบต้องปรับวงแหวนตาใหม่ทุกครั้ง

3. "ตั้งไม้ตรงด้วยสายตาก็พอ ลูกน้ำไม่จำเป็น"

ข้อนี้คำนวณออกมาเป็นตัวเลขได้ตรง ๆ เมื่อไม้สต๊าฟเอียงไปจากแนวดิ่งเป็นมุม θ ค่าที่อ่านได้จะมากกว่าค่าจริงเสมอ ตามความสัมพันธ์

Δh = R (1 − cos θ)

โดย R คือค่าที่อ่านได้บนไม้ (เมตร) และ Δh คือส่วนเกินที่อ่านเกินมา เมื่อ θ มีค่าน้อยสามารถประมาณได้เป็น Δh ≈ R·θ²/2 เมื่อ θ อยู่ในหน่วยเรเดียน

ลองแทนค่าจริง ถ้าอ่านค่าที่ตำแหน่ง R = 2.000 เมตร ไม้เอียง 1 องศา จะได้ Δh = 0.30 มิลลิเมตร ไม้เอียง 2 องศา ได้ 1.22 มิลลิเมตร และไม้เอียง 3 องศา ได้ 2.74 มิลลิเมตร ความเอียง 3 องศามองด้วยตาเปล่าแทบไม่ออก แต่พอค่าที่อ่านสูงขึ้นไปที่ 3.000 เมตร ตัวเลขเดียวกันจะกลายเป็น 4.11 มิลลิเมตรทันที เพราะส่วนเกินแปรตามค่าที่อ่านโดยตรง

จุดที่อันตรายกว่าตัวเลขคือทิศทาง ไม้เอียงทำให้อ่านค่า "เกิน" เสมอ ไม่ว่าจะเอียงไปทางไหน จึงเป็นความคลาดเคลื่อนเชิงระบบเต็มตัว การกระจายค่าปิดวงรอบด้วยกฎเข็มทิศ (Compass Rule) ไม่ได้ทำให้มันหายไป แค่เกลี่ยให้ดูสวยขึ้น ทางแก้คือติดลูกน้ำกลม (Circular Bubble) ที่ไม้สต๊าฟ ความไวที่ผู้ผลิตทำขายทั่วไปอยู่ราว 8-10 ลิปดาต่อ 2 มิลลิเมตร คุมความเอียงให้ต่ำกว่า 0.5 องศาได้สบาย

4. "เล็งไกลหน่อยจะได้ตั้งกล้องน้อยครั้ง ค่าที่อ่านไม่ต่างกัน"

กล้องระดับอัตโนมัติในตลาดมีกำลังขยายราว 20x-32x ยิ่งระยะไกล ภาพขีดสเกลยิ่งบางลงและความสามารถในการแยกภาพยิ่งลดลง ความคลาดเคลื่อนจากการอ่านจึงโตขึ้นตามระยะโดยตรง

ปัจจัยที่หนักกว่านั้นคือการหักเหของแสงในชั้นอากาศใกล้ผิวดิน (Refraction) และการสั่นไหวของภาพจากความร้อน ซึ่งรุนแรงที่สุดเมื่อแนวเล็งลอดใกล้พื้นคอนกรีตหรือถนนลาดยางกลางวัน ด้วยเหตุนี้ข้อกำหนดงานระดับความละเอียดสูงอย่าง FGCS จึงจำกัดระยะเล็งสูงสุดตามชั้นงานไว้ตั้งแต่ราว 50 เมตรจนถึงราว 90 เมตร พร้อมกำหนดให้แนวเล็งสูงจากพื้นไม่น้อยกว่า 0.5 เมตร แนวทางเดียวกันนี้ปรากฏในคู่มืองานสำรวจของ USACE EM 1110-1-1005

อีกเรื่องที่มักถูกมองข้ามคือการทำระยะหลัง (Backsight) กับระยะหน้า (Foresight) ให้เท่ากัน เพราะเมื่อสองระยะเท่ากัน ความคลาดเคลื่อนของแนวเล็ง (Collimation Error) กับผลของความโค้งโลกและการหักเหจะหักล้างกันเองในแต่ละสถานี การเล็งไกลข้างหนึ่งแล้วใกล้อีกข้างหนึ่งจึงทำลายกลไกป้องกันตัวที่ดีที่สุดของงานระดับ

5. "ไม้สต๊าฟบุบนิดหน่อย ข้อต่อหลวมนิดหน่อย ไม่มีผล"

ไม้สต๊าฟอลูมิเนียมแบบยืดที่ใช้ในงานก่อสร้างทั่วไปยาว 3-5 เมตร ตัวไม้ที่บุบหรือคดทำให้สเกลไม่อยู่ในแนวเดียวกันตลอดความยาว ส่วนข้อต่อที่ไม่ล็อกจนสุดทำให้ท่อนบนเลื่อนลงมาไม่กี่มิลลิเมตร และค่านั้นเข้าไปอยู่ในทุกค่าที่อ่านจากท่อนบน

ฐานไม้ที่สึกให้ผลคล้ายกัน คือเกิดค่าคงที่ที่ฐาน (Index Error) ถ้าใช้ไม้ต้นเดียวตลอดวงรอบ และจำนวนครั้งของ Backsight เท่ากับ Foresight ค่าคงที่นี้จะหักล้างกันเองในผลรวม แต่ถ้าสลับไม้กลางวงรอบ หรือใช้ไม้คนละต้นระหว่าง BS กับ FS ค่านั้นจะค้างอยู่ในผลลัพธ์ทันที

ในทางปฏิบัติให้ทำสองอย่าง หนึ่งคือตรวจสเกลไม้เทียบกับเทปเหล็กที่ผ่านการสอบเทียบตามแนวทาง ISO/IEC 17025 อย่างน้อยปีละครั้ง สองคือใช้แผ่นรองหมุด (Frog หรือ Turning Plate) ทุกครั้งที่ตั้งไม้บนดินอ่อนหรือทราย กันไม่ให้ไม้จมระหว่างการอ่านค่าหลังกับค่าหน้า

✦ สรุปและคำแนะนำเชิงเทคนิค

ความคลาดเคลื่อนจากการอ่านไม้สต๊าฟส่วนใหญ่ไม่ใช่ความประมาท แต่เป็นนิสัยที่ไม่มีใครเคยตรวจสอบ สามข้อที่คุ้มค่าที่สุดเมื่อเทียบกับเวลาที่เสียไป คือ ปรับวงแหวนตาก่อนเริ่มงานทุกครั้งและทุกคน ติดลูกน้ำที่ไม้สต๊าฟแล้วบังคับให้คนถือไม้ใช้จริง และคุมระยะหลังกับระยะหน้าให้ต่างกันไม่เกิน 10 เปอร์เซ็นต์ในแต่ละสถานี

ส่วนการตรวจว่าปัญหาอยู่ที่คนหรืออยู่ที่กล้อง ใช้หลักง่าย ๆ คือ ถ้าค่าปิดวงรอบเปลี่ยนไปทุกครั้งที่วัดใหม่ ปัญหามักอยู่ที่วิธีอ่านและการตั้งไม้ แต่ถ้าค่าปิดวงรอบเบี้ยวไปในทิศทางเดิมเท่า ๆ กันทุกครั้ง แปลว่าเครื่องมือมีความคลาดเคลื่อนเชิงระบบอยู่ ให้ทำ Two-Peg Test ทันทีเพื่อยืนยัน

เมื่อผลทดสอบชี้ว่าแนวเล็งของกล้องเบี่ยงเกินเกณฑ์ หรือไม้สต๊าฟเริ่มคด ข้อต่อหลวม สเกลลบเลือนจนอ่านถึงมิลลิเมตรไม่ได้ การฝืนใช้ต่อคือการยอมรับค่าคลาดเคลื่อนเข้าไปในทุกงานที่เหลือ P1 Instrument รับสอบเทียบกล้องระดับพร้อมออกใบรับรองผล ปรับแก้แนวเล็งให้กลับเข้าเกณฑ์ และมีไม้สต๊าฟ ขาตั้ง พร้อมอุปกรณ์เสริมมาตรฐานให้เลือกครบ ปรึกษาทีมช่างก่อนตัดสินใจว่าควรสอบเทียบ ซ่อม หรือเปลี่ยนอุปกรณ์

━━━━━━━━━━━━━━━━━━━━
