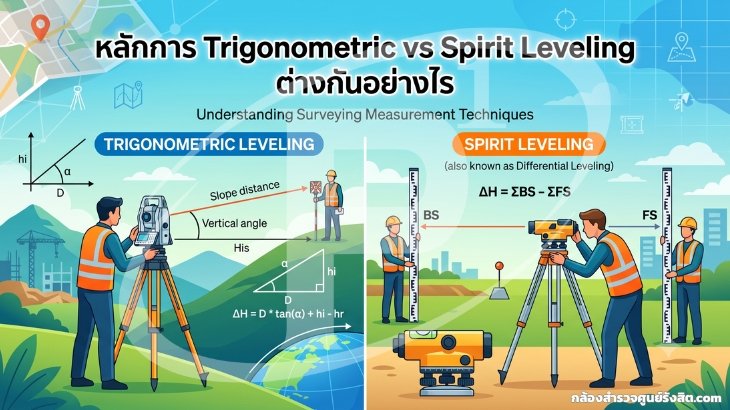

การถ่ายระดับ (Leveling) เป็นหัวใจของงานสำรวจก่อสร้าง ไม่ว่าจะเป็นการวางหมุดอ้างอิงระดับ (Benchmark) การควบคุมความสูงของฐานราก หรือการตรวจสอบการทรุดตัวของโครงสร้าง วิศวกรสำรวจมีเครื่องมือสองแนวทางหลักให้เลือกใช้ คือ Spirit Leveling ด้วยกล้องระดับอัตโนมัติ (Auto Level) และ Trigonometric Leveling ด้วยกล้องประมวลผลรวม (Total Station) ทั้งสองวิธีให้ผลลัพธ์เป็นค่าผลต่างระดับเหมือนกัน แต่มีหลักการทางฟิสิกส์ สูตรคำนวณ และลักษณะการสะสมความคลาดเคลื่อนที่แตกต่างกันโดยสิ้นเชิง การเข้าใจรากฐานเชิงทฤษฎีของทั้งสองแนวทางจึงช่วยให้เลือกใช้ได้อย่างถูกต้อง ประเมินคุณภาพของข้อมูลได้ตรงตามลักษณะงาน และหลีกเลี่ยงข้อผิดพลาดที่ส่งผลต่อการตรวจรับงานในภายหลัง
Spirit Leveling หรือ Differential Leveling อาศัยแนวเล็งแนวราบ (Horizontal Line of Sight) ที่กล้องระดับสร้างขึ้นด้วยชุด Compensator ซึ่งใช้หลักการแรงโน้มถ่วงปรับแนวเล็งให้ขนานกับระนาบระดับโดยอัตโนมัติ ผู้ปฏิบัติงานอ่านค่าบนไม้สต๊าฟ (Staff) ที่ตำแหน่งอ้างอิงและตำแหน่งเป้าหมาย แล้วนำผลต่างมาหาค่าระดับโดยตรง ไม่ต้องพึ่งการวัดมุมหรือระยะทาง
ทฤษฎีและสูตร: ผลต่างระดับ (Height Difference, ΔH) คำนวณจากค่าอ่านหลัง (Backsight, BS) ลบด้วยค่าอ่านหน้า (Foresight, FS)
ΔH = BS − FS
ค่าระดับปลายทาง (Reduced Level) จึงเท่ากับ RLใหม่ = RLเดิม + BS − FS เมื่อทำงานต่อเนื่องหลายช่วง (Setup) ค่าระดับจะถูกส่งต่อผ่านจุดเปลี่ยน (Turning Point) ทีละช่วงจนถึงจุดหมาย จุดเด่นคือค่าที่ได้มาจากแนวราบโดยตรง จึงมีความคลาดเคลื่อนเชิงระบบต่ำหากตั้งกล้องและอ่านค่าอย่างถูกวิธี
Tolerance/Spec: กล้องระดับอัตโนมัติทั่วไปมีความแม่นยำ Standard Deviation ต่อการวัดไป-กลับ 1 กิโลเมตร (Double-run) อยู่ในช่วงประมาณ ±0.7 ถึง ±2.5 มม. ตามรุ่นและระดับงาน โดยกล้องระดับงานทั่วไปมักอยู่ที่ราว ±1.5 ถึง ±2.5 มม. ขณะที่กล้องระดับความละเอียดสูง (Precise Level) พร้อมไม้สต๊าฟอินวาร์อาจถึงระดับ ±0.3 ถึง ±0.7 มม. เกณฑ์การทดสอบภาคสนามอ้างอิงมาตรฐาน ISO 17123-2 สำหรับกล้องระดับ ซึ่งกำหนดวิธี Two-Peg Test เพื่อประเมิน Collimation Error
ข้อควรระวัง: ต้องรักษาระยะ Backsight และ Foresight ให้สมดุล (Balanced) เพื่อกำจัดผลของ Collimation Error และความโค้งของโลก (Earth Curvature) นอกจากนี้ควรระวัง Parallax และการทรุดของขาตั้งกล้องบนพื้นนิ่ม ซึ่งเป็นแหล่งความคลาดเคลื่อนที่พบบ่อยในงานภาคสนาม
Trigonometric Leveling หาผลต่างระดับจากการวัดระยะลาด (Slope Distance, S) และมุมดิ่ง (Vertical Angle หรือ Zenith Angle) ด้วย Total Station แล้วคำนวณองค์ประกอบแนวดิ่งด้วยฟังก์ชันตรีโกณมิติ วิธีนี้ไม่จำเป็นต้องมีแนวเล็งแนวราบต่อเนื่อง จึงทำงานในภูมิประเทศที่ต่างระดับกันมากได้สะดวก
ทฤษฎีและสูตร: เมื่อวัดมุมดิ่งจากแนวราบ (α) ผลต่างระดับคำนวณได้จาก
ΔH = S · sin(α) + hi − ht
โดย hi คือความสูงกล้อง (Instrument Height) และ ht คือความสูงเป้าปริซึม (Target/Prism Height) หากเครื่องรายงานมุมในรูป Zenith Angle (Z) ซึ่งวัดจากแนวดิ่งลงมา จะใช้ S · cos(Z) แทนพจน์แรก การรวมค่า hi และ ht เข้าไปด้วยเป็นขั้นตอนสำคัญที่มักถูกลืมและทำให้ค่าระดับผิดไปทั้งชุด
Tolerance/Spec: Total Station มาตรฐานวัดมุมได้ในช่วงความละเอียด 1″ ถึง 5″ และวัดระยะด้วย EDM ในช่วงประมาณ ±(1–2 มม. + 2 ppm) ความแม่นยำระดับที่ได้จึงขึ้นกับระยะทางเป็นหลัก เมื่อระยะยาวขึ้น ความคลาดเคลื่อนเชิงมุมจะขยายผลต่อค่าระดับอย่างมีนัยสำคัญ การทดสอบสมรรถนะของเครื่องอ้างอิงมาตรฐาน ISO 17123-3 สำหรับการวัดมุม และ ISO 17123-4 สำหรับ EDM
ข้อควรระวัง: ที่ระยะไกลต้องแก้ค่าความโค้งของโลกและการหักเหของแสง (Curvature and Refraction) เพราะแนวเล็งไม่ใช่แนวราบจริง อีกทั้งควรวัดสองหน้ากล้อง (Two-Face) เพื่อลด Vertical Index Error ที่ส่งผลตรงต่อมุมดิ่ง
ความแตกต่างเชิงทฤษฎีที่สำคัญที่สุดคือรูปแบบการสะสมความคลาดเคลื่อน สำหรับ Trigonometric Leveling ความคลาดเคลื่อนสัมพันธ์กับระยะทางโดยตรง จากการหาอนุพันธ์ของสูตร ความไม่แน่นอนของค่าระดับเนื่องจากความไม่แน่นอนของมุม (σα) ประมาณได้เป็น
σΔH ≈ S · cos(α) · σα
หมายความว่ายิ่งระยะ S ยาว ความคลาดเคลื่อนยิ่งขยายเป็นสัดส่วนตรง เช่น ที่ระยะ 200 เมตร ความไม่แน่นอนของมุมเพียง 5″ (ประมาณ 0.0000242 เรเดียน) จะทำให้ค่าระดับคลาดเคลื่อนได้ในระดับหลายมิลลิเมตร ในทางกลับกัน Spirit Leveling มีความคลาดเคลื่อนสะสมตามจำนวนช่วง (Setup) และรากที่สองของจำนวนสถานี ไม่ใช่ตามระยะเชิงมุม จึงคงความแม่นยำสูงได้แม้ในงานที่ต้องการเกณฑ์เข้มงวด
ข้อควรระวัง: การประเมิน Closure Error ควรทำทุกครั้งเพื่อยืนยันคุณภาพ โดยเปรียบเทียบกับเกณฑ์ Class ของงาน หากค่าปิดวงเกินเกณฑ์ต้องตรวจสอบและวัดซ้ำก่อนนำข้อมูลไปใช้
Spirit Leveling เหมาะกับงานที่ต้องการความแม่นยำสูงในแนวราบ เช่น การวาง Benchmark งานตรวจสอบการทรุดตัว (Settlement Monitoring) การถ่ายระดับงานชลประทานที่ความชันน้อย และงาน Precise Leveling ระดับ First-Order ที่กำหนดเกณฑ์เข้มงวด ส่วน Trigonometric Leveling เหมาะกับพื้นที่ลาดชัน ภูมิประเทศที่เดินไม้สต๊าฟลำบาก การถ่ายระดับข้ามหุบเขา ถ่ายระดับขึ้นอาคารสูง หรือลงบ่อลึกที่วางแนวราบต่อเนื่องไม่ได้ นอกจากนี้ Trigonometric Leveling ยังผสานเข้ากับการวัดพิกัดในงานเดียวได้ ช่วยลดเวลาทำงานเมื่อไม่ต้องการความละเอียดสูงสุด
Tolerance/Spec: มาตรฐาน USACE EM 1110-1-1005 และแนวทางของ FIG แนะนำให้เลือกวิธีตาม Accuracy Class ที่กำหนดในสัญญางาน โดยระบุจำนวนครั้งการวัดซ้ำ ระยะสูงสุดต่อช่วง และเกณฑ์ยอมรับ (Acceptance Criteria) ให้ชัดเจนก่อนเริ่มงานภาคสนาม เพื่อให้ผลลัพธ์สอดคล้องกับข้อกำหนดและตรวจสอบย้อนกลับได้
