หลักการ Horizontal Collimation Error ในกล้องวัดมุม Theodolite

เมื่อกล้องวัดมุม (Theodolite) ให้ค่ามุมราบที่ไม่คงที่ระหว่างการเล็งซ้ำ ปัญหามักไม่ได้อยู่ที่ผู้วัด แต่อยู่ที่ความคลาดเคลื่อนเชิงระบบภายในตัวกล้องเอง หนึ่งในความคลาดเคลื่อนที่สำคัญที่สุดคือความคลาดเคลื่อนของแนวเล็งในแนวราบ (Horizontal Collimation Error) การเข้าใจทฤษฎีเบื้องหลังจะช่วยให้ช่างสำรวจตีความค่าที่วัดได้อย่างถูกต้องและเลือกวิธีลดผลกระทบได้เหมาะสม บทความนี้อธิบายหลักการ ที่มา และคณิตศาสตร์ที่เกี่ยวข้องอย่างเป็นระบบ

1. นิยามของ Horizontal Collimation Error

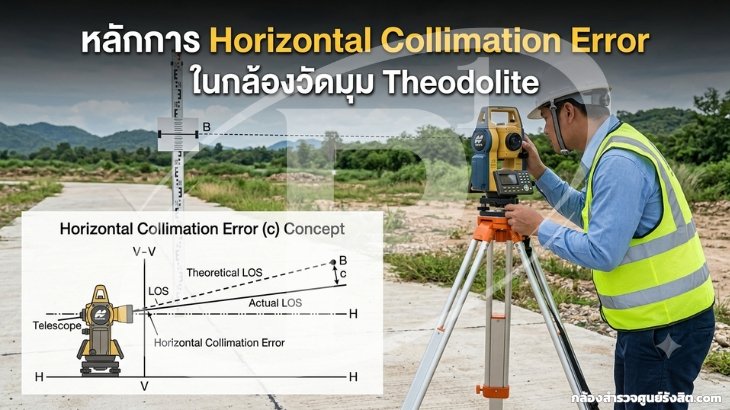

ความคลาดเคลื่อนของแนวเล็งในแนวราบ (Horizontal Collimation Error หรือ c) คือมุมที่แนวเล็ง (Line of Sight) ไม่ตั้งฉากกับแกนหมุนแนวราบ (Horizontal Axis หรือ Trunnion Axis) ในอุดมคติ แนวเล็งต้องกวาดเป็นระนาบดิ่งที่สมบูรณ์เมื่อกล้องหมุนขึ้นลง แต่หากเลนส์และเส้นเล็ง (Reticle) เยื้องไปจากแนวที่ควรจะเป็น แนวเล็งจะกวาดเป็นกรวย (Cone) แทนที่จะเป็นระนาบ ทำให้ค่ามุมราบที่อ่านได้คลาดเคลื่อน

2. ที่มาของความคลาดเคลื่อน

สาเหตุหลักมาจากตำแหน่งของเส้นใยเล็ง (Crosshair) ที่ไม่ตรงศูนย์กลางเชิงแสงของกล้องส่องทางไกล (Telescope) ซึ่งอาจเกิดจากการกระแทก การขนย้ายที่ไม่ระมัดระวัง หรือการเปลี่ยนแปลงอุณหภูมิสะสมเป็นเวลานาน ข้อควรระวัง: Collimation Error เป็นความคลาดเคลื่อนเชิงระบบ (Systematic Error) จึงไม่สามารถลดได้ด้วยการวัดซ้ำหน้าเดียวหลาย ๆ ครั้ง เพราะค่าจะเบี่ยงไปทางเดียวกันทุกครั้ง

3. ผลกระทบต่อค่ามุมราบและสูตรที่เกี่ยวข้อง

ผลของ Collimation Error ต่อค่ามุมราบที่อ่านได้จะแปรผันตามมุมดิ่ง (Vertical Angle) ของเป้า ตามความสัมพันธ์:

ΔHz = c / cos(V)

เมื่อ ΔHz = ค่าผิดพลาดของมุมราบ, c = ค่า Collimation Error และ V = มุมดิ่งของเป้า จะเห็นว่าเมื่อเล็งเป้าที่มุมดิ่งสูง (V เข้าใกล้ 90°) ค่า cos(V) จะเล็กลงและผลของ c จะขยายตัวอย่างรวดเร็ว นี่คือเหตุผลที่งานเล็งเป้าที่สูงชันต้องการกล้องที่ Collimation Error ต่ำเป็นพิเศษ

4. ทำไมการวัดสองหน้ากล้องจึงกำจัดผลกระทบได้

เมื่อวัดหน้ากล้องซ้าย (Face Left) และหน้ากล้องขวา (Face Right) ค่า Collimation Error จะปรากฏด้วยเครื่องหมายตรงข้ามกันในทั้งสองหน้า การเฉลี่ยค่ามุมราบจากสองหน้าจึงหักล้างผลของ c ออกไปตามหลักการ ซึ่งเป็นรากฐานของการวัดมุมที่เชื่อถือได้ กรอบการทดสอบภาคสนามตามมาตรฐาน ISO 17123-3 ก็ใช้แนวคิดการวัดหลายชุดทั้งสองหน้าในการประเมินค่าเบี่ยงเบนมาตรฐานของเครื่องวัดมุม

5. เกณฑ์และช่วงค่าตามระดับความแม่นยำ

กล้องวัดมุมและ Total Station ในตลาดจำแนกตามความแม่นยำเชิงมุมเป็นหลัก โดยผู้ผลิตหลักระบุค่าในช่วงประมาณ 1″ ถึง 7″ ตามรุ่นและระดับงาน กล้องที่ยังไม่ได้สอบเทียบอาจมี Collimation Error สะสมเกินค่าที่ระบุ ทำให้ค่าที่วัดได้ไม่สอดคล้องกับสเปกที่โฆษณาไว้ ข้อควรระวัง: อย่าประเมินคุณภาพกล้องจากตัวเลขสเปกเพียงอย่างเดียว หากไม่มีผลการสอบเทียบล่าสุดรองรับ
