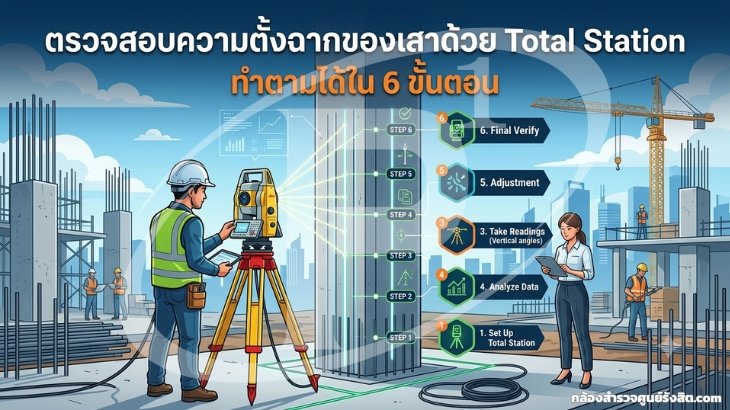

ตรวจสอบความตั้งฉากของเสาด้วย Total Station ทำตามได้ใน 6 ขั้นตอน

การควบคุมความตั้งฉาก (Verticality) ของเสาคอนกรีตหรือเสาเหล็กเป็นงานที่ผู้รับเหมามองข้ามไม่ได้ เพราะค่าเอียงสะสมเพียงไม่กี่มิลลิเมตรต่อชั้นสามารถทำให้แนวศูนย์กลางอาคารคลาดเคลื่อนจนเกิดปัญหาการประกอบโครงสร้างในชั้นบน กล้องประมวลผลรวม (Total Station) ให้แนวทางการตรวจสอบที่วัดซ้ำได้ (repeatable) และบันทึกเป็นตัวเลขได้ ต่างจากการหยั่งลูกดิ่ง (Plumb Bob) ที่ไวต่อแรงลมและความรู้สึกของผู้วัด บทความนี้เรียบเรียงขั้นตอนภาคสนามให้ทำตามได้จริงพร้อมเกณฑ์ยอมรับตามแนวทางมาตรฐาน

1. เตรียมกล้องและตั้งค่าก่อนวัด (Setup)

ตั้งกล้องบนขาตั้ง (Tripod) ที่มั่นคง ห่างจากเสาประมาณ 1.5-2 เท่าของความสูงเสา เพื่อลดมุมเงย (Vertical Angle) ที่ชันเกินไป ปรับระดับฟองอากาศอิเล็กทรอนิกส์ (Electronic Bubble) ให้อยู่ในช่วง ±10″ และตั้งค่าชดเชยบรรยากาศ (Atmospheric Correction) ตามอุณหภูมิและความกดอากาศจริง ข้อควรระวัง: หากตั้งกล้องใกล้เกินไป มุมเงยที่ชันจะขยายผลของ Vertical Index Error ทันที

2. เล็งจุดอ้างอิงบนและล่างของเสา

เล็งไปที่ขอบเสาด้านเดียวกัน โดยกำหนดจุดล่าง (ใกล้ฐาน) และจุดบน (ใกล้ยอด) ให้อยู่บนแนวดิ่งเดียวกันของหน้าเสา อ่านค่ามุมราบ (Horizontal Angle) ทั้งสองจุด ค่าเบี่ยงเบนเชิงมุมระหว่างจุดบนกับจุดล่างเมื่อคูณด้วยระยะจะได้ระยะเอียงในแนวขวาง

3. คำนวณระยะเอียงจากมุมที่วัดได้

ระยะเอียงในแนวราบคำนวณจากผลต่างมุมราบและระยะทางถึงเสา ตามความสัมพันธ์:

ΔH = D × tan(Δθ)

เมื่อ ΔH = ระยะเอียงแนวราบ, D = ระยะราบจากกล้องถึงเสา และ Δθ = ผลต่างมุมราบระหว่างจุดบนและจุดล่าง สำหรับค่ามุมเล็ก ๆ สามารถประมาณเป็น ΔH ≈ D × Δθ(rad) ได้ ข้อควรระวัง: ตรวจสอบหน่วยของมุมให้เป็นเรเดียนก่อนแทนค่า

4. วัดสองหน้ากล้อง (Two-Face Measurement)

ทำการวัดทั้งหน้ากล้องซ้าย (Face Left) และหน้ากล้องขวา (Face Right) แล้วเฉลี่ยค่า เพื่อกำจัดอิทธิพลของ Horizontal Collimation Error และ Trunnion Axis Tilt ที่เป็นความคลาดเคลื่อนเชิงระบบ (Systematic Error) การเฉลี่ยสองหน้าคือหัวใจของงานแม่นยำสูง และเป็นหลักการที่อ้างอิงได้ตามกรอบการทดสอบภาคสนามของ ISO 17123-3 สำหรับ Theodolite และเครื่องวัดมุมในตระกูลเดียวกัน

5. เกณฑ์ยอมรับและ Tolerance

งานเสาโครงสร้างทั่วไปมักกำหนดค่าเอียงยอมรับไม่เกิน H/500 ถึง H/1000 ของความสูงเสา (H) โดยงานที่ต้องการความแม่นยำสูงจะใช้เกณฑ์ที่เข้มขึ้น กล้อง Total Station ระดับงานก่อสร้างทั่วไปมีความแม่นยำเชิงมุมในช่วง 2″ ถึง 5″ ตามสเปกของผู้ผลิตหลัก ซึ่งเพียงพอต่อการตรวจ Verticality ในงานอาคารทั่วไป ข้อควรระวัง: อย่านำเกณฑ์ของงานเครื่องจักรอุตสาหกรรมมาใช้กับงานอาคารเพราะจะเข้มเกินความจำเป็น

6. บันทึกผลและทวนสอบ

บันทึกค่ามุม ระยะ และระยะเอียงที่คำนวณได้ พร้อมระบุหน้ากล้อง เวลา และสภาพอากาศ ควรทวนสอบเสาต้นเดิมซ้ำอย่างน้อยหนึ่งครั้งเพื่อประเมินความสามารถในการวัดซ้ำ (Repeatability) หากผลต่างระหว่างสองครั้งเกินครึ่งหนึ่งของค่ายอมรับ ให้ตรวจสอบการตั้งกล้องและสภาพหมุดใหม่
