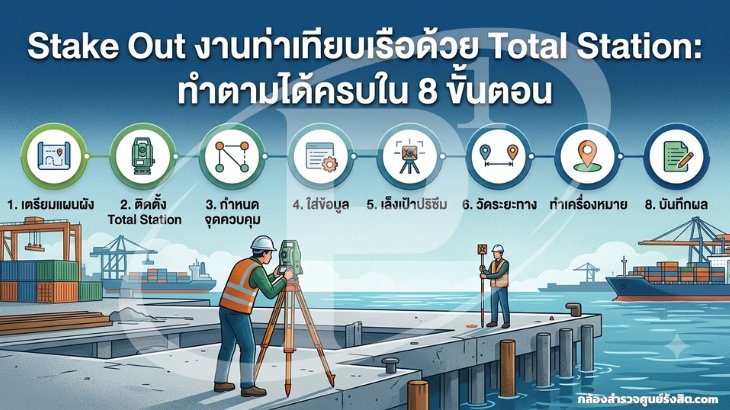

Stake Out งานท่าเทียบเรือด้วย Total Station: ทำตามได้ครบใน 8 ขั้นตอน

งานก่อสร้างท่าเทียบเรือเป็นงานที่ท้าทายที่สุดงานหนึ่งสำหรับช่างสำรวจ (Surveyor) เพราะพื้นที่ทำงานส่วนใหญ่อยู่เหนือผิวน้ำ หมุดควบคุม (Control Point) ตั้งได้เฉพาะบนบก และต้องถ่ายค่าพิกัดออกไปยังโครงสร้างกลางน้ำที่มีระยะไกลและสั่นไหวจากคลื่นลม การวาง Stake Out ด้วยกล้อง Total Station จึงต้องอาศัยลำดับขั้นตอนที่รัดกุม ตั้งแต่การควบคุมความคลาดเคลื่อนของโครงข่ายไปจนถึงการตรวจสอบซ้ำ บทความนี้เรียบเรียงเป็น 8 ขั้นตอนที่นำไปปฏิบัติในสนามได้จริง

1. ตรวจสอบและถ่ายค่าโครงข่ายควบคุม (Control Network)

ก่อนเริ่มวางแนวใด ๆ ต้องมีหมุดควบคุมบนบกอย่างน้อย 3 หมุดที่ทราบค่าพิกัด (Coordinate) เพื่อทำ Resection หรือ Free Station ได้ ควรจัดวางหมุดให้มุมสกัด (Intersection Angle) อยู่ในช่วง 30°–120° เพื่อให้รูปทรงเรขาคณิตของการบรรจบแข็งแรง ตามแนวทางของ FIG และคู่มืองานวิศวกรรมสำรวจ USACE EM 1110-1-1004 ที่แนะนำให้ควบคุมงานท่าเรือด้วยโครงข่ายชั้นสูง

ข้อควรระวัง: อย่าใช้หมุดที่ตั้งบนดินอ่อนริมตลิ่ง เพราะการทรุดตัว (Settlement) จะทำให้ค่าพิกัดเคลื่อนโดยไม่รู้ตัว

2. ตั้งกล้องและปรับระดับให้นิ่งสนิท

ตั้งกล้องบนขาตั้ง (Tripod) ที่กางบนพื้นแข็ง ปรับระดับด้วยฟองอากาศอิเล็กทรอนิกส์ (Electronic Bubble) ให้ค่าความเอียงเข้าใกล้ศูนย์ จากนั้นตั้งค่าแก้บรรยากาศ (Atmospheric Correction) เป็นหน่วย ppm ตามอุณหภูมิและความดันจริง เพราะระยะเล็งข้ามน้ำที่ยาวจะขยายผลของการหักเหแสงอย่างชัดเจน

ค่าแก้ระยะจากอุณหภูมิและความดันคำนวณได้จาก:

ppm = 273.8 − [ (0.2900 × P) / (1 + 0.00366 × t) ]

โดย P คือความดันบรรยากาศ (hPa) และ t คืออุณหภูมิ (°C) ค่านี้ป้อนเข้ากล้องเพื่อชดเชยระยะ EDM ให้ถูกต้อง

3. ตั้งสถานีด้วย Resection หรือ Free Station

เมื่อวางกล้องในตำแหน่งที่มองเห็นทั้งหมุดควบคุมและพื้นที่ก่อสร้าง ให้เล็งหมุดควบคุมอย่างน้อย 3 จุดแบบสองหน้ากล้อง (Two-Face) เพื่อคำนวณพิกัดสถานีแบบ Free Station กล้อง Total Station ระดับงานก่อสร้างจากผู้ผลิตหลักโดยทั่วไปมีความละเอียดเชิงมุม (Angular Accuracy) ในช่วง 1″–5″ และความแม่นระยะ EDM ในช่วงประมาณ ±(1.5–2 mm + 2 ppm) ซึ่งเพียงพอต่องานท่าเทียบเรือ

Tolerance: ควรควบคุมค่าคลาดเคลื่อนหลังการปรับแก้ (Residual) ของสถานีให้ไม่เกิน ±3–5 mm ก่อนเริ่มวางแนว

4. คำนวณและเรียกจุด Stake Out

ป้อนพิกัดออกแบบของเสาเข็ม เสาโครงสร้าง และแนว Fender ลงในกล้อง หรือถ่ายโอน (Transfer) จากไฟล์งานสำรวจ ตรวจสอบระบบพิกัดให้ตรงกับแบบก่อสร้าง (เช่น UTM หรือระบบพิกัดโครงการ) ระบบจะคำนวณมุมราบและระยะราบไปยังจุดเป้าหมายให้อัตโนมัติ

5. วางแนวเสาเข็มกลางน้ำและตรวจสอบซ้ำ

เล็งปริซึม (Prism) ที่ติดบนแนวเสาเข็มหรือแพงาน แล้วสั่งกล้องนำทางเข้าหาพิกัดเป้าหมาย ทุกจุดสำคัญต้องวัดซ้ำแบบสองหน้ากล้องเพื่อลดค่าคลาดเคลื่อนเชิงมุม (Collimation Error) ระยะเล็งไกลกว่า 200 m ควรใช้ปริซึมเดี่ยวคุณภาพสูงและตั้งค่าคงที่ปริซึม (Prism Constant) ให้ตรงยี่ห้อ

ข้อควรระวัง: คลื่นทำให้แพงานแกว่ง ให้จับจังหวะยิงค่าเมื่อฟองอากาศของปริซึมนิ่งที่สุด และเฉลี่ยหลายค่าเพื่อกันความผิดพลาดสุ่ม

6. ควบคุมระดับสัมพันธ์กับน้ำขึ้นน้ำลง

งานท่าเรืออ้างอิงระดับกับ Chart Datum หรือ MSL การถ่ายระดับ (Height) ด้วย Total Station ต้องผูกกับหมุดระดับบนบกที่มั่นคง และบันทึกเวลาวัดเทียบกับตารางน้ำ เพื่อให้ As-Built สอดคล้องกับระดับออกแบบ

7. บันทึกและสำรองข้อมูลภาคสนาม

ส่งออกข้อมูลจุดที่วางเสร็จทุกช่วงพัก สำรอง (Backup) ลงหน่วยความจำสำรองเพื่อกันข้อมูลสูญหายกลางงาน การจดบันทึกสภาพอากาศและหมายเลขหมุดช่วยให้ตรวจย้อนกลับได้เมื่อพบข้อสงสัย

8. ตรวจสอบ As-Built หลังติดตั้ง

หลังหล่อหรือปักโครงสร้างเสร็จ ให้กลับมายิงค่าพิกัดจริงเทียบกับแบบ คำนวณค่าเบี่ยงเบน (Deviation) ในแนวราบและแนวดิ่ง แล้วจัดทำรายงาน As-Built เพื่อยืนยันว่าค่าอยู่ในเกณฑ์ยอมรับของโครงการ
