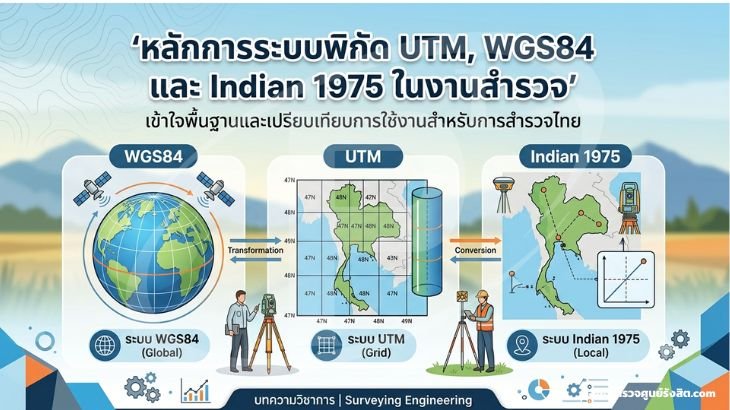

หลักการระบบพิกัด UTM, WGS84 และ Indian 1975 ในงานสำรวจ

ในงานสำรวจรังวัดด้วยกล้องประมวลผลรวม (Total Station) ค่าพิกัดที่วัดได้จะมีความหมายก็ต่อเมื่อระบุได้ว่าอ้างอิงระบบพิกัด (Coordinate System) ใด การเข้าใจหลักการของพื้นหลักฐาน (Datum) อย่าง WGS84 และ Indian 1975 ควบคู่กับระบบฉายแผนที่แบบ UTM (Universal Transverse Mercator) จึงเป็นพื้นฐานสำคัญที่ป้องกันความคลาดเคลื่อนเชิงตำแหน่งที่อาจสูงถึงหลายร้อยเมตรหากใช้ Datum ผิด บทความนี้อธิบายทฤษฎีและความสัมพันธ์ของทั้งสามระบบอย่างเป็นลำดับ

1. พื้นหลักฐาน (Datum) คืออะไร และทำไมจึงสำคัญ

Datum คือชุดของพารามิเตอร์ที่นิยามรูปทรงรีอ้างอิง (Reference Ellipsoid) และตำแหน่งของมันเทียบกับโลกจริง ค่าพิกัดภูมิศาสตร์ (Latitude/Longitude) ของจุดเดียวกันจะต่างกันเมื่ออ้างอิงคนละ Datum

WGS84 (World Geodetic System 1984) เป็น Datum ระดับโลกแบบ Geocentric ที่มีจุดศูนย์กลางรีตรงกับจุดศูนย์กลางมวลของโลก เป็นระบบที่ระบบนำทางสมัยใหม่ใช้อ้างอิง ส่วน Indian 1975 เป็น Datum ท้องถิ่น (Local Datum) ที่ออกแบบให้รูปทรงรี Everest แนบกับพื้นผิวภูมิภาคเอเชียใต้และเอเชียตะวันออกเฉียงใต้ ซึ่งงานรังวัดที่ดินและแผนที่ราชการของไทยจำนวนมากยังอ้างอิงระบบนี้

ข้อควรระวัง: การสับสนระหว่าง WGS84 กับ Indian 1975 โดยไม่แปลง Datum ทำให้ตำแหน่งคลาดเคลื่อนอย่างมีนัยสำคัญ จึงต้องระบุ Datum ในเอกสารงานทุกครั้ง

2. รูปทรงรีอ้างอิงและพารามิเตอร์พื้นฐาน

รูปทรงรีนิยามด้วยกึ่งแกนเอก (Semi-major axis: a) และค่าการแฟบ (Flattening: f) โดย WGS84 ใช้ a = 6,378,137 เมตร และ 1/f ≈ 298.257223563 ขณะที่ Indian 1975 อ้างอิงรูปทรงรี Everest 1830 ที่มีค่า a และ f ต่างออกไป ความเยื้องศูนย์ (Eccentricity) คำนวณได้จาก:

e² = 2f − f²

ค่า e² นี้ใช้ในสมการแปลงพิกัดภูมิศาสตร์ไปเป็นพิกัดฉาก ความแตกต่างของรูปทรงรีระหว่างสอง Datum คือสาเหตุหลักที่ทำให้ค่าพิกัดไม่ตรงกันหากไม่แปลงระบบ

3. ระบบฉายแผนที่ UTM และโซนของประเทศไทย

UTM เป็นระบบฉายแบบ Transverse Mercator ที่แบ่งโลกออกเป็น 60 โซน โซนละ 6 องศาลองจิจูด แต่ละโซนมีเส้นเมริเดียนกลาง (Central Meridian) เป็นแกนอ้างอิง ประเทศไทยครอบคลุมโซน 47 และ 48 เพื่อเลี่ยงค่าพิกัดติดลบ จึงกำหนดค่าสมมุติทางตะวันออก (False Easting) ที่เส้นเมริเดียนกลางเท่ากับ 500,000 เมตร

หลักการ: ค่า Easting และ Northing ใน UTM เป็นพิกัดฉากบนระนาบ ทำให้คำนวณระยะและทิศทางในงาน Total Station ได้สะดวก แต่ต้องจำว่าค่าพิกัดผูกกับโซนและ Datum เสมอ การข้ามรอยต่อโซนต้องจัดการเป็นพิเศษ

ในทางปฏิบัติ ค่า Northing ของพื้นที่ในซีกโลกเหนืออย่างประเทศไทยจะนับจากเส้นศูนย์สูตรขึ้นมาโดยตรง ขณะที่บางมาตรฐานกำหนดค่าสมมุติทางเหนือ (False Northing) สำหรับซีกโลกใต้ การเลือกโซนที่ถูกต้อง (47 หรือ 48 สำหรับไทย) จึงสำคัญ เพราะหากตั้งค่าโซนผิด ค่าพิกัดที่ได้จะคลาดเคลื่อนเป็นระบบและตรวจจับได้ยากเมื่อนำไปรวมกับข้อมูลชุดอื่น

4. มาตราส่วนของการฉายและ Scale Factor

การฉายแบบ Transverse Mercator มีการบิดเบือนมาตราส่วน (Scale Distortion) ที่ขึ้นกับระยะห่างจากเส้นเมริเดียนกลาง UTM กำหนด Scale Factor ที่เส้นเมริเดียนกลางเท่ากับ 0.9996 เพื่อเฉลี่ยความคลาดเคลื่อนทั่วทั้งโซน ระยะกริด (Grid Distance) สัมพันธ์กับระยะบนรูปทรงรี (Ellipsoidal Distance) ตามความสัมพันธ์:

D_grid = D_ellipsoid × k

โดย k คือ Scale Factor ณ ตำแหน่งนั้น ในงานที่ต้องการความแม่นยำสูงควรปรับแก้ทั้ง Scale Factor และค่าลดทอนสู่ระดับน้ำทะเล (Elevation Factor) ก่อนเทียบระยะวัดจริงกับระยะกริด

5. การแปลงระหว่างระบบและแนวทางปฏิบัติ

การแปลงพิกัดระหว่าง Datum ทำได้หลายวิธี ตั้งแต่ Three-Parameter (ΔX, ΔY, ΔZ) ไปจนถึง Seven-Parameter (Bursa-Wolf) ที่รวมการหมุนและมาตราส่วน ความถูกต้องของพารามิเตอร์การแปลงส่งผลโดยตรงต่อคุณภาพงาน

แนวทาง: ควรอ้างอิงค่าพารามิเตอร์การแปลงจากหน่วยงานแผนที่ที่เชื่อถือได้ และตรวจสอบกับหมุดควบคุมที่ทราบค่าในทั้งสองระบบ การปฏิบัติงานควรสอดคล้องกับหลักการของ FIG (International Federation of Surveyors) ในเรื่องการนิยามและรายงานระบบอ้างอิงเชิงพื้นที่

เมื่อรับงานที่ใช้หมุดควบคุมเดิมซึ่งอ้างอิง Indian 1975 แต่ต้องส่งมอบผลในระบบ WGS84 ช่างควรบันทึกพารามิเตอร์การแปลงที่ใช้ไว้ในรายงานอย่างละเอียด เพื่อให้ผู้ใช้งานข้อมูลในอนาคตสามารถย้อนรอยและตรวจสอบความถูกต้องได้ การละเลยขั้นตอนนี้เป็นสาเหตุที่พบบ่อยของความขัดแย้งเชิงตำแหน่งระหว่างงานต่างชุด
