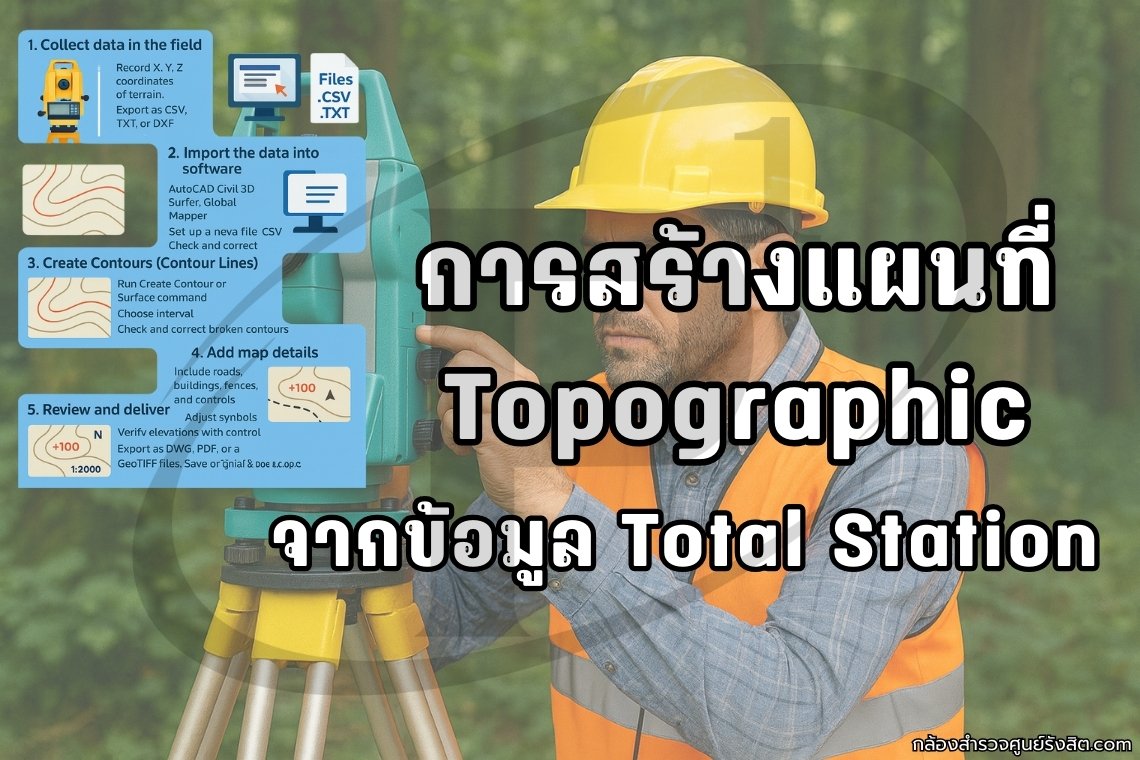

     การสร้างแผนที่ Topographic จากข้อมูล Total Station เป็นขั้นตอนที่เปลี่ยนค่าพิกัดและค่าระดับที่เก็บจากภาคสนาม ให้กลายเป็นแผนที่ภูมิประเทศที่แสดงรายละเอียดระดับความสูง พื้นที่ และลักษณะภูมิประเทศ เพื่อใช้ในงานก่อสร้าง ผังเมือง งานชลประทาน หรือการวางโครงการต่าง ๆ

1. เตรียมข้อมูลจากภาคสนาม

• ใช้ กล้อง Total Station เก็บค่าพิกัด (X, Y) และค่าระดับ (Z) ของจุดสำคัญ เช่น จุดสันเขา ร่องน้ำ ถนน อาคาร

• ตรวจสอบว่ามีการกำหนด ระบบพิกัดและ Datum ที่ถูกต้อง

• ส่งออกข้อมูลเป็นไฟล์ CSV, TXT หรือ DXF เพื่อไปประมวลผลในคอมพิวเตอร์

2. นำเข้าข้อมูลเข้าสู่โปรแกรม

  โปรแกรมที่นิยมใช้ เช่น

• AutoCAD Civil 3D

• Surfer

• Global Mapper

• ArcGIS

1. เปิดโปรแกรมและสร้างโปรเจกต์ใหม่
2. กำหนดระบบพิกัด (Coordinate System)
3. นำเข้าไฟล์จุดข้อมูล (Point Data)

3. สร้างเส้นชั้นความสูง (Contour Lines)

• ใช้ฟังก์ชัน Create Contour หรือ Surface ในโปรแกรม

• ตั้งค่า Interval (เช่น 0.5 ม. หรือ 1 ม.) ให้เหมาะกับความละเอียดงาน

• ตรวจสอบและแก้ไขเส้น Contour ไม่ให้ขาดตอนหรือผิดรูป

4. ใส่รายละเอียดประกอบ

• เพิ่มถนน, อาคาร, แนวรั้ว, จุดควบคุม

• ปรับแต่งสัญลักษณ์และสีตามมาตรฐานงานสำรวจ

• ใส่สเกล (Scale), ทิศเหนือ (North Arrow), และคำอธิบาย

5. ตรวจสอบและส่งมอบ

• ตรวจสอบค่าระดับด้วยจุดควบคุมอ้างอิง

• ส่งออกไฟล์เป็น DWG, PDF, หรือ GeoTIFF ตามความต้องการของโครงการ

• เก็บไฟล์ต้นฉบับและไฟล์สำรองเผื่อการแก้ไข
