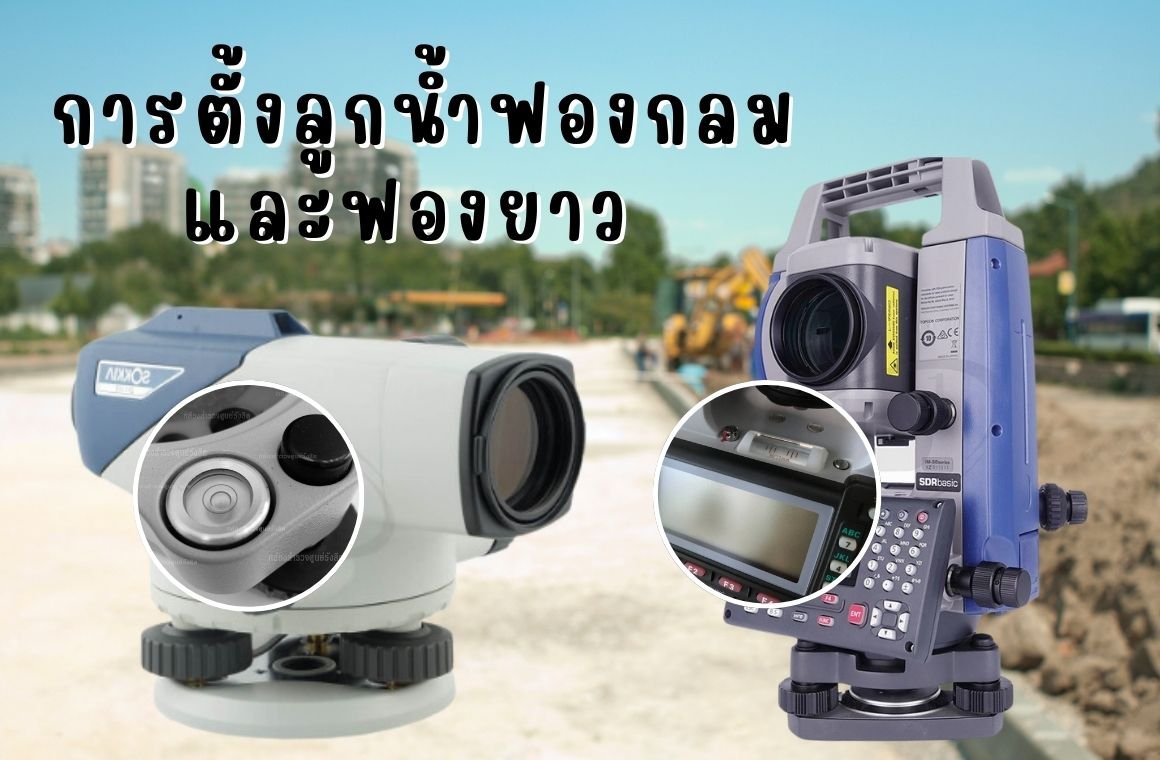

การตั้งลูกน้ำฟองกลมและฟองยาว

การตั้งลูกน้ำฟองกลมและฟองยาว ในการตั้งกล้องสำรวจทั้ง 3 หน้า

การตั้งกล้องTotal Station หรือวัดมุมและกล้องระดับอื่นๆ เพื่อให้การวัดค่ามีความแม่นยำสูง จำเป็นต้องตั้งเครื่องมือให้ได้ระดับด้วยการปรับลูกน้ำฟองกลมและลูกน้ำฟองยาว การตั้งค่าดังกล่าวมีความสำคัญอย่างมากในงานสำรวจ เนื่องจากจะช่วยลดข้อผิดพลาดจากการอ่านค่าที่เกิดจากการเอียงของเครื่องมือ

ในบทความนี้เราจะอธิบายขั้นตอนการตั้งค่าลูกน้ำฟองกลมและฟองยาวในกล้องสำรวจ ให้ครบทั้ง 3 หน้า (ด้านหน้า, ด้านข้าง, และด้านหลัง) เพื่อให้การวัดค่ามีความแม่นยำสูงสุด

1. การตั้งค่าลูกน้ำฟองกลม

ลูกน้ำฟองกลมถูกออกแบบมาเพื่อช่วยให้การตั้งระดับเบื้องต้นทำได้ง่าย โดยเริ่มจากการตั้งกล้องสำรวจบนขาตั้งกล้องและทำตามขั้นตอนต่อไปนี้:
- วางกล้องบนขาตั้งกล้อง: วางเครื่องมือให้มั่นคงบนขาตั้ง และตรวจสอบว่าน็อตขาตั้งกล้องถูกขันให้แน่น
- การปรับระดับด้วยลูกน้ำฟองกลม: ใช้สกรูปรับระดับทั้งสามตัวที่อยู่ใต้กล้องสำรวจ โดยหมุนสกรูสองตัวพร้อมกันในทิศทางตรงกันข้าม เพื่อปรับให้ลูกน้ำอยู่ในตำแหน่งกึ่งกลางวงฟองกลม
- ตรวจสอบและปรับเพิ่มเติม: หากฟองยังไม่อยู่กึ่งกลาง ให้หมุนสกรูตัวที่สามเพื่อลงรายละเอียดจนฟองกลมอยู่กึ่งกลางพอดี

ขั้นตอนนี้จะทำให้กล้องมีระดับที่ดีเบื้องต้น แต่ยังไม่เพียงพอสำหรับงานที่ต้องการความแม่นยำสูง ดังนั้นต้องใช้การปรับด้วยลูกน้ำฟองยาวเพิ่มเติม

2. การตั้งค่าลูกน้ำฟองยาว

ลูกน้ำฟองยาวถูกออกแบบมาเพื่อการปรับระดับที่ละเอียดมากขึ้น ช่วยให้การตั้งระดับกล้องมีความแม่นยำสูงสุด ขั้นตอนการปรับลูกน้ำฟองยาวจะต้องทำให้ครบทั้ง 3 หน้า ดังนี้:

การปรับลูกน้ำฟองยาวหน้าแรก:
- หมุนกล้องให้หันไปทางเป้าหมายที่กำหนด หรือวัตถุอ้างอิง
- ใช้สกรูปรับระดับทั้งสามตัว ค่อยๆ หมุนเพื่อปรับให้ฟองยาวอยู่ในตำแหน่งกึ่งกลางของลูกน้ำ

การปรับลูกน้ำฟองยาวหน้าที่สอง:
- หมุนกล้องไปทางด้านข้างซ้ายหรือขวา 90 องศา จากหน้าแรก
- ตรวจสอบฟองยาวอีกครั้ง หากไม่อยู่กึ่งกลางให้ใช้สกรูปรับระดับแก้ไข

การปรับลูกน้ำฟองยาวหน้าที่สาม:
- หมุนกล้องต่อไปอีก 90 องศา รวมเป็น 180 องศาจากหน้าแรก
- ตรวจสอบและปรับลูกน้ำฟองยาวให้อยู่ในตำแหน่งกึ่งกลาง

หากการตั้งค่าลูกน้ำฟองยาวในหน้าทั้งสามถูกต้อง ฟองน้ำควรอยู่ในตำแหน่งกึ่งกลางทุกหน้า ซึ่งเป็นสัญญาณว่ากล้องสำรวจได้ระดับที่ถูกต้องและพร้อมสำหรับการใช้งาน

สรุป

การตั้งค่าลูกน้ำฟองกลมและฟองยาวในงานสำรวจนั้นเป็นขั้นตอนสำคัญในการตั้งกล้องให้ได้ระดับที่ถูกต้อง ช่วยลดข้อผิดพลาดในการวัดค่าจากการเอียงของเครื่องมือ การปรับฟองกลมจะทำให้ได้ระดับเบื้องต้น ในขณะที่การปรับฟองยาวในทั้งสามหน้าช่วยให้การวัดค่ามีความแม่นยำมากขึ้น
