การถ่ายระดับ (Level Transfer) จากจุดรู้ค่าสู่จุดเป้าหมาย

การถ่ายระดับคือการหาความสูงของจุดใหม่ โดยอ้างอิงจากจุดที่ทราบค่าระดับอยู่แล้ว (Bench Mark - BM) โดยใช้หลักการทางคณิตศาสตร์ง่ายๆ ดังนี้

1. คำศัพท์สำคัญที่ต้องรู้

BS (Back Sight) : ค่าที่อ่านได้จากการส่องกล้องกลับไปที่ไม้สต๊าฟบนจุดที่ รู้ค่าระดับแล้ว
FS (Fore Sight) : ค่าที่อ่านได้จากการส่องกล้องไปข้างหน้ายังจุดที่ ต้องการทราบค่าระดับ
HI (Height of Instrument) : ค่าความสูงของแนวเลนส์กล้องระดับ

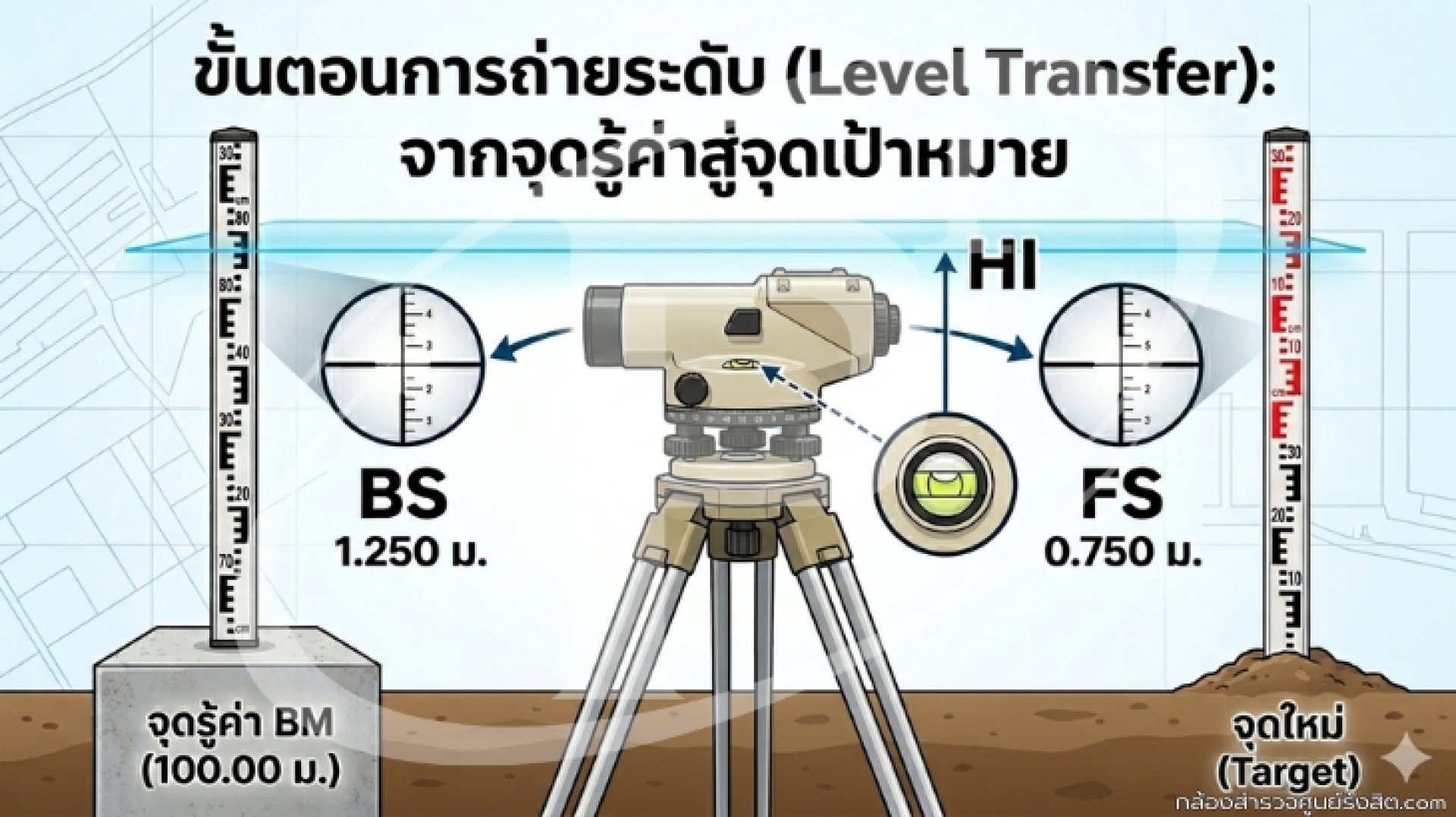

2. ขั้นตอนการปฏิบัติ (Step-by-Step)

2.1. ตั้งกล้อง : กางขาตั้งกล้องระหว่างจุดทราบค่า (BM) และจุดใหม่ ปรับลูกน้ำฟองกลมให้เข้าที่

2.2. หาความสูงกล้อง (HI) : ส่องกล้องกลับไปอ่านค่าที่ไม้สต๊าฟบนจุด BM (สมมติระดับ BM = 100.00 ม.) อ่านค่าได้เท่าไหร่คือค่า BS

สูตร: HI = ระดับ BM + BS

2.3. หาค่าระดับจุดใหม่ : ย้ายไม้สต๊าฟไปตั้งที่จุดเป้าหมาย (ห้ามย้ายกล้อง) แล้วส่องอ่านค่า เรียกว่าค่า FS

สูตร : ระดับจุดใหม่ = HI - FS

3. เทคนิคเพื่อให้ค่าระดับแม่นยำ (ช่างสำรวจแนะนำ)

รักษาสมดุลระยะทาง : พยายามตั้งกล้องให้อยู่กึ่งกลางระหว่างจุด BS และ FS เพื่อลดความคลาดเคลื่อนจากเลนส์และแรงดึงดูดโลก
เช็คฟองกลมเสมอ : ก่อนกดอ่านค่าทุกครั้ง ต้องแน่ใจว่าลูกน้ำฟองกลมยังอยู่กลางวง
ปิดวงรอบ (Closing Loop) : เมื่อถ่ายระดับไปถึงจุดหมายแล้ว ควรทำวิธีเดิมย้อนกลับมาที่จุดเริ่มต้น เพื่อเช็คว่าค่าที่ได้คลาดเคลื่อน (Error) เกินมาตรฐานหรือไม่
