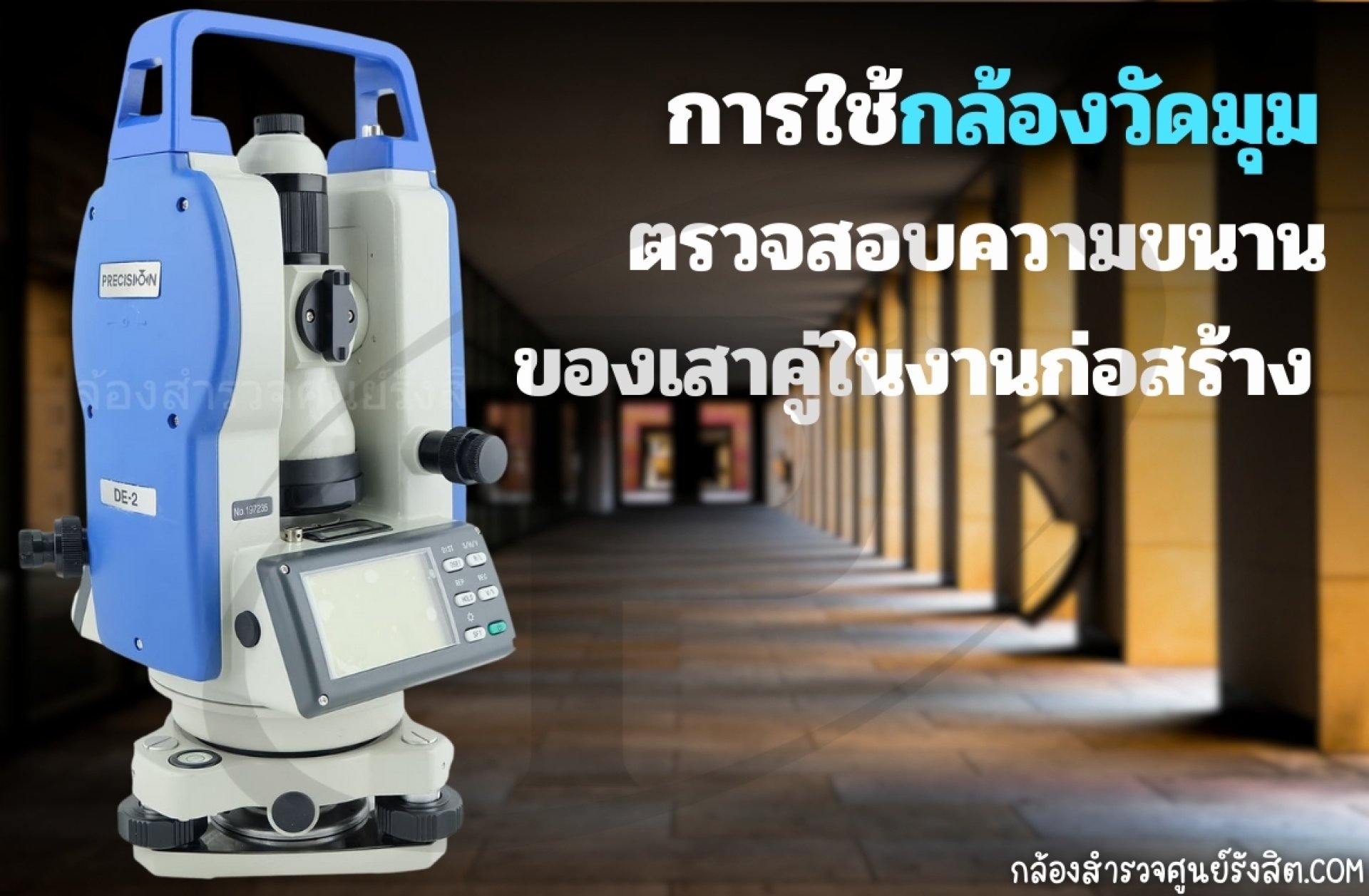

การใช้กล้องวัดมุมตรวจสอบความขนานของเสาคู่ในงานก่อสร้าง

การใช้กล้องวัดมุมตรวจสอบความขนานของเสาคู่ในงานก่อสร้าง

ในงานก่อสร้างขนาดใหญ่ เช่น อาคาร โรงงาน หรือสะพาน การควบคุมคุณภาพของโครงสร้างเป็นสิ่งสำคัญอย่างยิ่ง โดยเฉพาะอย่างยิ่งในส่วนของ เสาคู่ (Twin Columns) ที่ต้องมั่นใจว่ามีทั้งความตรง (Verticality) และความขนาน (Parallelism) การใช้กล้องวัดมุมหรือ Total Station จึงเป็นวิธีที่แม่นยำและเป็นมาตรฐานในการตรวจสอบ

ขั้นตอนการตรวจสอบความขนานของเสาคู่

1. การเตรียมการและตั้งกล้อง

เลือกตำแหน่งตั้งกล้องในบริเวณที่สามารถมองเห็นเสาทั้งคู่ได้อย่างชัดเจน จากนั้นติดตั้งกล้องบนขาตั้งและปรับระดับให้สมบูรณ์ โดยใช้ฟองน้ำกลมและฟองน้ำยาวให้เข้าสู่กึ่งกลาง เพื่อให้มั่นใจว่ากล้องอยู่ในแนวระนาบที่ถูกต้องสำหรับการวัด

2. การตรวจสอบแนวดิ่งของเสา (Verticality)

ขั้นตอนนี้เป็นการตรวจสอบว่าเสาแต่ละต้นตั้งตรงหรือไม่ โดยเล็งกล้องไปที่เสาต้นแรก จากนั้นอ่านค่า มุมดิ่ง (Vertical Angle) ทั้งที่บริเวณด้านล่างและด้านบนของเสา หากค่ามุมที่อ่านได้มีความแตกต่างกัน แสดงว่าเสาต้นนั้นมีความเอียงและควรบันทึกค่าความคลาดเคลื่อนนี้ไว้ ทำซ้ำขั้นตอนเดียวกันนี้กับเสาอีกต้น

3. การตรวจสอบความขนาน (Parallelism)

เมื่อตรวจสอบแนวดิ่งแล้ว ขั้นตอนต่อไปคือการยืนยันว่าเสาทั้งสองต้นขนานกันจริงหรือไม่ ซึ่งสามารถทำได้ 2 วิธี:

• วิธีที่ 1: ตรวจสอบด้วยมุมราบ (Horizontal Angle) เล็งกล้องไปยังเสาต้นแรกและตั้งค่า มุมราบ (Horizontal Angle) ให้เป็น 0° จากนั้นหมุนกล้องไปเล็งที่เสาต้นที่สองและอ่านค่ามุมราบ (θ) ที่ได้ ทำการวัดมุมซ้ำทั้งที่บริเวณฐานและยอดของเสา หากค่ามุมราบ (θ) ที่อ่านได้เท่ากันทั้งสองจุด แสดงว่าเสาทั้งสองต้นขนานกัน แต่ถ้าค่ามุมแตกต่างกัน หมายความว่าเสาเอียงเข้าหากันหรือออกห่างจากกัน
• วิธีที่ 2: ตรวจสอบด้วยการอ่าน Offset (ในกรณีใช้ Total Station) ใช้กล้อง Total Station เพื่อวัดค่าพิกัดหรือระยะจากกล้องไปยังเสาทั้งสองต้นในบริเวณฐานและยอด จากนั้นนำค่าพิกัดที่ได้มาคำนวณเปรียบเทียบ หากระยะห่างระหว่างเสาทั้งสองต้นเท่ากันทั้งที่ด้านบนและด้านล่าง แสดงว่าเสาขนานกัน วิธีนี้ให้ผลลัพธ์ที่ละเอียดและแม่นยำกว่าการวัดมุมเพียงอย่างเดียว

4. การบันทึกและสรุปผล

เมื่อพบว่าเสาไม่ขนานกัน ให้บันทึกค่าความคลาดเคลื่อน (Offset) ที่เป็นทั้งระยะหรือมุม จากนั้นนำข้อมูลนี้ไปใช้ในการปรับแก้ เช่น การดันหรือดึงเสาให้อยู่ในแนวที่ถูกต้องก่อนการเทคอนกรีตถาวร

เคล็ดลับเพื่อความแม่นยำระดับมืออาชีพ

• ตรวจสอบหลายด้าน: เพื่อให้มั่นใจว่าเสาไม่ได้บิดเบี้ยว ควรทำการตรวจสอบความขนานจากอย่างน้อย 2 ด้านที่ตั้งฉากกัน เช่น มุมมองด้านหน้าและด้านข้าง
• ใช้ปริซึม: การติดตั้งปริซึมหรือแผ่นสะท้อนแสงบนโครงเหล็กชั่วคราวที่ส่วนบนของเสา จะช่วยให้การเล็งแม่นยำกว่าการเล็งไปที่ขอบเสาโดยตรง
• Total Station: การใช้ Total Station ช่วยให้สามารถคำนวณค่าพิกัดที่แท้จริงได้ ทำให้การตรวจสอบความขนานมีความละเอียดและน่าเชื่อถือมากกว่ากล้องวัดมุมแบบทั่วไป

โดยสรุปแล้ว การใช้กล้องสำรวจเพื่อตรวจสอบความขนานของเสาเป็นกระบวนการที่ต้องทำอย่างเป็นระบบ ตั้งแต่การตั้งกล้อง การตรวจสอบแนวดิ่ง การวัดมุมหรือระยะในสองจุด แล้วนำมาเปรียบเทียบผล เพื่อให้มั่นใจว่าโครงสร้างที่สร้างขึ้นมีคุณภาพและเป็นไปตามมาตรฐาน
