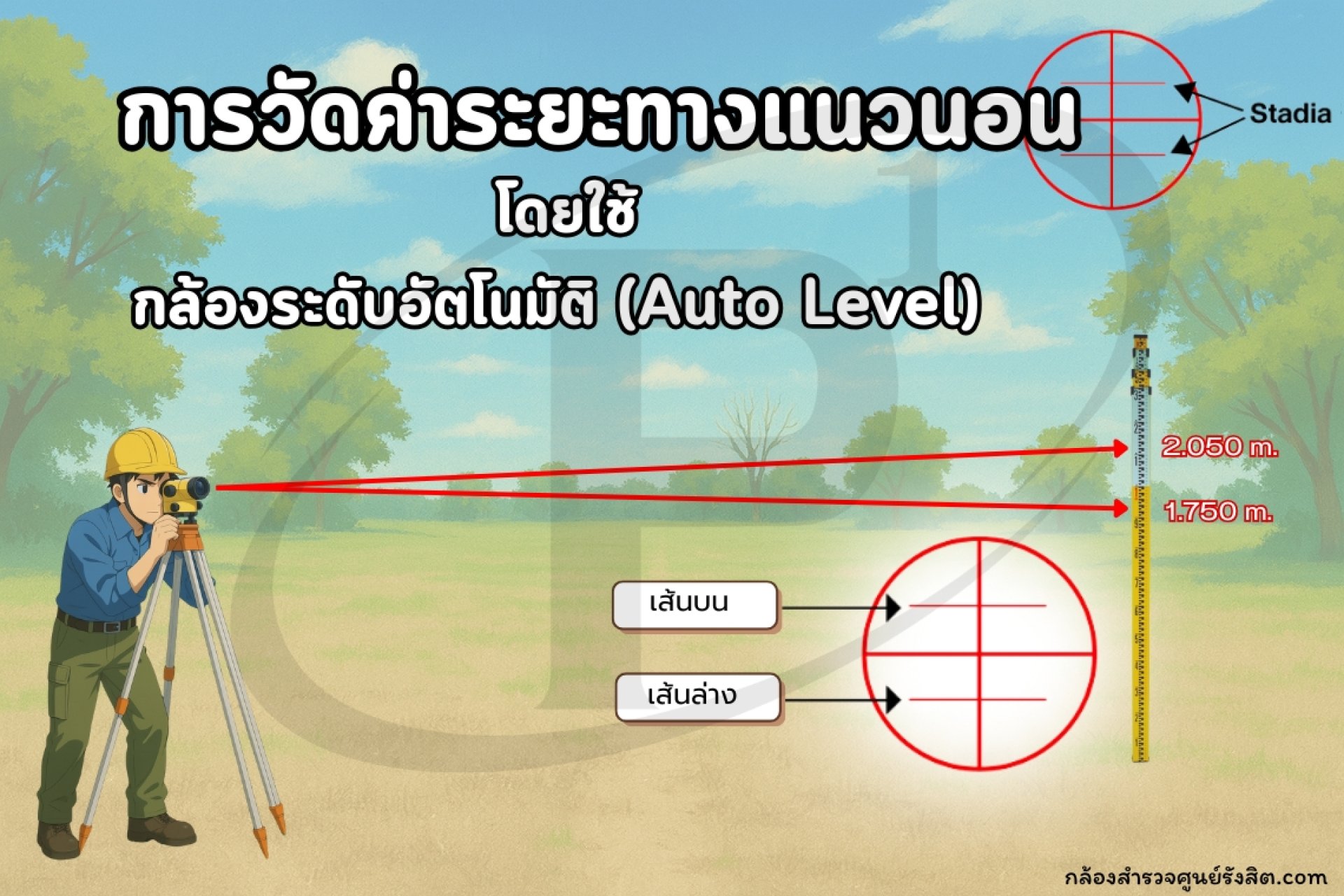

     การวัดระยะทางแนวนอนโดยใช้ กล้องระดับอัตโนมัติ (Auto Level) สามารถทำได้ในเชิง "ประมาณค่า" โดยใช้เทคนิคที่เรียกว่า Stadia Method  หรือ Stadia Tachymetry

 Stadia Method หรือ Stadia Tachymetry

     เป็นวิธีการประมาณ ระยะทางแนวนอน (Horizontal Distance) โดยอ่านค่าจากไม้สต๊าฟ (Staff) ที่วางตั้งฉากกับพื้น และใช้เส้นเล็งในกล้อง (Stadia Line) ช่วยในการคำนวณ

 องค์ประกอบที่ต้องใช้

1. กล้องระดับที่มีเส้น Stadia Line

• กล้องทั่วไปจะมี 3 เส้นในกล้องเล็ง: เส้นบน, เส้นกลาง, เส้นล่าง


2. ไม้สต๊าฟ (Level Staff)

• วางตั้งตรงในแนวตั้งฉากกับพื้น


 สูตรการคำนวณระยะทางแนวนอน

          ระยะทางแนวนอน (D)  =(Stadia Interval) × K

• Stadia Interval = ค่าที่อ่านจากเส้นบน – เส้นล่าง (บนไม้สต๊าฟ)

• K = ค่าคงที่ของกล้อง (มักใช้ 100)

 ตัวอย่างการคำนวณ

 หมายเหตุ

• ค่านี้คือ “ระยะทางแนวนอนโดยประมาณ”

• หากไม้สต๊าฟไม่ตั้งตรง หรือพื้นไม่ราบ    ค่าจะคลาดเคลื่อนได้

• ความแม่นยำอยู่ในช่วง ±0.3 ถึง ±1 เมตร (ขึ้นอยู่กับระยะและการอ่านค่า)

 ข้อควรระวัง
