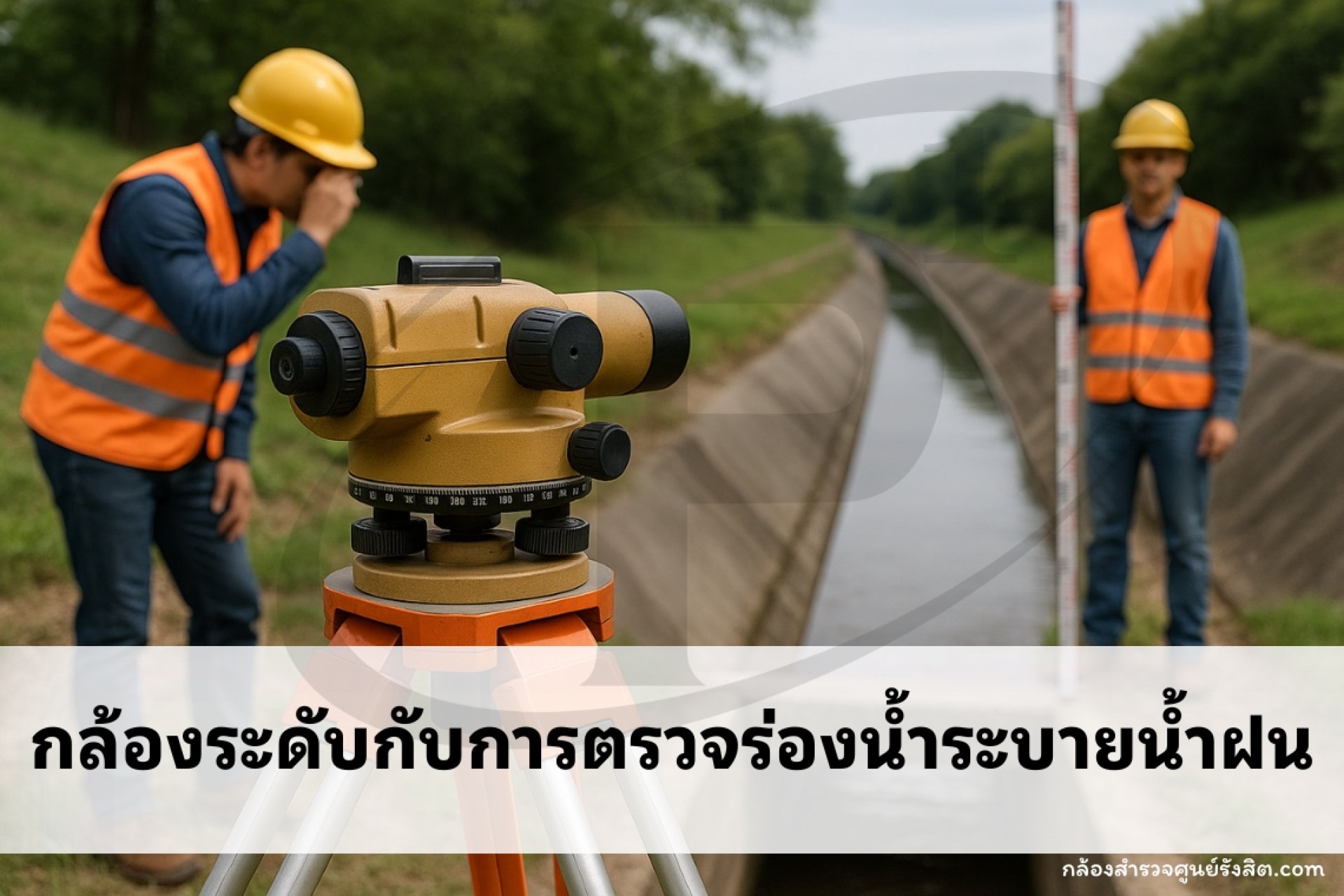

การใช้ กล้องระดับ (Auto Level) ตรวจสอบ ร่องน้ำระบายน้ำฝน

การใช้ กล้องระดับ (Auto Level) ตรวจสอบ ร่องน้ำระบายน้ำฝน เป็นวิธีที่นิยมมากในงานก่อสร้างและโยธา เพราะสามารถตรวจวัด ความลาดเอียง (Slope) และ ระดับความลึก (Elevation) ของร่องน้ำได้อย่างแม่นยำ ซึ่งเป็นสิ่งจำเป็นเพื่อให้ น้ำไหลได้ดี ไม่ท่วมขัง

อุปกรณ์ที่ต้องใช้
กล้องระดับ (Auto Level)
ขาตั้งกล้อง (Tripod)
ไม้สต๊าฟ (Staff) – แบบ E-graduation
แบบแปลนร่องน้ำ / ระดับออกแบบ
ผู้ช่วยถือไม้ (ถ้ามี)

วิธีการวัดระดับร่องน้ำ
1. ตั้งกล้องในตำแหน่งที่เห็นร่องน้ำทั้งหมด ตั้งให้กล้อง อยู่ในแนวราบ ปรับฟองน้ำให้อยู่ตรงกลาง
2. ยิงค่าระดับที่จุดเริ่มต้น (A) ของร่องน้ำ ใช้ไม้สต๊าฟตั้งที่จุดเริ่มต้น อ่านค่า (Backsight) → ใช้เป็นจุดอ้างอิง
3. ยิงค่าระดับที่จุดถัดไปตามแนวร่องน้ำ เช่น ทุกระยะ 5 เมตร หรือจุดเปลี่ยน slope อ่านค่าที่สต๊าฟ แล้วจดไว้
4. คำนวณความต่างระดับ ค่าอ่านมากขึ้น → จุดต่ำกว่า ค่าอ่านน้อยลง → จุดสูงกว่า เช็กว่า Slope ของร่องน้ำ เป็นไปตามแบบหรือไม่ เช่น ออกแบบให้ลาด 1% → ทุก 10 ม. ต้องต่ำลง 10 ซม.

ข้อควรระวัง
กล้องไม่ตั้งระดับดี แนวทางแก้ ฟองน้ำต้องอยู่ตรงเสมอ
อ่านค่าผิดเพราะเงา แนวทางแก้ อย่าหันไม้สต๊าฟตรงกับแสงแดด
ลืมบันทึกจุดอ้างอิง แนวทางแก้ ต้องมี Back sight ก่อนวัด Front
กล้องสั่นบนพื้นไม่มั่นคง แนวทางแก้ ใช้ขาตั้งแข็งแรง, หลีกเลี่ยงพื้นทรุด

✅ สรุป:
จุดเด่นของการใช้กล้องระดับตรวจร่องน้ำ
✅ วัดความลาดเอียงได้แม่นยำ (ระดับมิลลิเมตร)
✅ ป้องกันปัญหาน้ำขังหรือน้ำไหลย้อน
✅ ใช้ควบคุมงานระหว่างก่อสร้าง
✅ ตรวจสอบร่องน้ำเก่าเพื่อซ่อมแซม
