เข้าใจ EDM ภายในกล้อง Total Station ภายใน 5 นาที

อัพเดทล่าสุด: 23 มิ.ย. 2025

224 ผู้เข้าชม

เข้าใจ EDM ภายในกล้อง Total Station ภายใน 5 นาที
1. EDM คืออะไร?
EDM = Electronic Distance Measurement
คือ "ระบบวัดระยะทาง" ด้วย คลื่นแสงหรือคลื่นไมโครเวฟ
โดย EDM จะคำนวณระยะทางจาก กล้องไปยังเป้าหมาย ด้วยความเร็วของคลื่น
อยู่ภายในกล้อง Total Station (ทุกตัวมี) และทำงานทุกครั้งที่คุณ “เล็งไปที่ปริซึม” แล้วกดวัดระยะ

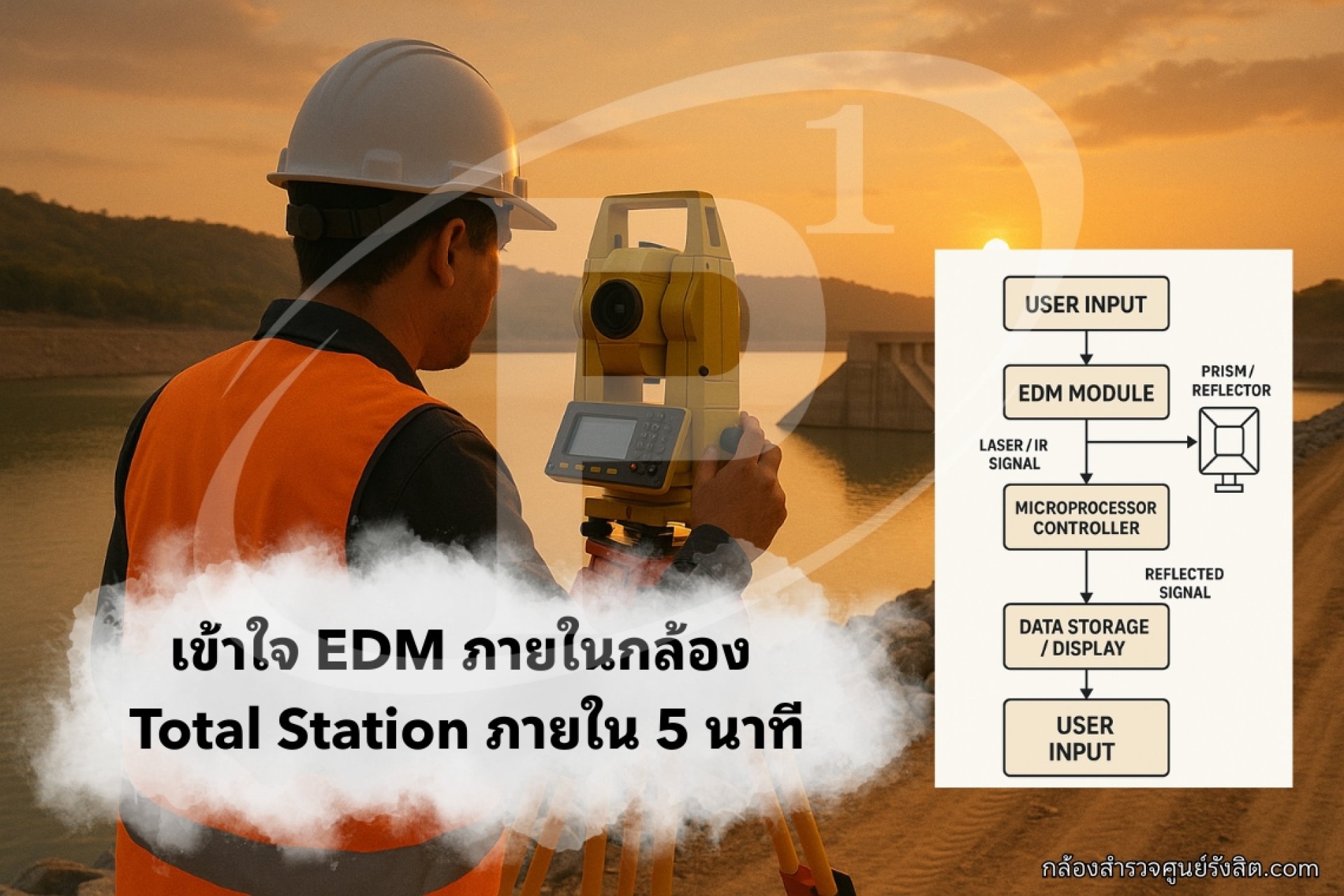

2. หลักการทำงานของ EDM
กล้องยิงคลื่นแสง/อินฟราเรด → ไปยัง “ปริซึม” หรือพื้นผิวเป้า
คลื่นสะท้อนกลับมาที่กล้อง
ตัวรับสัญญาณในกล้อง วัดระยะเวลาที่แสงเดินทาง “ไป-กลับ”
คำนวณด้วยสูตร:

3. วัดได้กี่แบบ?
EDM ในกล้อง Total Station มี 2 โหมด:

4. ความแม่นยำขนาดไหน?

ระยะ 0–200 เมตร (Prism) ค่าคลาดเคลื่อน (ทั่วไป) ±(1.5 mm + 2 ppm)
ระยะ Non-Prism (0–100 ม.) ค่าคลาดเคลื่อน (ทั่วไป) ±2–3 mm
ระยะเกิน 500 ม. ค่าคลาดเคลื่อน (ทั่วไป) ขึ้นอยู่กับรุ่น / สภาพแสง

ppm = ส่วนเบี่ยงเบนตามระยะ เช่น 2 ppm = 2 มม.ต่อ 1 กม.
