โปรแกรม COLUMN OFFSET ในกล้อง total station

 โปรแกรม COLUMN OFFSET ในกล้อง total station

   COLUMN OFFSET ใน กล้อง Total Station ใช้สำหรับการคำนวณระยะและพิกัด ในการวัดตำแหน่งของ จุดที่ไม่สามารถวัดได้โดยตรง เช่น จุดที่อยู่ด้านข้างของเสา, ผนัง, หรือสิ่งกีดขวาง โดยใช้หลักการของ offset (ระยะเยื้อง) เพื่อคำนวณหาตำแหน่งที่แท้จริงของจุดเป้าหมาย

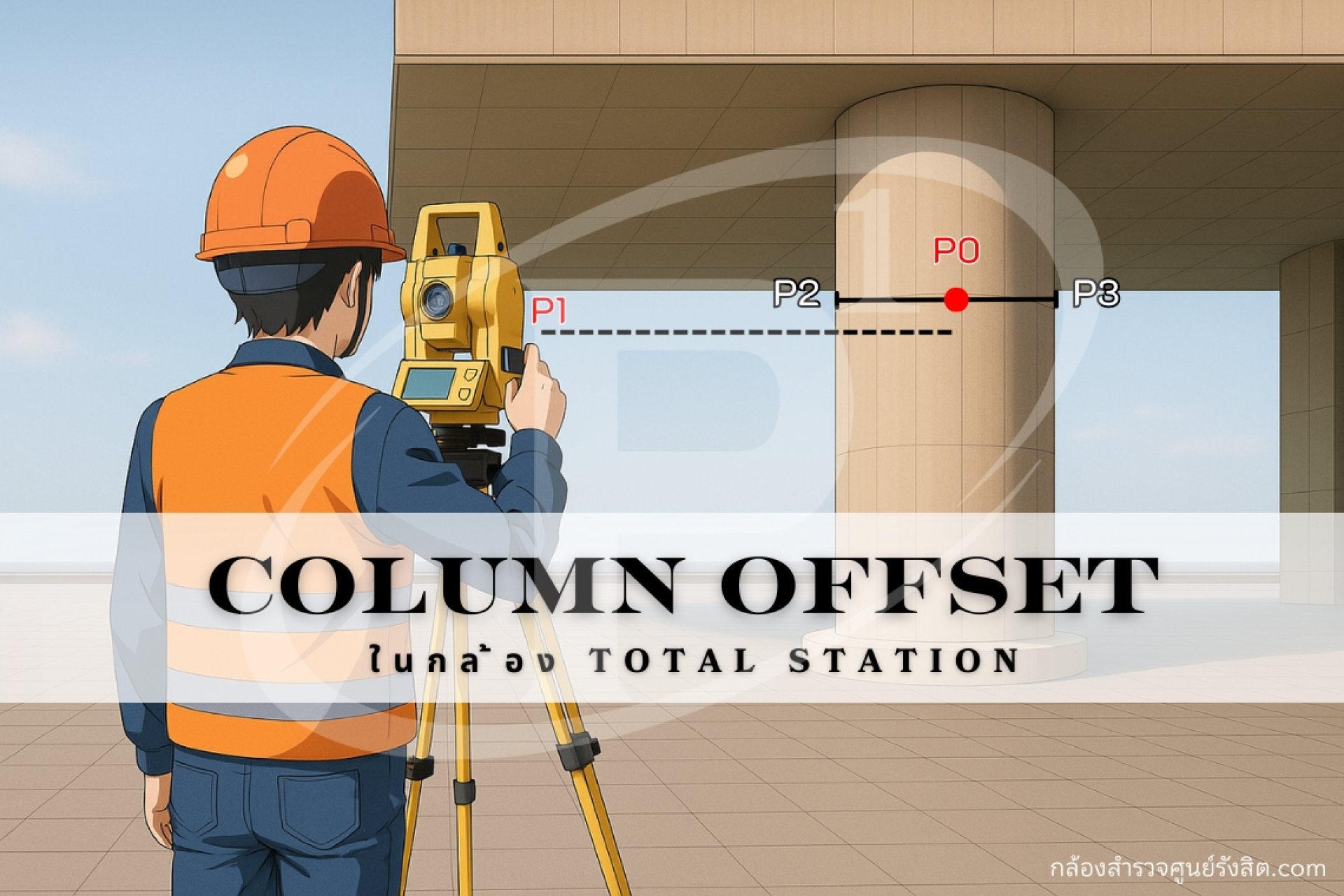

   การคำนวณระยะและพิกัดของ "จุดกึ่งกลางเสา" (Column Center – P0) โดยใช้การวัดจาก 3 จุดที่อยู่รอบเสา คือ

• จุดกึ่งกลางเสา (P1)

• จุดขอบด้านซ้าย (P2)

• จุดขอบด้านขวา (P3)

ขั้นตอนการใช้งาน COLUMN OFFSET

1. เข้าสู่โหมด OFFSET

• ไปที่หน้าโปรแกรมแล้วเลือกเมนู OFFSET

• เลือกหัวข้อ “COLUMN OFFSET”

2. กำหนดโหมดการวัด

• เปลี่ยนเป็นโหมด Non-Prism (ถ้าจำเป็น)

3. วัดจุดต่างๆ ตามลำดับ

• P1 (กลางเสา): เล็งไปยังจุดกึ่งกลางของเสา แล้วกด MEAS เพื่อวัดระยะ

• P2 (ด้านซ้ายของเสา): เล็งไปยังขอบซ้าย แล้วกด SET

• P3 (ด้านขวาของเสา): เล็งไปยังขอบขวา แล้วกด SET

4. การคำนวณ

• เครื่องจะคำนวณค่าระยะทางและมุมของจุดศูนย์กลางของเสา (P0) โดยใช้สมการ:

• มุมทิศทางของ P0 = ครึ่งหนึ่งของผลรวมมุมทิศทางของ P2 และ P3

5. การแสดงผล

• สามารถดูระยะทางแนวราบ (HD), ความสูงต่างระดับ (VD), ระยะเฉียง (SD)

• รวมถึงพิกัด (NEZ) ของจุดศูนย์กลางเสาได้

6. การบันทึกผล

• กด REC เพื่อบันทึกข้อมูลลงในหน่วยความจำเครื่อง

    โปรแกรม COLUMN OFFSET เหมาะสำหรับงานที่ไม่สามารถติดตั้งปริซึมตรงกลางเสาได้ เช่น เสาที่มีขนาดใหญ่ หรือเสาที่มีสิ่งกีดขวาง
