การตรวจสอบการเบี่ยงเบนของผนังอาคาร โดยกล้องวัดมุม

 การตรวจสอบการเบี่ยงเบนของผนังอาคาร โดยกล้องวัดมุม

   การตรวจสอบการเบี่ยงเบนของผนังอาคาร เป็นกระบวนการสำคัญเพื่อประเมินว่า ผนังเอียง, เอน, หรือโก่งผิดจากแนวดิ่งหรือแนวตรงตามแบบหรือไม่ โดยเฉพาะในอาคารสูง, อาคารที่ใช้งานมานาน, หรือในขั้นตอนก่อสร้างที่ต้องควบคุมคุณภาพ

 จุดประสงค์ของการตรวจสอบการเบี่ยงเบนผนัง

• ตรวจสอบแนวดิ่ง (Verticality) ของผนัง

• ตรวจสอบแนวราบ (Alignment) เช่น ผนังโก่งหรือไม่

• ป้องกันปัญหาด้านโครงสร้าง, ความปลอดภัย และความสวยงาม

• เป็นส่วนหนึ่งของ QC (Quality Control) หน้างาน

1. กล้องวัดมุม (Theodolite) หรือ กล้อง Total Station

2. ไม้สตาฟ, แผ่นสะท้อน หรือเป้าตรวจวัด
3. ตำแหน่งหมุดอ้างอิงที่พื้นและบนอาคาร
4. แบบพิกัดหรือตำแหน่งผนังตามแบบก่อสร้าง

 วิธีการตรวจสอบผนังเอน หรือเบี่ยงเบน

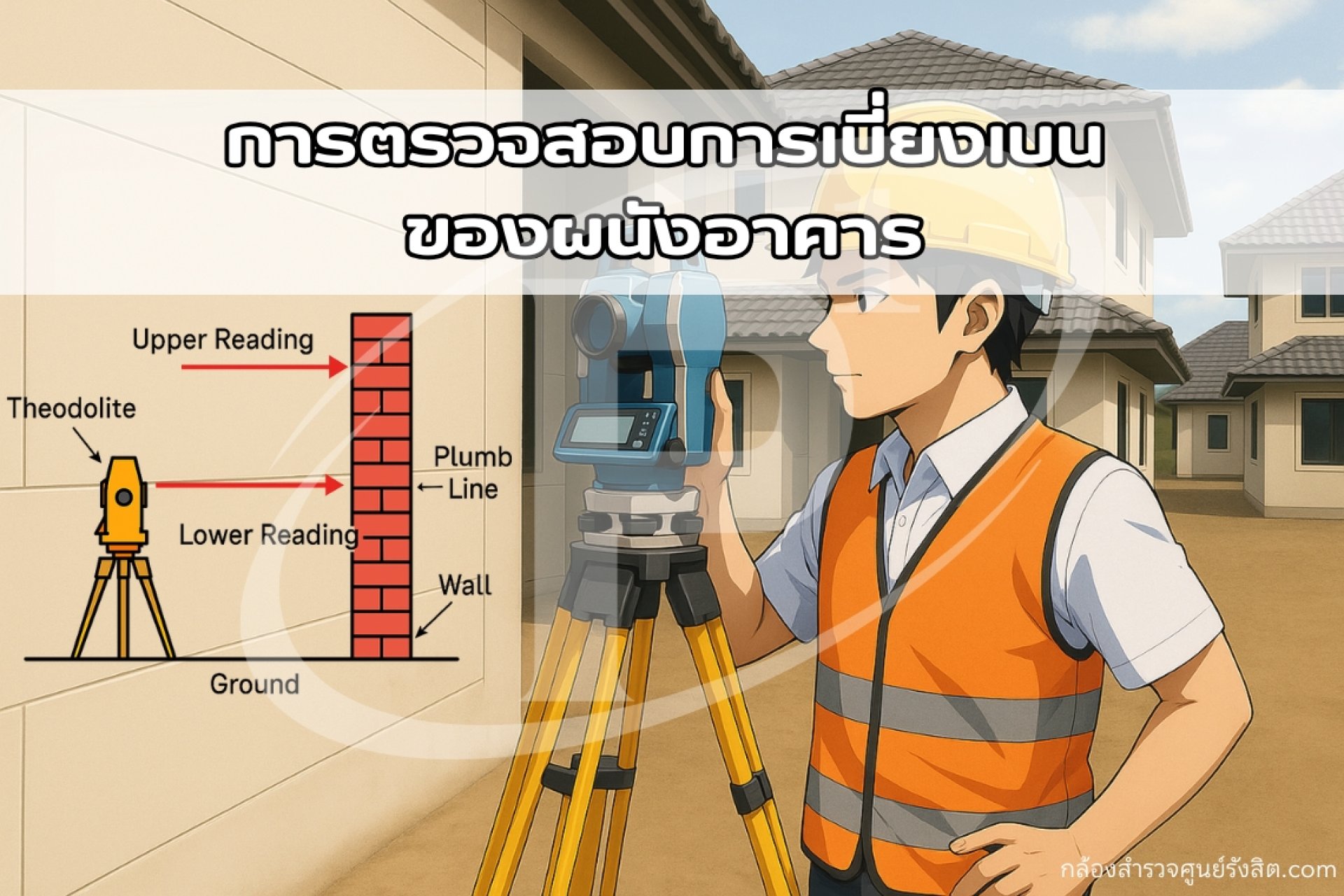

  วิธีที่ 1: ตรวจแนวดิ่ง (Verticality)

1. ตั้งกล้องวัดมุมที่พื้นหรือชั้นล่าง

2. เล็งแนวดิ่งของผนังโดยใช้ เป้าตรวจวัด ที่ติดไว้ระดับต่าง ๆ (ชั้นล่าง, ชั้นกลาง, ชั้นบน)

3. อ่านค่ามุมดิ่งหรือเล็งแนวเลเซอร์แนวดิ่ง

4. ตรวจดูว่า ตำแหน่งบน–ล่างของผนังอยู่ในแนวดิ่งเดียวกันหรือไม่

                 เบี่ยงเบนแนวดิ่ง (ΔX หรือ ΔY) = ความต่างของตำแหน่งผนังจากเส้นแนวดิ่งที่กำหนด

  วิธีที่ 2: ตรวจแนวระนาบ (โก่งผนัง)

1. ตั้งกล้องให้ขนานแนวผนัง

2. วัดจุดหลาย ๆ จุดตามแนวราบของผนัง เช่น ทุก 1 ม.

3. อ่านระยะจากกล้องถึงแต่ละจุด

4. วัดระยะที่ต่างจากแนวตรง → จุดที่ “นูน” หรือ “เว้า” จะเบี่ยงออกจากเส้นฐาน

                 ค่าที่ได้สามารถนำไปเขียนกราฟ หรือเทียบกับมาตรฐานความคลาดเคลื่อน (เช่น ±5 มม.)

 สูตรตัวอย่างการคำนวณการเบี่ยงเบน

 ตัวอย่างเกณฑ์ควบคุม (ตามมาตรฐานงานก่อสร้าง)

 ข้อควรระวังในการตรวจสอบ
