การเทียบค่าระดับจากจุดอ้างอิงเดิม (Benchmark)

การเทียบค่าระดับจากจุดอ้างอิงเดิม (Benchmark)

   การเทียบค่าระดับจากจุดอ้างอิงเดิม (Benchmark - BM) เป็นกระบวนการสำคัญในงานสำรวจและวิศวกรรมโยธา ซึ่งใช้เพื่อหาค่าระดับของจุดอื่น ๆ โดยมี BM เป็นจุดฐานอ้างอิงที่มีค่าระดับแน่นอน เช่น RL = 100.000 เมตร โดยใช้กล้องระดับและไม้สตาฟในการวัด

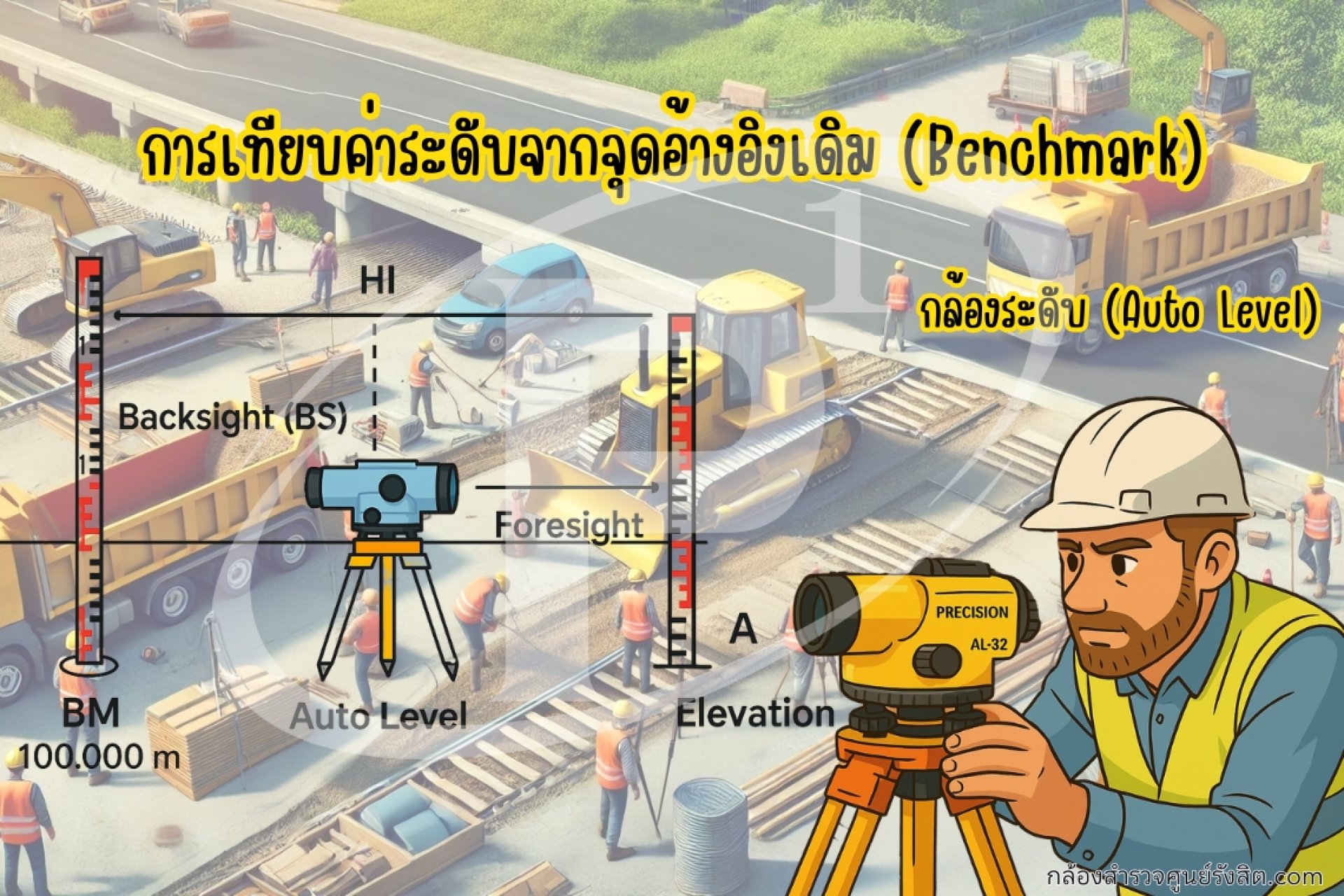

 หลักการเทียบค่าระดับจาก Benchmark

1. เริ่มจาก จุดอ้างอิง (BM) ที่มีค่าระดับแน่นอน

•   เช่น กำหนดให้ BM = 100.000 m

2. ใช้กล้องระดับวัด Backsight (BS) ที่ BM

• เป็นการอ่านค่าที่ไม้สตาฟตั้งไว้ที่ BM

• ใช้เพื่อคำนวณค่าระดับแนวกล้อง (HI)

3. คำนวณค่า HI (Height of Instrument) ด้วยสูตร:

• HI = RL_BM​ + BS

4. อ่านค่า Foresight (FS) หรือ Intermediate Sight (IS) ที่จุดใหม่

• เป็นค่าที่อ่านจากไม้สตาฟที่ตั้งที่จุดเป้าหมาย

5. คำนวณค่าระดับของจุดใหม่ (RL) ด้วยสูตร

• RL= HI − FS หรือ RL = HI − IS

 ตัวอย่าง

• BM = 100.000 m

• BS = 1.500 m → HI = 100.000 + 1.500 = 101.500 m

• FS = 1.250 m → RL ที่จุดใหม่ = 101.500 - 1.250 = 100.250 m

 ประโยชน์ของการเทียบค่าระดับจาก BM

• ใช้ควบคุมระดับดิน ติดตั้งระบบระบายน้ำ วางโครงสร้าง

• เป็นพื้นฐานการออกแบบและตรวจสอบงานภาคสนาม

• ตรวจสอบความแม่นยำได้โดย “ปิดงาน” กลับมาที่ BM
