   การคำนวณค่าระดับโดยใช้ กล้องระดับ (Auto Level) เป็นวิธีที่นิยมและแม่นยำในการหาค่าความสูงสัมพัทธ์ของจุดต่าง ๆ ในพื้นที่ โดยมีขั้นตอนและแนวคิดหลักดังนี้



 หลักการของการหาค่าระดับ (Leveling)

   กล้องระดับใช้หลักการที่ว่า "แนวเล็งจากกล้องเป็นแนวระดับ" ดังนั้นการอ่านค่าที่ไม้สตาฟเมื่อมองผ่านกล้อง จะสะท้อนตำแหน่งความสูงสัมพัทธ์ของแต่ละจุด



 อุปกรณ์ที่ใช้

• กล้องระดับ (Auto Level)

• ขาตั้งกล้อง

• ไม้สตาฟ (ไม้ระบุความสูง)

 ประเภทของค่าที่อ่านได้

• Backsight (BS) : ค่าที่อ่านจากไม้สตาฟที่จุดเริ่มต้น (benchmark)

• Foresight (FS) : ค่าที่อ่านจากไม้สตาฟที่จุดใหม่

• Intermediate sight (IS) : ค่าที่อ่านจากจุดอื่น ๆ ระหว่างทาง (ถ้ามี)

• Height of Instrument (HI) : ค่าระดับของแนวเล็งกล้อง = ค่าระดับ benchmark + BS




 ขั้นตอนการคำนวณค่าระดับ

กรณีทั่วไป (แบบ simple leveling)

1. วัด BS จาก benchmark → ใช้หา HI :

                 HI = ค่าระดับของจุดเริ่มต้น + BS

2. วัด FS ที่จุดใหม่ :

                 ค่าระดับของจุดใหม่ = HI − FS



 กรณีหลายจุด (Rise and Fall / Height of Instrument Method) :

***ค่า RL คือ Reduced Level (ค่าระดับ)



 ตัวอย่าง

• Benchmark : 100.000 m
• BS (จุด A) = 1.735 m → HI = 100.000 + 1.735 = 101.735 m

• FS (จุด B) = 1.224 m → RL ที่ B = 101.735 - 1.224 = 100.511 m

 ตัวอย่างตารางคำนวณค่าระดับแบบเต็ม

   ใช้ วิธี Height of Instrument (HI Method) ซึ่งเป็นวิธีที่ใช้งานง่ายและนิยมมากที่สุดในการหาค่าระดับ

 การคำนวณ

• เริ่มจากค่าระดับของ Benchmark (BM) ซึ่งเป็นค่าที่กำหนดไว้ เช่น 100.000 ม.

• คำนวณ HI = RL + BS

• จุดต่อไป ให้อ่านค่า IS หรือ FS แล้วใช้สูตร RL = HI - IS/FS

• หากย้ายกล้อง ให้วัด FS ที่จุดสุดท้ายของกล้องชุดเก่า และวัด BS จุดแรกของกล้องชุดใหม่



 แผนภาพตัวอย่าง (Simple Leveling Diagram)

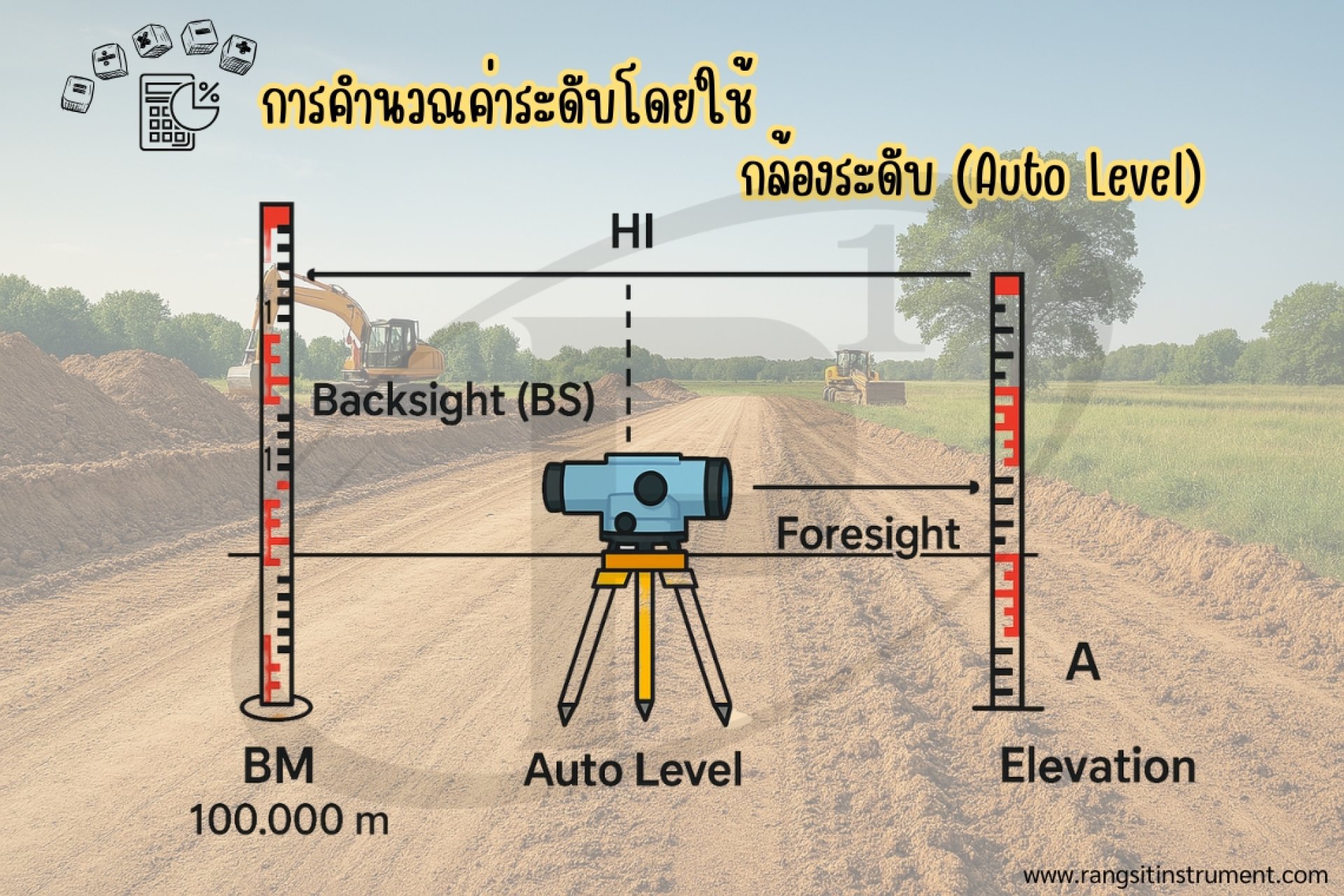

   แผนภาพการคำนวณค่าระดับ ด้วยกล้องระดับแบบง่าย ที่จะแสดงให้เห็นการใช้งานจริงของค่าต่าง ๆ เช่น Backsight (BS), Foresight (FS), และค่าระดับ (RL)

 การคำนวณจากแผนภาพ

• กล้องถูกตั้งอยู่ที่ระดับ HI = RL + BS = 100.000 + 1.735 = 101.735 m

• อ่านค่า FS = 1.224 m ที่จุดปลายทาง

• คำนวณค่าระดับที่จุดใหม่

                      RL = HI − FS

                          = 101.735 − 1.224 = 100.511m
