ตัวอย่างการใช้งานกล้องระดับในงานก่อสร้างพื้น

 ตัวอย่างการใช้งานกล้องระดับในงานก่อสร้างพื้น

   การใช้งาน กล้องระดับ (Auto Level) ใน งานก่อสร้างพื้น เช่น การเทคอนกรีตพื้น, ปรับระดับพื้นดิน, ตรวจสอบแนวระดับของพื้นอาคาร ฯลฯ ซึ่งเป็นงานที่ ต้องการความแม่นยำของระดับ เพื่อให้น้ำไม่ขัง และโครงสร้างปลอดภัย

 สถานการณ์

โครงการก่อสร้างบ้าน 1 ชั้น พื้นที่เทคอนกรีตขนาด 6 × 6 เมตร
ต้องการ ควบคุมระดับพื้นให้เรียบและลาดตามแบบ ที่กำหนดไว้

 ขั้นตอนการใช้งานกล้องระดับในภาคสนาม

 1. ติดตั้งกล้องระดับ (Auto Level)

• ตั้งกล้องให้อยู่ในจุดที่สามารถมองเห็นพื้นที่เทได้ทั่ว

• ปรับระดับกล้องให้ “ลูกน้ำอยู่ตรงกลาง” เพื่อความแม่นยำ

 2. กำหนดจุดอ้างอิง (Benchmark หรือ BM)

• ใช้จุดที่ทราบระดับจริง เช่น ท่อระบายน้ำ, ขอบถนน หรือหมุดควบคุม

• สมมุติ: จุด BM มีระดับความสูง = 100.000 ม.

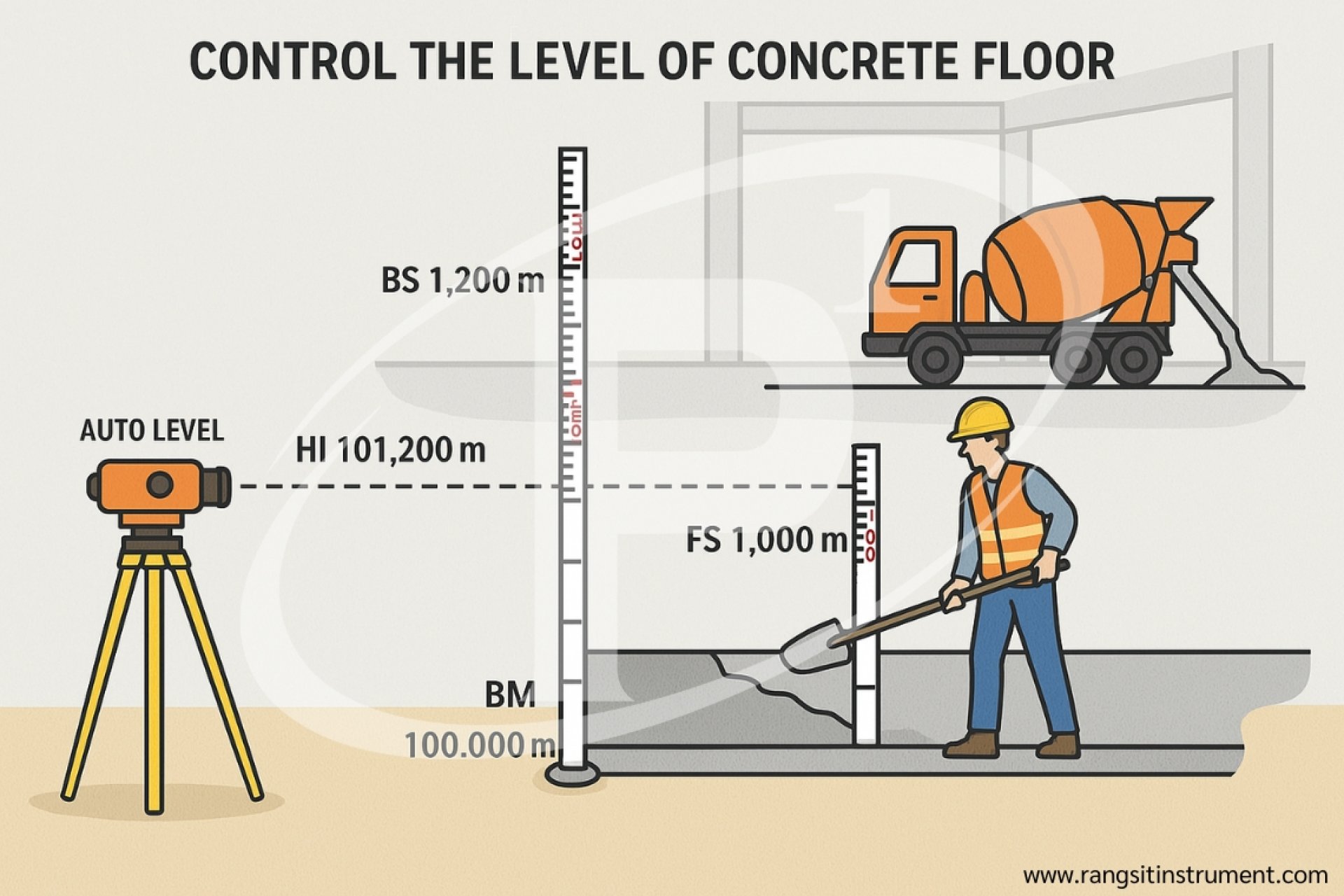

 3. อ่านค่าระดับที่จุด BM (Backsight)

• อ่านจากไม้สตาฟ → ได้ค่า เช่น 1.200 ม.

• คำนวณ ความสูงกล้อง (HI)
  HI = BM + BS = 100.000 + 1.200 = 101.200 ม.


 4. อ่านค่าระดับที่จุดพื้นต่าง ๆ (Foresight หรือ Intermediate)

• เลื่อนไม้สตาฟไปยังจุดที่จะเทพื้น เช่น จุดมุมทั้ง 4 ด้าน
  สมมุติ

  จุด A อ่านได้ = 1.000 ม.
  จุด B อ่านได้ = 1.050 ม.
  จุด C อ่านได้ = 1.030 ม.

• คำนวณระดับพื้นจริง

               ระดับที่จุด = HI − FS
     เช่น
           จุด A : 101.200 - 1.000 = 100.200 ม.
           จุด B : 101.200 - 1.050 = 100.150 ม.

 5. ตรวจสอบความลาด (ตามแบบ)

• หากแบบกำหนดให้พื้นลาด 1 ซม. ต่อ 1 เมตร
  → ต้องคำนวณจุดต่ำสุด/สูงสุด ให้สอดคล้องกับแนวลาด

 6. ควบคุมงานเทคอนกรีต

• ใช้ไม้สตาฟวัดระดับระหว่างเท

• ควบคุมให้ระดับอยู่ในเกณฑ์ ±5 มม. ตามแบบ

• ตรวจวัดอีกครั้งหลังเทเสร็จเพื่อเช็กงาน

ประโยชน์ของการใช้กล้องระดับในงานก่อสร้างพื้น

 สรุป

 กล้องระดับ = เครื่องมือควบคุมความเรียบและความลาดของ “พื้น” ได้แม่นยำที่สุด
 ใช้งานง่าย ไม่ต้องใช้พิกัด
 แค่กำหนดจุดอ้างอิง แล้ววัดค่าระดับเปรียบเทียบแต่ละจุด
