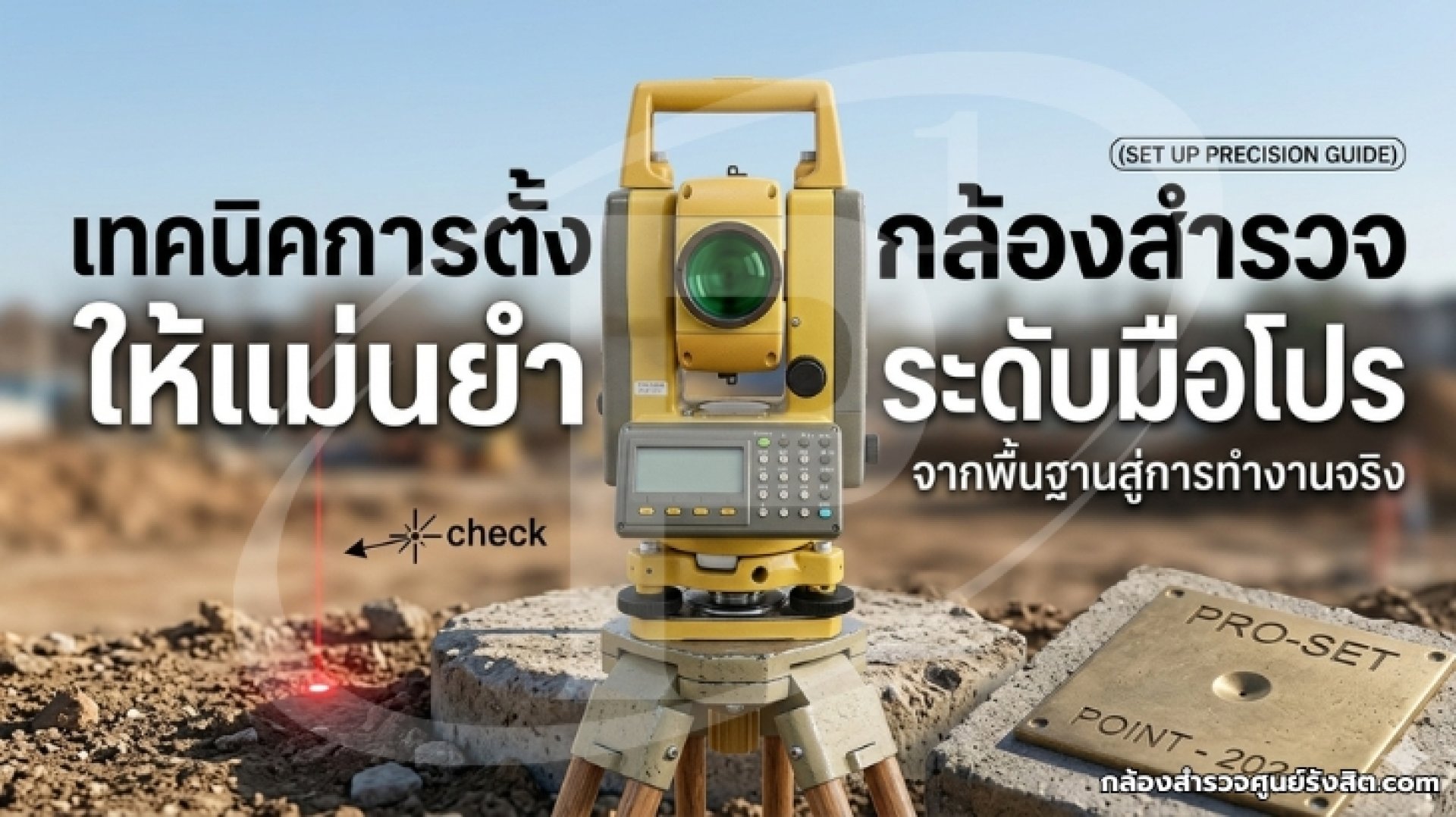

การตั้งกล้องสำรวจ (Set up) ให้แม่นยำระดับมือโปร

การตั้งกล้องสำรวจ (Set up) ให้แม่นยำระดับมือโปร

     หัวใจสำคัญของงานสำรวจคือการทำให้จุดศูนย์กลางกล้องตรงกับ "หมุด" และตัวกล้องต้องอยู่ใน "ระนาบราบ" ที่สมบูรณ์ หากตั้งต้นได้ดี งานที่ตามมาจะมีความคลาดเคลื่อน (Error) น้อยที่สุด โดยมีขั้นตอนมาตรฐานดังนี้

1. การวางฐานและเล็งหมุดเบื้องต้น (Rough Setting)

• กางขาตั้งกล้อง : ปรับความสูงให้พอดีสายตา กางขาให้กว้างมั่นคง และพยายามให้ ฐานขาตั้ง (Tripod Head) ขนานกับพื้นโลกให้มากที่สุด

• เล็งจุด : วางตัวกล้องลงบนฐาน ขันสกรูยึดเบื้องต้น แล้วมองผ่าน เลนส์ส่องหมุด (Optical Plummet) หรือเลเซอร์ดิ่ง ขยับขาตั้งจนจุดเล็งทับหัวหมุดพอดี จากนั้นกดขาตั้งให้แน่น

2. การปรับระดับน้ำฟองกลม (Leg Leveling)

• เทคนิคการปรับ : ขั้นตอนนี้ให้ใช้การ "ยืด-หดขาตั้งกล้อง" เท่านั้น (ห้ามหมุนควงสูบที่ฐาน)

• สังเกตทิศทางของฟองน้ำ หากฟองน้ำไปทางขาไหน ให้ปรับความสูงของขานั้นจนฟองน้ำวิ่งเข้าสู่กึ่งกลางวงกลม ซึ่งจะทำให้กล้องตั้งตรงในแนวดิ่งเบื้องต้น

3. การปรับระดับละเอียด (Fine Leveling)

   ขั้นตอนนี้จะใช้ ควงสูบ (Foot Screws) 3 ตัวที่ฐานกล้อง

• ปรับแนวคู่ : หมุนกล้องให้ระดับน้ำฟองยาวขนานกับควงสูบ 2 ตัวใดก็ได้ หมุนควงสูบพร้อมกัน (เข้าหาตัวหรือออกจากตัว) จนฟองน้ำอยู่ตรงกลาง

• ปรับแนวตั้งฉาก : หมุนกล้องไป 90 องศา แล้วปรับควงสูบตัวที่ 3 เพียงตัวเดียวจนฟองน้ำอยู่ตรงกลาง

• ระดับน้ำดิจิทัล : ตรวจสอบหน้าจอ Digital Level อีกครั้ง ปรับจนค่าความเอียง (Tilt) เข้าใกล้ 0 ฟิลิปดา

4. ตรวจสอบศูนย์กลางสุดท้าย (Final Centering)

     เมื่อได้ระดับแล้ว ให้เช็คที่เลนส์ส่องหมุดอีกครั้ง หากเคลื่อนไปจากหัวหมุดเล็กน้อย ให้คลายสกรูยึดใต้ฐานกล้องแล้ว "สไลด์ตัวกล้อง" (ห้ามหมุนตัวเครื่อง) จนตรงจุดเป๊ะ แล้วขันคืนให้แน่น

  สรุปสูตรจำง่าย: "ฐาน-ขา-ควง"

• ฐาน (Tripod) : วางให้ขนาน เล็งให้ใกล้จุด

• ขา (Legs) : ปรับฟองน้ำวงกลมด้วยการยืด-หดขาตั้ง

• ควง (Screws) : ปรับระดับน้ำฟองยาวและดิจิทัล

  ข้อควรระวัง

     ระหว่างทำงาน หากหน้าจอแจ้งเตือน "Tilt Over" แสดงว่ากล้องเอียงเกินไป (อาจเกิดจากดินทรุดหรือขาตั้งถูกกระแทก) ต้องหยุดงานและทำการตั้งระดับใหม่ทันที เพื่อป้องกันความเสียหายของข้อมูล
