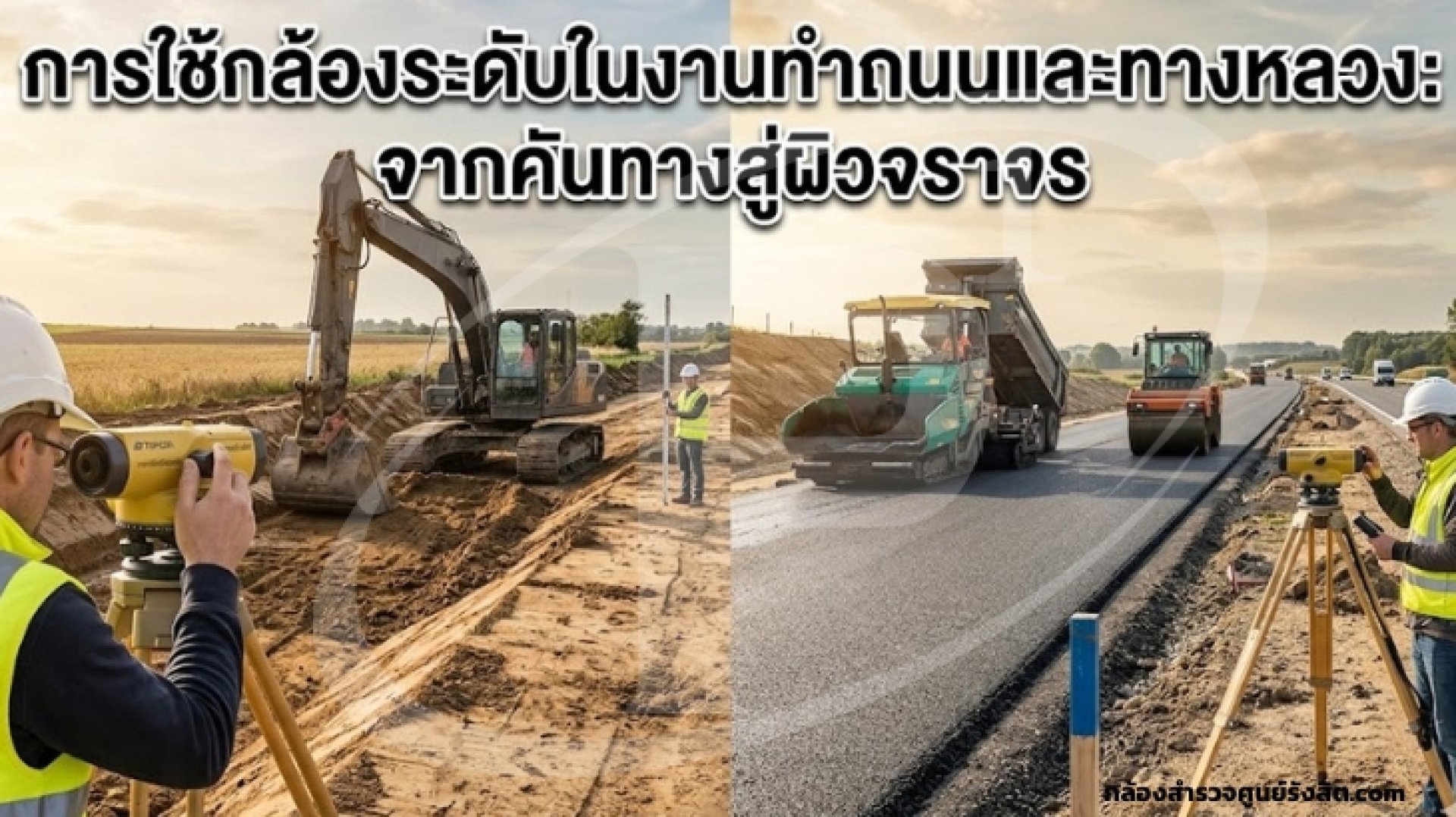

การใช้กล้องระดับในงานทำถนนและทางหลวง:จากคันทางสู่ผิวจราจร

จากคันทางสู่ผิวจราจร
ในงานก่อสร้างถนนและทางหลวง กล้องระดับ (Automatic Level) คือเครื่องมือที่ถูกใช้งานหนักที่สุดและบ่อยที่สุด เพราะถนนไม่ใช่แค่เรื่องของความกว้าง แต่หัวใจสำคัญคือ "ความสูง (Elevation)" และ "ความลาดชัน (Slope)" เพื่อการระบายน้ำและการขับขี่ที่ปลอดภัย

การใช้กล้องระดับในงานทำถนนและทางหลวง: จากคันทางสู่ผิวจราจร
งานถนนมีขั้นตอนที่ซับซ้อนและต้องตรวจสอบระดับในทุกชั้นดิน (Layer) นี่คือบทบาทสำคัญของกล้องระดับในแต่ละสเตจ:

1. การถ่ายระดับและวางหมุดอ้างอิง (Establishing Benchmarks)
ก่อนเริ่มขุดดิน ช่างสำรวจต้องถ่ายระดับจากหมุดหลักฐาน (BM) ของกรมทางหลวง เข้ามายังพื้นที่ก่อสร้าง

• หมุดชั่วคราว (TBM): ต้องทำหมุดอ้างอิงไว้ทุกๆ 50-100 เมตร ตลอดแนวสายทาง เพื่อให้ง่ายต่อการตรวจสอบระดับในแต่ละวันโดยไม่ต้องลากสายยาวจากหมุดหลัก

2. งานตัดดินและถมคันทาง (Earthwork & Subgrade)
ขั้นตอนนี้กล้องระดับจะถูกใช้เพื่อควบคุมความหนาของการถมดิน

• การเช็คค่าระดับดินถม: ทุกๆ ชั้นที่บดอัด (เช่น ชั้นละ 25-30 ซม.) ช่างระดับต้องเดินส่องเพื่อให้แน่ใจว่าดินถมได้ระดับตามที่ออกแบบ ไม่สูงหรือต่ำเกินไปจนทำให้สิ้นเปลืองวัสดุในชั้นถัดไป

3. การควบคุมความลาดชัน (Slope & Super-elevation)
ถนนไม่ได้ราบเรียบสนิท แต่ต้องมี "หลังเต่า" (Camber) เพื่อระบายน้ำออกข้างทาง และมีการ "ยกโค้ง" (Super-elevation) เพื่อรับแรงเหวี่ยง

• Cross-section Check: ช่างระดับต้องเช็คค่าระดับอย่างน้อย 3 จุดในหนึ่งหน้าตัด (ซ้าย, กลาง, ขวา) เพื่อให้ได้ความลาดชันตามเปอร์เซ็นต์ที่กำหนด (เช่น 2.5%)

4. งานชั้นพื้นทางและผิวจราจร (Sub-base, Base Course & Pavement)
เมื่อถึงชั้นหินคลุกและชั้นลาดยาง ความละเอียดจะเพิ่มขึ้นจากระดับเซนติเมตรเป็นระดับมิลลิเมตร

• Blue Top / Red Top: คือการตอกหลักไม้หรือตะปูแล้วพ่นสีเพื่อบอกระดับสุดท้ายให้กับรถเกรด (Motor Grader) หรือเครื่องปูยาง (Paver) กล้องระดับจะใช้ส่องยอดหลักเหล่านี้เพื่อให้เครื่องจักรทำงานได้อย่างแม่นยำที่สุด

5. งานวางท่อระบายน้ำและบ่อพัก (Drainage System)
งานถนนจะสมบูรณ์ไม่ได้ถ้าไม่มีระบบระบายน้ำ

• Invert Level: กล้องระดับใช้ตรวจสอบค่าระดับ "ท้องท่อ" เพื่อให้แน่ใจว่าน้ำจะไหลจากที่สูงไปที่ต่ำตามกฎแรงโน้มถ่วง หากวางท่อผิดระดับเพียง 1-2 ซม. อาจทำให้น้ำท่วมขังบนถนนได้

ข้อควรระวังพิเศษในงานถนน

• ระยะส่อง (Sighting Distance): งานถนนมักจะเป็นทางยาว ช่างระดับไม่ควรส่องเกินระยะ 50-60 เมตร เพื่อลดค่า Error จากสภาพอากาศและการหักเหของแสง
• ความสม่ำเสมอของไม้สตาฟ: ควรใช้ไม้สตาฟตัวเดิมตลอดการเช็คใน Section นั้นๆ เพื่อป้องกัน Error จากรอยต่อของไม้ที่ต่างยี่ห้อกัน
• ความปลอดภัย: เนื่องจากต้องทำงานใกล้เครื่องจักรหนักตลอดเวลา ควรติดแถบสะท้อนแสงที่ขาตั้งกล้องและสวมเสื้อกั๊กนิรภัยเสมอ
• เคล็ดลับมือโปร: ในงานถนนที่รีบเร่ง การตั้งกล้องระดับบน "ไหล่ทางที่บดอัดแน่นแล้ว" จะช่วยให้กล้องนิ่งกว่าการตั้งบนดินถมใหม่ที่ยังไม่ได้บดอัด ซึ่งอาจทำให้กล้องจมขณะทำงานได้
