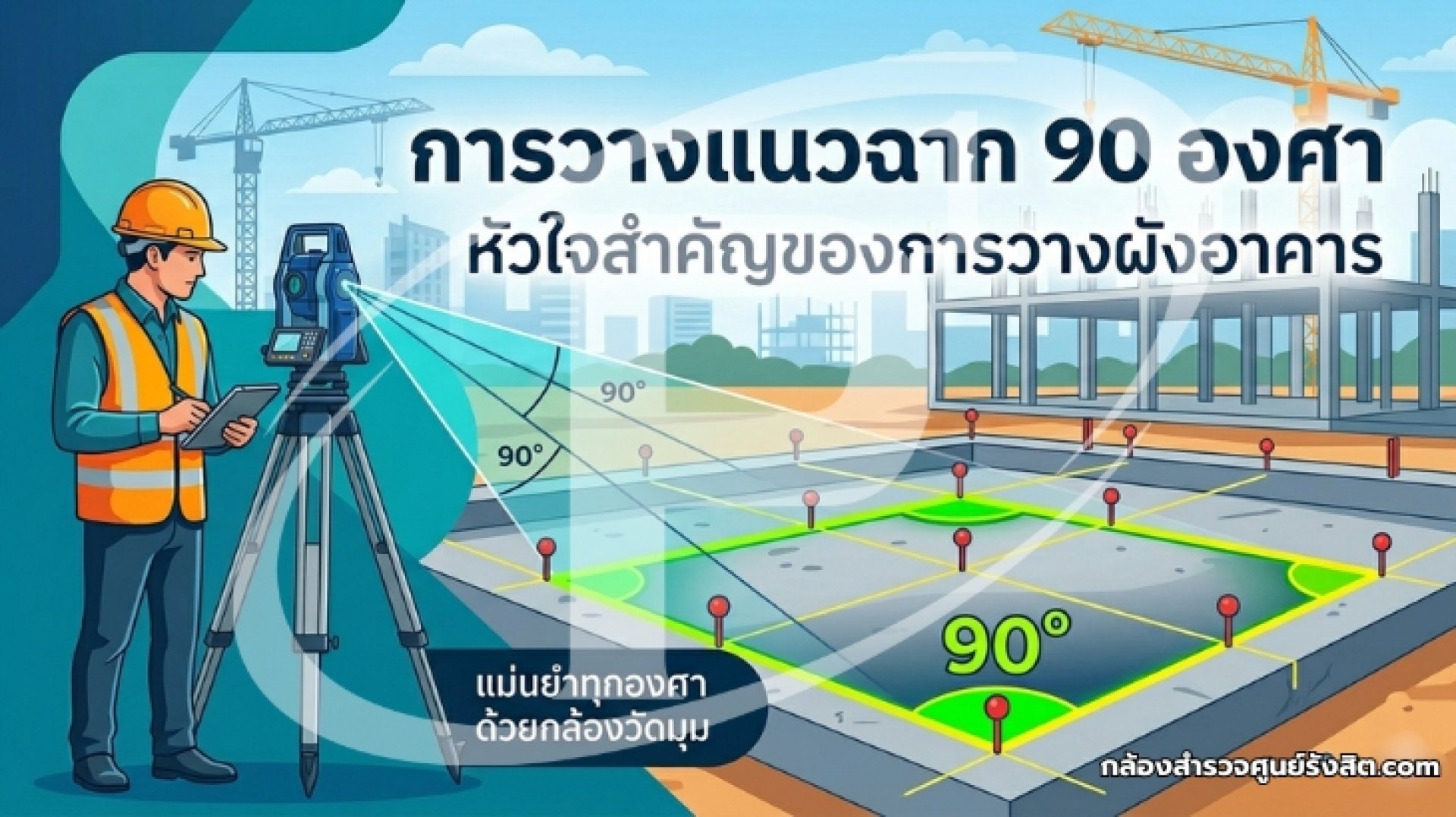

การวางแนวฉาก 90 องศา หัวใจสำคัญของการวางผังอาคาร
การวางแนวฉาก 90 องศา หัวใจสำคัญของการวางผังอาคาร
ในงานก่อสร้าง "แนวฉาก" คือมาตรฐานเริ่มต้นที่ตัดสินคุณภาพของทั้งโครงการ หากวางผังอาคารผิดเพี้ยนไปแม้เพียงเล็กน้อย จะส่งผลกระทบต่อเนื่องไปยังงานคาน งานผนัง ไปจนถึงงานปูกระเบื้องที่อาจเกิดปัญหา "เศษกระเบื้อง" หรือห้องเบี้ยวได้ การใช้กล้องวัดมุม (Theodolite) หรือ Total Station จึงเป็นวิธีที่แม่นยำที่สุดในการหาแนวฉาก 90 องศา
1. การกำหนดเส้นฐานอ้างอิง (Base Line)
ก่อนจะหาแนวฉาก คุณต้องมีเส้นเริ่มต้นที่เชื่อถือได้ก่อน:
- ตั้งกล้อง : วางกล้องที่จุดมุมอาคาร (จุด A) และส่องไปที่จุดปลายของเส้นอ้างอิง (จุด B) เช่น แนวเขตที่ดินหรือแนวเสาเข็มชุดแรก
- Set Zero : ทำการเซ็ตค่ามุมราบบนหน้าจอกล้องให้เป็น 0°0'0" เพื่อกำหนดให้เส้น AB เป็นทิศทางเริ่มต้น
2. ขั้นตอนการเปิดมุมฉาก (Opening the Angle)
- หมุนกล้อง : คลายล็อกจานองศาราบ และค่อยๆ หมุนตัวกล้องไปในทิศทางที่ต้องการสร้างแนวฉาก จนหน้าจอแสดงค่า 90°0'0" (หรือ 270° ตามแต่ด้านที่ใช้งาน)
- ปรับละเอียด : ใช้สกรูปรับละเอียด (Tangent Screw) ปรับค่าฟิลิปดาให้ได้เลขศูนย์ทั้งหมดเพื่อให้ได้มุมฉากที่เที่ยงตรงที่สุด
- กำหนดจุด : ส่องกล้องและให้ผู้ช่วยทำเครื่องหมายที่จุด C ตามแนวเส้นใยสายตา ตอนนี้คุณจะได้เส้น AC ที่ตั้งฉากกับ AB อย่างสมบูรณ์
3. เทคนิค "หน้าซ้าย-หน้าขวา" (Double Centering)
เพื่อกำจัดค่าความคลาดเคลื่อนที่อาจเกิดจากกลไกภายในกล้อง ช่างสำรวจมืออาชีพจะใช้วิธีนี้:
- เปิดมุม 90° ในตำแหน่ง หน้าซ้าย (Face Left) แล้วมาร์คจุดไว้
- พลิกกล้องและหมุนกลับมาเปิดมุม 90° ในตำแหน่ง หน้าขวา (Face Right) แล้วมาร์คจุดที่สอง
- หากมีระยะห่างระหว่างสองจุด ให้เลือกใช้ "จุดกึ่งกลาง" เป็นแนวฉากที่แท้จริง
4. การตรวจสอบความถูกต้อง (Verification)
หลังจากวางครบ 4 มุมของอาคารแล้ว ขั้นตอนที่ห้ามละเลยคือการ "วัดทแยงมุม" (Diagonal Check)
- ใช้สายวัดวัดระยะจากมุมหนึ่งไปหาอีกมุมในแนวทแยงทั้งสองด้าน
- ผลลัพธ์ : ระยะทแยงมุมทั้งสองเส้นต้องมีค่าเท่ากัน หากเท่ากันแสดงว่าอาคารเป็นรูปสี่เหลี่ยมผืนผ้า/จตุรัสที่ได้ฉากสมบูรณ์
ข้อควรระวังหน้างาน
- ความมั่นคงของขาตั้ง : พื้นที่ดินอ่อนอาจทำให้ขาตั้งทรุดตัวระหว่างทำงาน ต้องหมั่นเช็คลูกน้ำฟองกลมเสมอ
- อุปสรรคสายตา : ระวังสิ่งกีดขวางหรือไอร้อนจากพื้นดิน (Shimmer) ที่อาจทำให้การมองเส้นใยสายตาคลาดเคลื่อน
- การสื่อสาร : ควรใช้สัญญาณมือหรือวิทยุสื่อสารที่ชัดเจนระหว่างคนส่องกล้องและคนตอกหมุด เพื่อป้องกันการวางจุดผิดตำแหน่ง
การวางแนวฉากด้วยกล้องวัดมุมให้ผลลัพธ์ที่เหนือกว่าการวัดด้วยสายวัดเพียงอย่างเดียว ช่วยให้งานก่อสร้างเริ่มต้นบนฐานรากที่ถูกต้องแม่นยำ ลดงบประมาณในการแก้ไขงานเบี้ยวในภายหลังได้อย่างมหาศาล
