ส่วนประกอบต่างๆ ของกล้องระดับที่มือใหม่ต้องรู้

ส่วนประกอบต่างๆ ของกล้องระดับที่มือใหม่ต้องรู้

     การก้าวเข้าสู่งานสำรวจก่อสร้าง สิ่งแรกที่ต้องทำความเข้าใจคือ "กล้องระดับ" เพราะแม้จะเป็นอุปกรณ์ที่ดูซับซ้อน แต่หากแยกแยะหน้าที่ของแต่ละส่วนประกอบได้ การตั้งกล้องและการอ่านค่าก็จะกลายเป็นเรื่องง่ายทันที

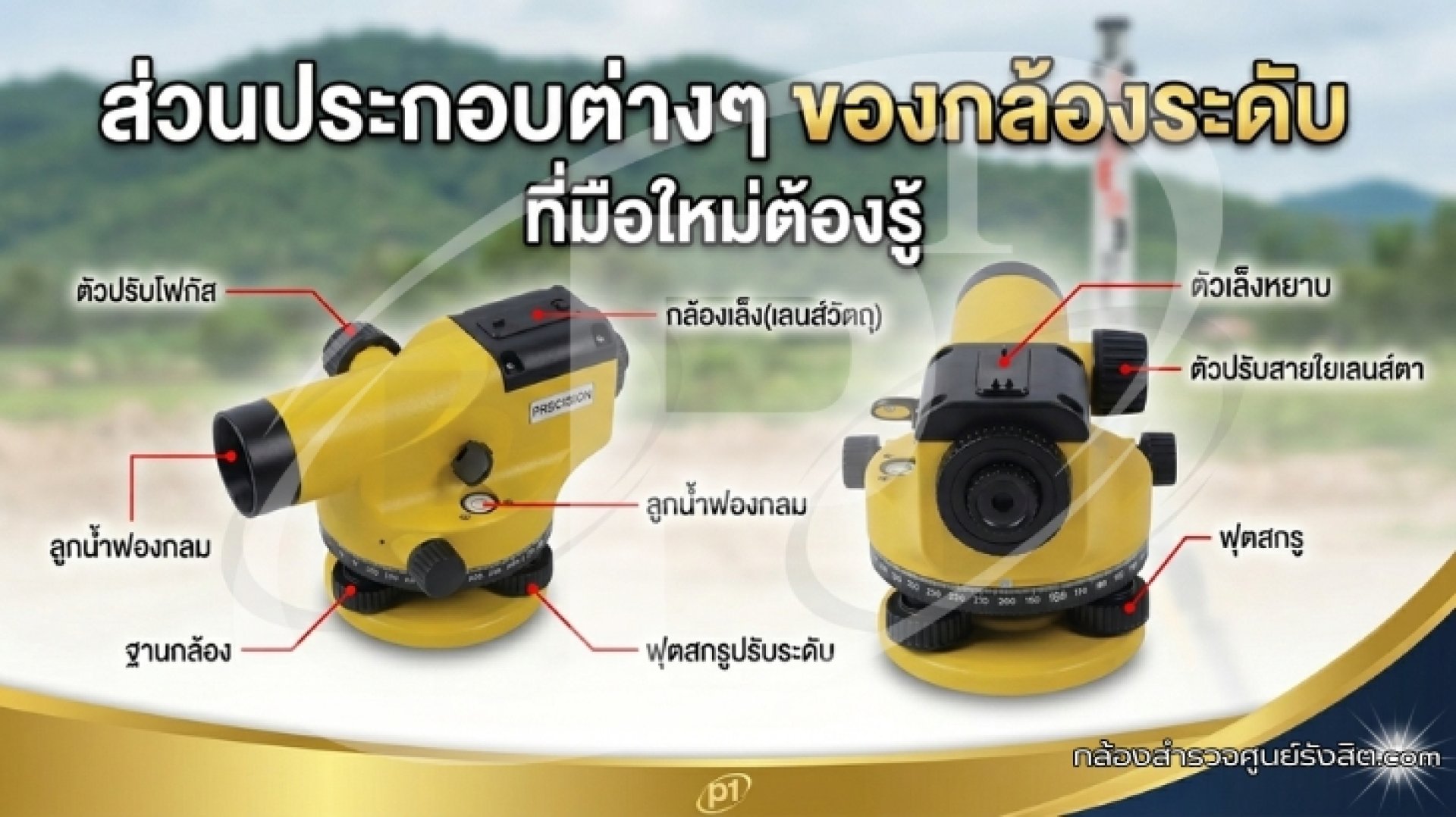

1. ฐานกล้องและการควบคุมระดับ (The Base)

• สกรูปรับระดับ (Foot Screws) : สกรู 3 ตัวที่ฐานกล้อง คือหัวใจของการตั้งระดับ ใช้หมุนเพื่อปรับให้กล้องอยู่ในแนวระนาบเป๊ะๆ

• ลูกน้ำฟองกลม (Circular Vial) : ตัวชี้วัดระดับเบื้องต้น มือใหม่ต้องฝึกปรับสกรูให้ฟองอากาศเข้าไปอยู่ตรงกลางวงกลมก่อนเริ่มงานเสมอ

• ฐานวางกล้อง (Tribrach) : ส่วนล่างสุดที่ทำหน้าที่ยึดตัวกล้องเข้ากับขาตั้ง (Tripod)

2. ระบบการมองเห็นและการโฟกัส (The Optics)

• เลนส์ตา (Eyepiece) : อยู่ด้านหลังสุดที่คุณต้องส่องตาเข้าไป เคล็ดลับคือ  ต้องหมุนปรับเลนส์ตาก่อนเพื่อให้เห็น "เส้นใยสายตา" (Crosshair) สีดำเข้มชัดเจนที่สุด

• ปุ่มปรับโฟกัส (Focusing Knob) : ปุ่มหมุนขนาดใหญ่ด้านข้าง ใช้สำหรับปรับภาพไม้สต๊าฟที่มองเห็นให้คมชัด ไม่มัว

• เลนส์วัตถุ (Objective Lens) : เลนส์ด้านหน้าสุดที่ทำหน้าที่รับภาพจากไม้สต๊าฟเข้ามายังกล้อง

3. การเล็งและการหมุนหาเป้า (Targeting)

• กล้องเล็งคร่าวๆ (Peep Sight) : เป็นร่องเล็งด้านบนตัวกล้อง (คล้ายศูนย์ปืน) ช่วยให้คุณเล็งตัวกล้องไปยังไม้สต๊าฟได้อย่างรวดเร็วก่อนที่จะส่องผ่านเลนส์จริง

• ปุ่มปรับละเอียด (Tangent Screw) : เมื่อส่องเห็นไม้สต๊าฟแล้ว ให้ใช้ปุ่มนี้หมุนกล้องซ้าย-ขวาอย่างนุ่มนวล เพื่อให้เส้นกากบาทตรงกับแนวกึ่งกลางของไม้สต๊าฟพอดี

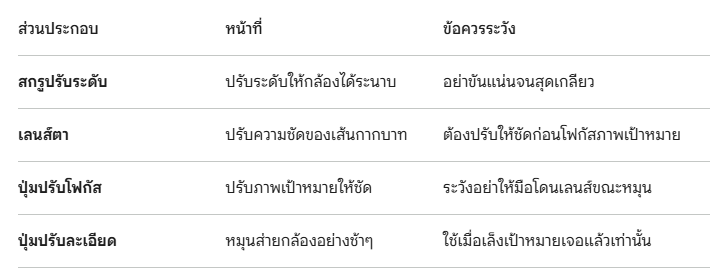

ตารางสรุปหน้าที่และการดูแล (Quick Guide)

    ข้อแนะนำสำหรับมือใหม่ : "ความนุ่มนวล" คือกุญแจสำคัญ ปุ่มปรับต่างๆ ของกล้องระดับถูกออกแบบมาให้ทำงานได้โดยไม่ต้องใช้แรงฝืน หากพบว่าส่วนใดหมุนติดขัด ให้หยุดและตรวจสอบตำแหน่งล็อคหรือเกลียวทันที เพื่อป้องกันความเสียหายต่อกลไกภายใน
