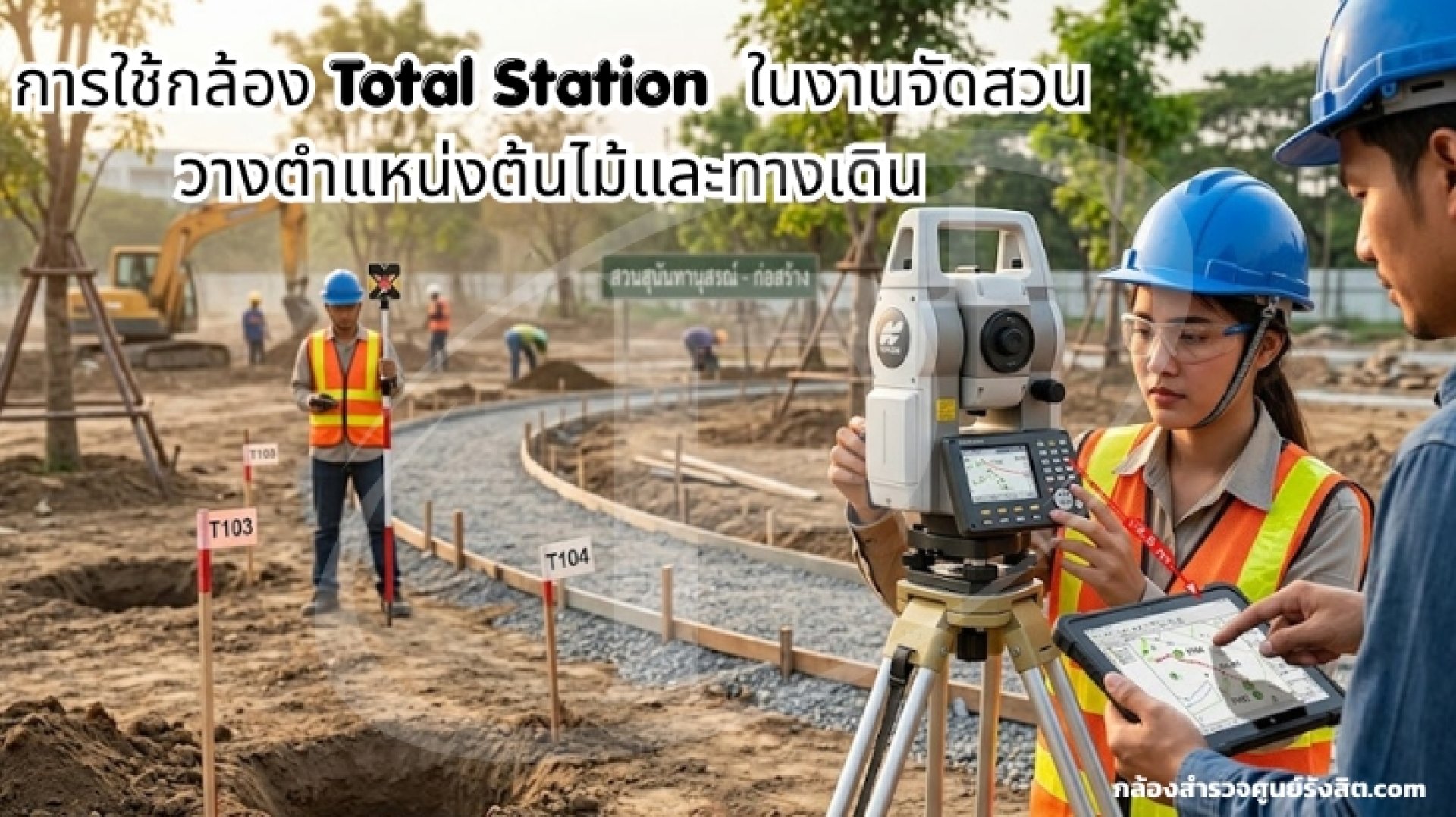

การใช้กล้อง Total Station ในงานจัดสวนต้นไม้และทางเดิน

การใช้กล้อง Total Station ในงานจัดสวน: วางตำแหน่งต้นไม้และทางเดิน
ในการจัดสวนขนาดใหญ่ (Landscaping) ไม่ว่าจะเป็นสวนสาธารณะ รีสอร์ท หรือบ้านพักตากอากาศสุดหรู "ความแม่นยำ" คือหัวใจสำคัญที่ไม่แพ้งานก่อสร้างอาคาร การวางตำแหน่งต้นไม้ใหญ่ตามแบบแปลน และการคุมแนวทางเดินให้โค้งมนสวยงามตามดีไซน์ ไม่สามารถทำได้ด้วยแค่สายตาหรือตลับเมตรอีกต่อไป บทความนี้จะพาไปดูว่า "กล้อง Total Station" (กล้องประมวลผลรวม) เครื่องมือสำรวจที่ดูเหมือนจะใช้แค่ในงานก่อสร้างตึกสูง เข้ามาช่วยเนรมิตสวนสวยให้ตรงตามแบบดีไซเนอร์ได้อย่างไร โดยเฉพาะในงานวางตำแหน่งต้นไม้และทางเดิน

1. ทำไมงานจัดสวนต้องใช้ Total Station?
งานจัดสวนมีจุดเด่นคือ "เส้นสายที่โค้งมนและเป็นธรรมชาติ" (Origanic Lines) ซึ่งแตกต่างจากงานสถาปัตยกรรมที่เป็นเส้นตรง การใช้สายวัดแบบเดิมมักทำให้เกิดความคลาดเคลื่อนสะสม โดยเฉพาะในพื้นที่กว้าง

กล้อง Total Station คือเครื่องมือที่เหมาะสมที่สุด เพราะ:

• วัดมุมและระยะทางได้พร้อมกัน: ทำให้ได้ค่าพิกัด XYZ (N, E, Z) ของจุดต่างๆ อย่างแม่นยำ
• คำนวณและเก็บข้อมูลพิกัดได้ทันที: ช่างสามารถนำไฟล์แบบแปลน (CAD) ใส่เข้าไปในกล้อง และให้กล้องช่วยหาตำแหน่งจุดที่ต้องการปักหมุดได้เลย
• ทำงานคนเดียวได้ (Robotic Total Station): ในสวนที่กว้าง Robotic Total Station ช่วยให้ช่างสำรวจทำงานคนเดียวได้โดยควบคุมผ่านแท็บเล็ต

2. ขั้นตอนการวางตำแหน่งต้นไม้ใหญ่ (Tree Staking)
การวางตำแหน่งต้นไม้ (Staking/Layout) คือขั้นตอนการนำตำแหน่งตามแบบมาปักหมุดจริงหน้างาน เพื่อให้ได้ระยะห่างและตำแหน่งที่เหมาะสมตามการออกแบบภูมิสถาปัตยกรรม

ก. การเตรียมข้อมูล (Preparation)

• นำแบบแปลนใส่กล้อง: ช่างสำรวจจะนำไฟล์ CAD หรือไฟล์ CSV ที่มีค่าพิกัด (N, E, Z) ของตำแหน่งต้นไม้แต่ละต้น ใส่เข้าไปในหน่วยความจำของกล้อง Total Station
• ตั้งชื่อโครงการ (Job): ตั้งชื่อโครงการในกล้องเพื่อจัดเก็บข้อมูลอย่างเป็นระบบ

ข. การตั้งกล้องและหมุดอ้างอิง (Station Setup)
นี่คือขั้นตอนที่สำคัญที่สุด เพราะหากตั้งกล้องผิดพลาด ข้อมูลทั้งหมดจะผิดเพี้ยนไป

• ตั้งกล้องบนหมุด (Centering and Leveling): กางขาตั้งกล้องและตั้งกล้อง Total Station บนหมุดอ้างอิง (Station) ให้จุดศูนย์กลางกล้องตรงกับหมุดเป้าหมาย และปรับฟองกลมให้เข้าที่อย่างสมบูรณ์

• กำหนดค่าพิกัดกล้อง (Occupation Point/Backsight Setup): ใส่พิกัดกล้อง (XYZ) ที่ทราบค่าจริง เล็งกล้องไปที่หมุดอ้างอิงตัวที่สอง (Backsight) ใส่พิกัด Backsight (XYZ) หรือใส่ค่ามุม Azimuth ของแนว Backsight
• เช็คค่า (Check shot): วัดมุมและระยะทางไปยัง Backsight เพื่อเช็คความถูกต้องว่าค่าพิกัดที่กล้องอ่านได้ตรงกับค่าจริงหรือไม่ หาก Error มากเกินไปต้องตั้งค่าใหม่

ค. การวางตำแหน่งจุด (Stake Out)

• เลือกจุดที่ต้องการ: เข้าเมนู Stake Out ในกล้อง และเลือกชื่อจุดของต้นไม้ที่ต้องการวางตำแหน่ง (เช่น T1, T2)
• ให้ผู้ช่วยเดินถือปริซึม: กล้องจะแสดงค่ามุมและระยะทางที่ต้องไป ผู้ช่วยเดินถือไม้สต๊าฟที่มีปริซึม (Prism Pole) ไปตามทิศทางที่กล้องบอก
• ปักหมุด: เมื่อปริซึมเข้าใกล้ตำแหน่ง กล้องจะแสดงค่าให้ผู้ช่วยปรับตำแหน่งอย่างละเอียด จนกว่าค่า Delta N/E (ความต่างพิกัด) จะเป็นศูนย์ จากนั้นให้ผู้ช่วยปักหมุดจริงและใส่ป้ายชื่อต้นไม้
• ทำซ้ำสำหรับจุดอื่น: ทำตามขั้นตอนเดิมสำหรับต้นไม้ต้นอื่นๆ จนครบ

3. ขั้นตอนการคุมแนวทางเดินโค้งมน (Pathway Layout)
ทางเดินในสวนมักออกแบบเป็น "เส้นโค้ง" (Curved Lines) การวางแนวโค้งด้วยสายตาทำได้ยากและมักได้ส่วนโค้งที่ไม่สวยงาม

ก. การใช้ฟังก์ชัน Road Layout

• กล้อง Total Station รุ่นใหม่มักมีฟังก์ชัน Road Layout หรือ Curve Calculation ซึ่งสามารถใช้วางแนวโค้งได้อย่างง่ายดาย
• กำหนดค่าจุดเริ่มต้นและจุดสิ้นสุด: ใส่พิกัดจุดเริ่มต้น (P1) และจุดสิ้นสุด (P2) ของแนวโค้ง
• กำหนดรัศมีโค้ง (Radius): ใส่ค่ารัศมีของแนวโค้งที่ต้องการ (Radius, R)
• กล้องคำนวณพิกัด: กล้องจะคำนวณค่าพิกัดของจุดต่างๆ ตามแนวโค้งให้โดยอัตโนมัติ

ข. การวางแนวโค้งหน้างาน (Field Layout)

• ให้ผู้ช่วยเดินถือปริซึม: กล้องจะแสดงค่าให้ผู้ช่วยปรับตำแหน่งอย่างละเอียด จนกว่าค่า Delta N/E (ความต่างพิกัด) จะเป็นศูนย์ ปักหมุดจริง
• ปักหมุดเป็นระยะ: ปักหมุดเป็นระยะๆ ตลอดแนวโค้ง (เช่น ทุก 1-2 เมตร) เพื่อเป็นแนวทางสำหรับช่างปูพื้น
• เช็คความต่อเนื่อง: ใช้สกรูปรับละเอียดเล็งตรวจสอบจุดต่างๆ ตามแนวโค้งเพื่อให้แน่ใจว่าได้ส่วนโค้งที่ต่อเนื่องและสวยงาม

4. เทคนิคและข้อควรระวัง (Tips and Precautions)
เพื่อเพิ่มความรวดเร็วและแม่นยำ ควรปฏิบัติตามนี้:

• กำหนด Code ให้ชัดเจน: ตกลงกับทีมงานเรื่อง Code ที่ใช้เสมอ (เช่น 'TR' สำหรับต้นไม้, 'PA' สำหรับทางเดิน) เพื่อไม่ให้เกิดความสับสนในการร่างแผนที่
• ใช้สกรูปรับละเอียด: สำหรับงานที่ต้องการความละเอียดสูง ควรใช้สกรูปรับละเอียดเพื่อเล็งปริซึมอย่างแม่นยำ
• เก็บรายละเอียดภูมิประเทศ (Topo): ก่อนเริ่มงานจัดสวน ควรเก็บรายละเอียดภูมิประเทศในพื้นที่โครงการ เพื่อนำมาทำแผนที่ภูมิประเทศและเส้นชั้นความสูง (Contour Lines) สำหรับการออกแบบ
• ตรวจสอบระดับปริซึม: ต้องมั่นใจว่าไม้สต๊าฟ (Prism Pole) ตั้งตรง (ไม่เอียง) ขณะวัดค่า
• ใช้ Total Station ระบบเลเซอร์: หากเป็น Total Station รุ่นใหม่ที่เป็นระบบเลเซอร์ (Dr) จะช่วยให้เก็บรายละเอียดได้เร็วขึ้น เพราะไม่ต้องใช้ปริซึมทุกจุด (ยกเว้นจุดที่ต้องการความละเอียดสูง)
• มีขั้นตอนตรวจสอบ (Checklist): สร้างขั้นตอนการทำงานที่ชัดเจนเพื่อลดความคลาดเคลื่อนจากความประมาท

สรุป
การใช้กล้อง Total Station ในงานจัดสวนเป็นเครื่องมือสำคัญที่ช่วยเนรมิตสวนสวยให้ตรงตามแบบดีไซเนอร์ การตั้งกล้องบนหมุดอ้างอิงที่มั่นคงและถูกต้อง การเก็บข้อมูลพร้อม Code ที่ชัดเจน จะช่วยให้งานสำรวจของคุณมีความแม่นยำและเป็นรากฐานที่แข็งแกร่งสำหรับการออกแบบภูมิสถาปัตยกรรมต่อไป
