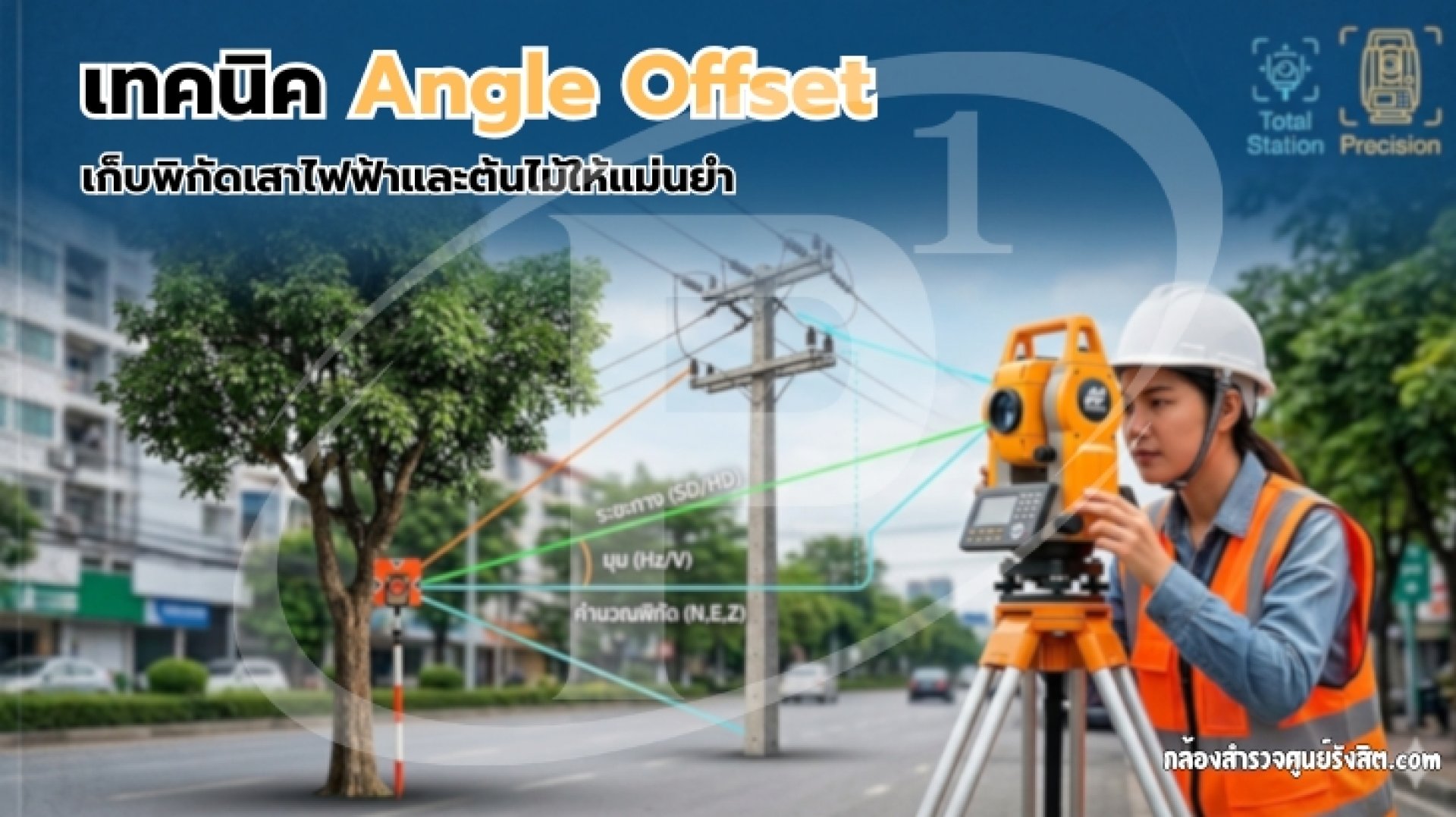

เทคนิค Angle Offset เก็บพิกัดเสาไฟฟ้าและต้นไม้ให้แม่นยำ

เทคนิค Angle Offset เก็บพิกัดเสาไฟฟ้าและต้นไม้ให้แม่นยำ

     ในการสำรวจภูมิประเทศ ปัญหาใหญ่คือเราไม่สามารถวางเป้าปริซึมไว้ที่ "จุดกึ่งกลาง" ของเสาไฟฟ้าหรือต้นไม้ได้โดยตรง วิธี Angle Offset (การชดเชยมุม) จึงเป็นคำตอบที่ช่วยให้ได้ค่าพิกัดศูนย์กลางวัตถุที่ถูกต้องโดยไม่ต้องคาดคะเน

1. หลักการทำงาน

   ใช้วิธีแยกการวัดเป็น 2 ขั้นตอนในโปรแกรมเดียว:

• วัดระยะทาง (Distance) : ยิงระยะไปยังด้านข้างของวัตถุ

• วัดมุมราบ (Angle) : หมุนกล้องไปเล็งกึ่งกลางวัตถุเพื่อให้เครื่องคำนวณพิกัดใหม่

2. ขั้นตอนปฏิบัติหน้างาน

• วางเป้าข้างวัตถุ : ให้คนถือโพลวางเป้าปริซึมขนานกับจุดศูนย์กลางของเสาหรือต้นไม้ (ในระยะห่างจากกล้องที่เท่ากัน)

• เข้าเมนู Offset : เลือกฟังก์ชัน Angle Offset ในตัวกล้อง Total Station

• ยิงระยะ (Meas) : เล็งไปที่เป้าปริซึมแล้วกดวัดระยะ เครื่องจะจำค่าระยะทางไว้

• เล็งกึ่งกลาง : ปลดล็อกควงราบ หมุนกล้องไปเล็งที่ "กึ่งกลางลำต้น" หรือ "กึ่งกลางเสา" ให้เป๊ะที่สุด

• บันทึกค่า (Record) : กดตกลงเพื่อให้กล้องคำนวณระยะที่วัดได้รวมกับมุมที่เล็งใหม่ เป็นค่าพิกัด (N, E, Z) ของกึ่งกลางวัตถุนั้นทันที

3. ข้อควรระวังเพื่อความเป๊ะ

• ระนาบเดียวกัน : จุดที่วางเป้าข้างเสาและจุดที่เล็งกึ่งกลางเสาควรอยู่ในระดับความสูงเดียวกัน เพื่อป้องกันค่าระดับ (Z) คลาดเคลื่อน

• ตำแหน่งโพล : หากวางโพลล้ำหน้าหรือถอยหลังกว่ากึ่งกลางเสามากเกินไป ค่าพิกัดจะคลาดเคลื่อนตามระยะที่วางผิด

• ความนิ่ง : ในจังหวะหมุนกล้องเล็งกึ่งกลางเสา ต้องระวังไม่ให้เผลอไปปรับควงดิ่ง (Vertical) หากต้องการความแม่นยำของค่าระดับสูงสุด
