เมื่อค่าพิกัด "หลุด" ต้องย้อนเช็กตรงไหนบ้าง

อัพเดทล่าสุด: 18 มี.ค. 2026

99 ผู้เข้าชม

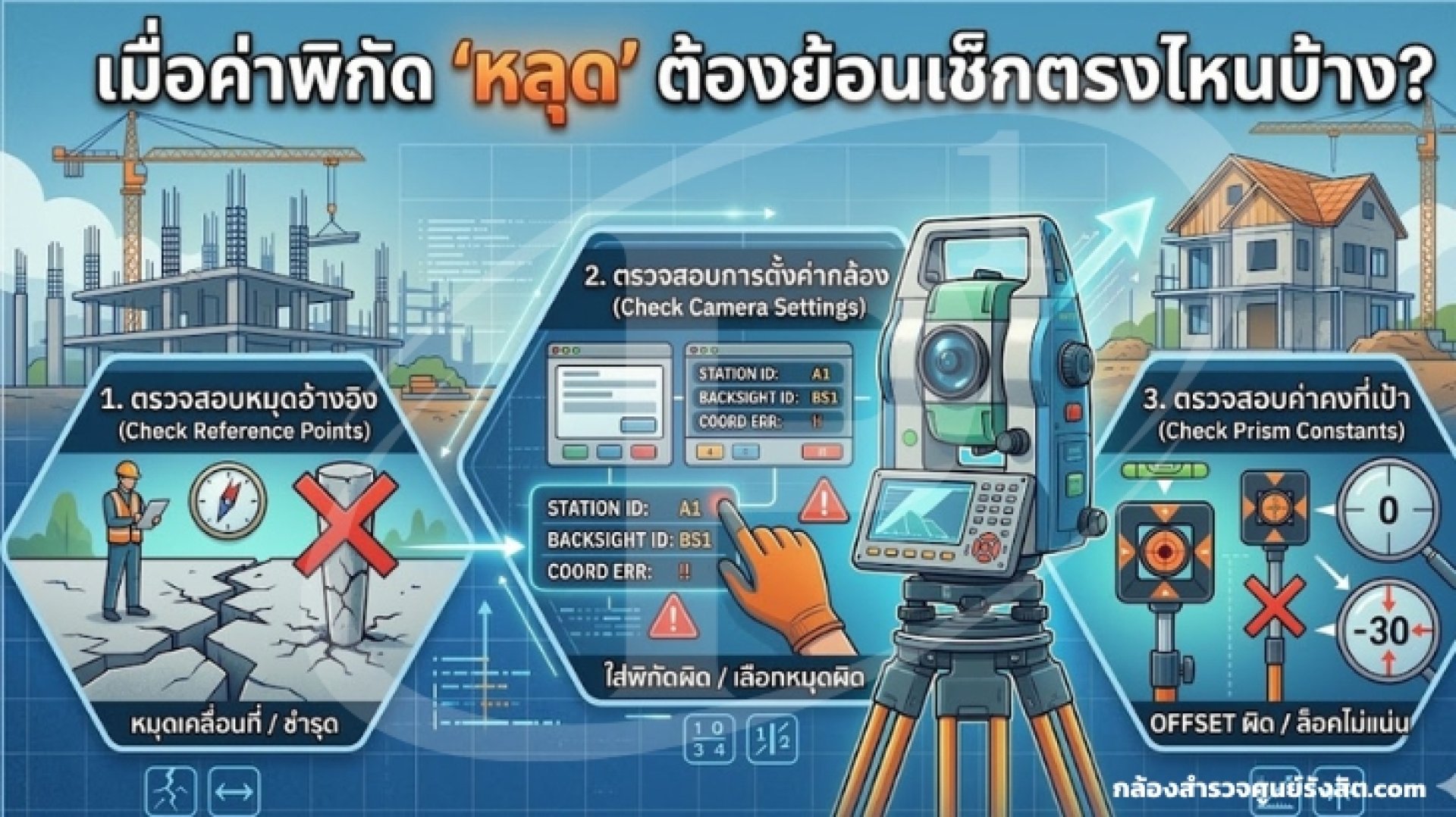

ค่าพิกัดหลุด! ย้อนเช็ก 5 จุดคัดกรองก่อนงานพัง
เมื่อค่าพิกัด N, E หรือ Z ไม่เป็นไปตามที่ควรจะเป็น ให้หยุดมือแล้วไล่เช็กตามลำดับความสำคัญดังนี้

1. เช็กหมุดอ้างอิง (Control Point Check)
จำเลยอันดับหนึ่งมักไม่ใช่กล้อง แต่เป็น "หมุด"

หมุดเคลื่อนที่: หมุดที่คุณส่อง Backsight อาจโดนรถเหยียบ ดินทรุด หรือมีคนแอบย้าย
วิธีเช็ก: ให้ลองส่องเช็กกับหมุดอ้างอิงตัวที่ 3 (Check Point) เสมอเพื่อยืนยันว่าโครงข่ายหมุดของคุณยังนิ่งอยู่หรือไม่

2. เช็กการตั้งค่ากล้อง (Instrument Setup Error)
บางครั้งความผิดพลาดเกิดจาก "ปลายนิ้ว" ของเราเอง

ใส่ค่าพิกัดจุดตั้งกล้องผิด: ลองรีเช็กในตัวเครื่องว่าเราคีย์เลขพิกัด Station (N, E, Z) สลับกันหรือพิมพ์เลขตกหล่นไปหรือไม่
ค่า Backsight (BS): เช็กว่าตอน Set Zero หรือใส่ค่าพิกัด BS เราเล็งไปที่กลางเป้าจริงหรือไม่ หรือส่องผิดหมุด?

3. เช็กความสูงกล้องและความสูงเป้า (HI & HR)
หากค่า N, E (ราบ) ตรง แต่ค่า Z (ระดับ) เพี้ยน จำเลยคือ "ความสูง" แน่นอน

ความสูงกล้อง (Instrument Height): วัดจากหัวหมุดถึงขีดข้างกล้องถูกต้องไหม? สายวัดหย่อนหรือเปล่า?
ความสูงเป้า (Reflector/Prism Height): เด็กถือเป้ายืดขา Prism Pole ขึ้น-ลง แล้วลืมบอกคุณหรือไม่? หรือล็อคขาไม่แน่นจนเป้าไหลลง

4. เช็กค่าคงที่ของเป้าปริซึม (Prism Constant)
นี่คือจุดที่ช่างสำรวจมือใหม่มักพลาด

Prism Offset: กล้องตั้งค่า Offset ไว้ที่ 0 แต่ใช้เป้า -30 mm หรือไม่? ความผิดพลาดนี้จะทำให้ระยะทางหลุดไป 3 ซม. ทุกครั้งที่ยิง
วิธีเช็ก: ตรวจสอบหน้าเป้าและเมนูในกล้องให้ตรงกัน (มักอยู่ที่เมนู EDM Settings)

5. เช็กสภาพแวดล้อมและตัวเครื่อง (External Factors)
หากเช็ก 4 ข้อแรกแล้วยังปกติ ให้ดูปัจจัยภายนอก

ความร้อนและไอน้ำ (Refraction): แดดจัดๆ เหนือพื้นคอนกรีตทำให้แสงหักเหจนค่าสวิงได้
แบตเตอรี่อ่อน: กล้องบางรุ่นเมื่อแบตเตอรี่ต่ำมาก ระบบประมวลผลระยะทาง (EDM) อาจทำงานคลาดเคลื่อน
กล้องไม่ได้สอบเทียบ (Calibration): หากกล้องกระแทกบ่อย สายเล็งอาจจะไม่ตั้งฉากกับแกนหมุน ทำให้ค่ามุมเพี้ยน

เคล็ดลับมืออาชีพ: "ส่องเช็กก่อนเริ่มงานเสมอ"
ก่อนจะเริ่มเก็บรายละเอียด (Topo) หรือวางผัง (Layout) ให้ส่องเช็กพิกัดหมุดอ้างอิงตัวอื่นที่ทราบค่าอยู่แล้ว 1 ครั้งเสมอ หากค่าที่ส่องได้ (Measured) กับค่าที่ควรจะเป็น (Design) ต่างกันเกินเกณฑ์ ให้ไล่เช็ก 5 ข้อด้านบนทันที
