การใช้งาน ฟังก์ชั่น COLUMN Offset วัดระยะเสา

การใช้งาน ฟังก์ชั่น COLUMN Offset วัดระยะเสา

     การใช้ฟังก์ชัน Column Offset (หรือการเยื้องศูนย์เสา) เป็นเทคนิคสำคัญในงานสำรวจด้วยกล้อง Total Station เพื่อหาตำแหน่งกึ่งกลางเสาในกรณีที่เรา ไม่สามารถวางเป้าปริซึมไว้ที่จุดศูนย์กลางเสาได้โดยตรง (เพราะติดตัวเสา) เพื่อให้ได้ค่าพิกัดที่แม่นยำที่สุด นี่คือขั้นตอนและหลักการทำงาน

1. หลักการของ Column Offset

• โดยปกติกล้องจะวัดระยะไปที่ผิวของเสา แต่เราต้องการพิกัดที่จุดศูนย์กลางเสา (Center) ฟังก์ชันนี้จะคำนวณโดยใช้การวัดระยะ 2 ครั้ง หรือใช้การวัดระยะ 1 ครั้งร่วมกับการวัดมุม เพื่อหาจุดตัด



2. วิธีการใช้งาน (ขั้นตอนทั่วไป)

   หน้าตาเมนูอาจต่างกันไปตามยี่ห้อกล้อง (เช่น Topcon, Sokkia, Nikon หรือ Leica) แต่กระบวนการส่วนใหญ่จะเป็นดังนี้:

• เลือกฟังก์ชัน : เข้าไปที่เมนู Programs หรือ Measurement > เลือก Offset > เลือก Column Offset

• วัดจุดข้างเสา (Side Point) : วางเป้าปริซึมไว้ที่ด้านข้างของเสา (ในแนวระนาบเดียวกับจุดศูนย์กลางเสา) แล้วยิงวัดระยะเพื่อให้กล้องรู้ระยะห่างจากตัวเครื่องถึงระนาบเสา


• เล็งจุดศูนย์กลาง (Center Point) : หมุนกล้องเล็งไปที่กึ่งกลางของเสา (โดยไม่ต้องวัดระยะใหม่ กล้องจะใช้ค่าระยะจากจุดข้างเสามาคำนวณร่วมกับมุมที่เปลี่ยนไป)

• บันทึกค่า : กล้องจะคำนวณพิกัด (N, E, Z) ของจุดกึ่งกลางเสาให้โดยอัตโนมัติ

3. ข้อควรระวังในการใช้งาน

   เพื่อให้ได้ระยะที่ถูกต้องที่สุด ควรคำนึงถึงสิ่งต่อไปนี้

• แนวระนาบ : จุดที่วางปริซึมข้างเสา ต้องอยู่ในแนวที่ขนานกับจุดศูนย์กลางเสาพอดี หากวางล้ำหน้าหรือถอยหลังเกินไป จะทำให้ระยะที่คำนวณได้คลาดเคลื่อน

• ขนาดของเสา : ในบางรุ่น กล้องอาจให้ระบุ Diameter (เส้นผ่านศูนย์กลาง) ของเสาด้วย หากคุณยิงวัดที่หน้าเสาโดยตรง (Face Offset)

• ความสูงของเป้า (Target Height) : อย่าลืมเช็กว่าค่า hr (Height of Rod) ในกล้องตรงกับความสูงจริงของเป้าที่ใช้

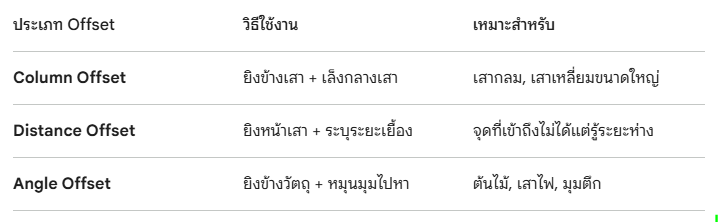

ตารางสรุปเปรียบเทียบ Offset รูปแบบต่างๆ
