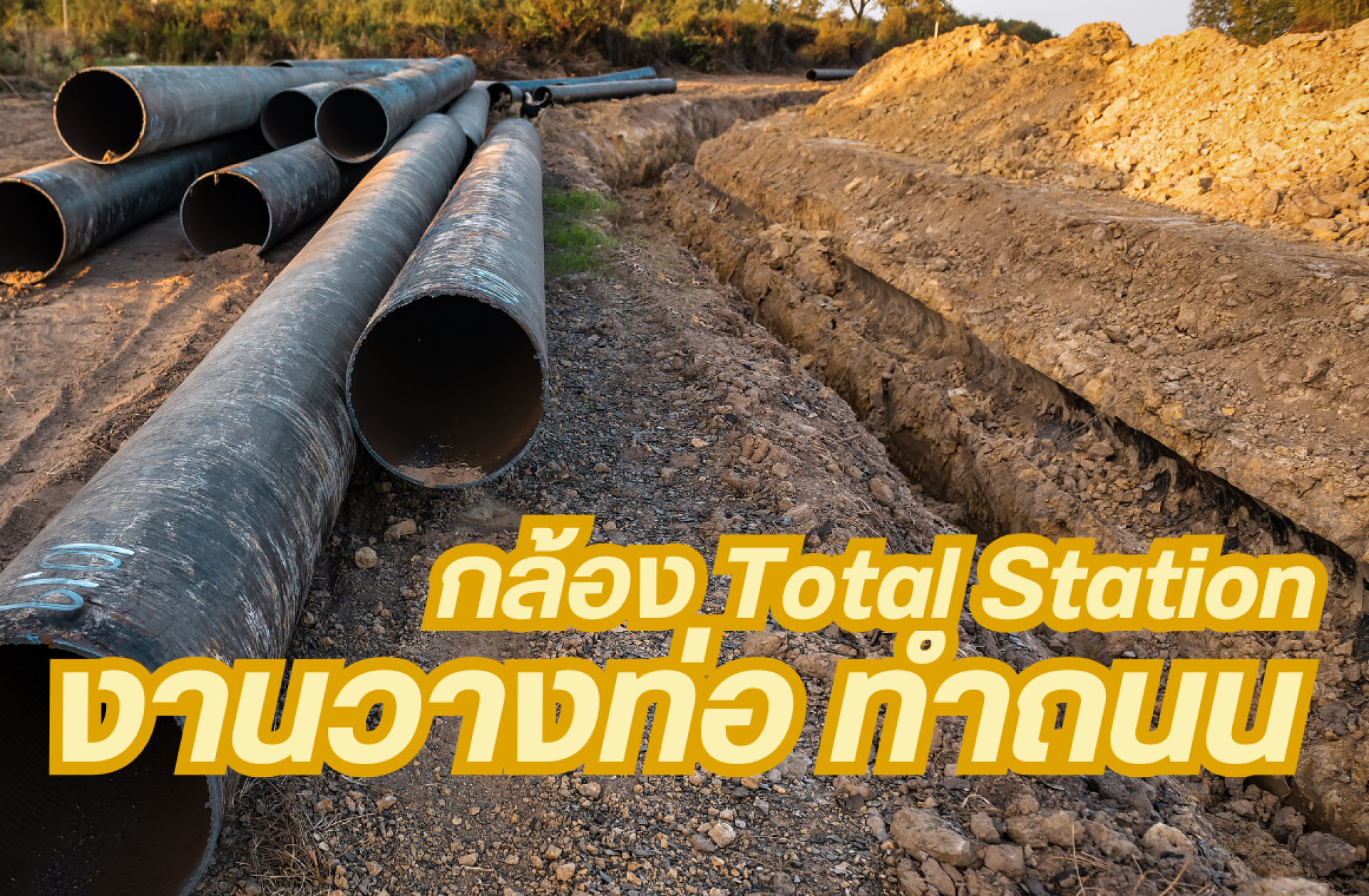

หลักการทำงานกล้อง Total station งานวางท่อทำถนน
การทำงานของกล้อง Total Station กับงานวางท่อและงานก่อสร้างถนน
กล้อง Total Station เป็นเครื่องมือสำคัญในการสำรวจและก่อสร้างที่ช่วยให้การวางท่อและการสร้างถนนมีความแม่นยำสูงสุด โดยสามารถใช้ในการกำหนดแนวทาง วางระดับ และตรวจสอบงานได้อย่างมีประสิทธิภาพ
1. หลักการทำงานของกล้อง Total Station ในงานวางท่อและทำถนน
กล้อง Total Station สามารถวัดระยะทาง (EDM - Electronic Distance Measurement) และวัดมุมได้ (Theodolite Function) รวมถึงคำนวณค่าพิกัดทางราบและทางดิ่งของตำแหน่งที่ต้องการได้โดยอัตโนมัติ ซึ่งสามารถนำมาใช้ในงานวางท่อและทำถนนได้ดังนี้:
กำหนดตำแหน่งการวางท่อ
- ใช้ Total Station เพื่อกำหนดจุด (Station Points) และแนวทางของท่อ
- ตรวจสอบค่าระดับและความลาดเอียงของแนวท่อให้ตรงกับแบบที่ออกแบบ
- วัดระยะห่างระหว่างจุดต่อท่อ (Joint) เพื่อให้แนวท่อตรงและไม่มีการรั่วซึม
ควบคุมระดับความลึกของร่องท่อ (Trench Depth Control)
- ใช้กล้องวัดระดับความลึกของร่องท่อที่ขุด เพื่อให้แน่ใจว่าท่อวางอยู่ในระดับที่ถูกต้อง
- คำนวณค่าความลาดเอียงของท่อเพื่อตรวจสอบการไหลของน้ำ
งานทำถนน (Road Construction)
- ใช้กล้อง Total Station วางหมุดหลักแนวถนน (Alignment Setting Out)
- กำหนดค่าระดับของพื้นผิวถนน และแนวลาดของทางวิ่ง
- วัดค่าความสูงของชั้นดิน / ชั้นคอนกรีต เพื่อควบคุมความหนาให้ได้ตามมาตรฐาน
- ตรวจสอบตำแหน่งของไหล่ทาง ขอบทาง และทางระบายน้ำ
งานตรวจสอบโครงสร้างถนน (Road Monitoring & Quality Control)
- ใช้ Total Station ตรวจสอบค่าระดับและความลาดเอียงของถนนว่าตรงตามแบบหรือไม่
- วัดการทรุดตัวของถนนหลังการก่อสร้าง
- ตรวจสอบแนวของขอบถนนและไหล่ทาง
กระบวนการใช้งานกล้อง Total Station ในการวางท่อและทำถนน
ขั้นตอนที่ 1: การตั้งกล้องและกำหนดแนวทาง
นำกล้อง Total Station ไปติดตั้งบนขาตั้งกล้อง และทำการปรับระดับ ตั้งจุดอ้างอิง (Benchmark or Control Point) ที่สามารถใช้วัดพิกัดได้ กำหนดพิกัดและค่าระดับของพื้นที่ที่ต้องการสำรวจ
ขั้นตอนที่ 2: การวัดและกำหนดตำแหน่งแนวท่อหรือแนวถนน
วัดระยะทางจากจุดอ้างอิงไปยังจุดที่ต้องการวางท่อ ใช้ค่าพิกัด X, Y, Z เพื่อกำหนดตำแหน่งของแนวท่อ และระดับความลึก คำนวณความลาดเอียงของแนวท่อ เพื่อให้การไหลของของไหลเป็นไปอย่างราบรื่น
ขั้นตอนที่ 3: การควบคุมระดับ (Leveling)
ใช้กล้องตรวจสอบระดับของแนวท่อก่อนการฝังกลบ ตรวจสอบความสูงและความลาดเอียงของถนนในแต่ละชั้นของการก่อสร้าง
ขั้นตอนที่ 4: การตรวจสอบงานก่อสร้าง
วัดค่าระดับของผิวถนนเพื่อให้ตรงตามแบบ ตรวจสอบความถูกต้องของแนวถนน ไหล่ทาง และระบบระบายน้ำ ตรวจสอบตำแหน่งและความสูงของเสาไฟ ป้ายจราจร และสิ่งอำนวยความสะดวกต่างๆ
